Комплект выводов расширительных ВА04-36/ВА51-35/ВА57-35-УХЛ3 660В КЭАЗ (Курский электроаппаратный завод) 110372

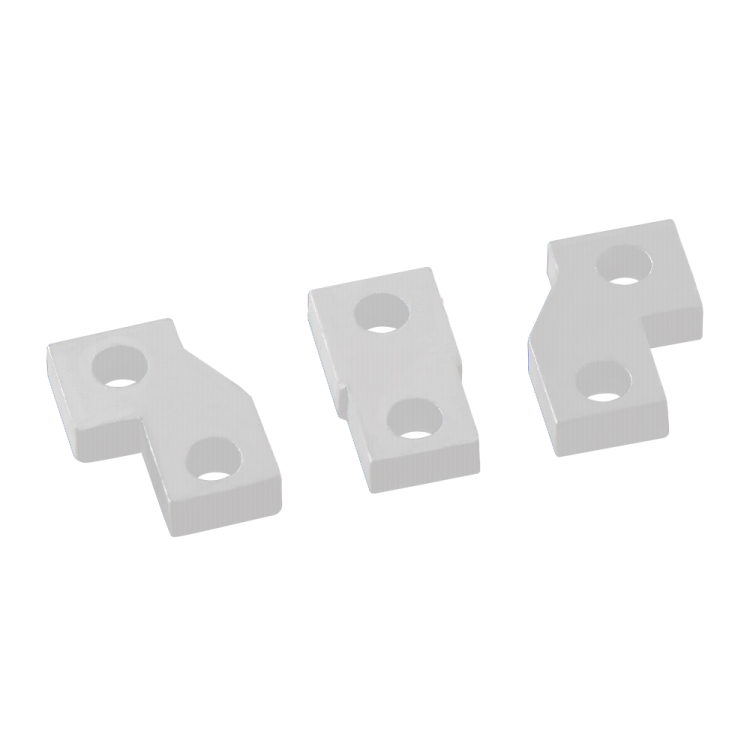

Комплект выводов расширительных для ВА04-36/ВА51-35/ВА57-35 УХЛ3 (упаковка 3 шт) от КЭАЗ предназначен для увеличения длины силовых контактов автоматических выключателей этих серий, обеспечивая удобство подключения в плотных распределительных щитах. Комплект содержит три изолированных вывода, совместимых с моделями ВА04-36, ВА51-35 и ВА57-35.

Назначение и область применения

Комплект выводов расширительных для ВА04-36/ВА51-35/ВА57-35 УХЛ3 используется для удлинения силовых контактов автоматических выключателей, когда необходимо сместить точки подключения проводов дальше от корпуса аппарата. Это особенно актуально в узких щитах, где ограничен доступ к зажимам, или при использовании жестких шин. Применяется в промышленных распределительных устройствах, на станках, в системах управления технологическими процессами.

Технические характеристики

• Тип изделия: силовые выводы
• Рабочее напряжение: до 660 В переменного тока
• Количество полюсов: 3 - соответствует трёхполюсным автоматическим выключателям
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Количество в комплекте: 3 штуки - по одному на каждый полюс

Совместимость и монтаж

Комплект выводов расширительных для ВА04-36/ВА51-35/ВА57-35 УХЛ3 совместим исключительно с автоматическими выключателями серий ВА04-36, ВА51-35 и ВА57-35 производства КЭАЗ. Монтируются путём фиксации на контактных выходах выключателя - заменяют стандартные выводы. Для установки требуется отключение питания и демонтаж оригинальных выводов. Нельзя использовать с другими типами аппаратов, даже аналогичной мощности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и применяется в соответствии с нормами безопасности для оборудования низкого напряжения. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, однако не защищает от попадания пыли и воды - применение допускается только внутри закрытых щитов.

Преимущества

• Увеличивает гибкость при прокладке шин и кабелей в плотных щитах
• Обеспечивает надёжную механическую и электрическую связь с основными выключателями
• Выполнены из материалов, совместимых с температурными режимами работы выключателей
• Замена стандартных выводов не требует переделки цепи или изменения схемы подключения

Ограничения применения

• Не предназначены для открытого монтажа - IP20 не защищает от внешней среды
• Не подходят для постоянного воздействия вибраций выше нормированного уровня
• Не совместимы с выключателями других производителей, даже при одинаковом количестве полюсов
• Не рекомендуются для использования в условиях повышенной запылённости или сырости вне щита

Примеры использования

• Подключение трёхполюсного автомата ВА51-35 к вертикальной шине в щите с задним доступом
• Монтаж в щитах с жёсткими медными шинами, где невозможно подвести кабель прямо к зажиму
• Установка в распределительном пункте на производстве, где требуется сохранить минимальный проход между аппаратами

Практические советы

• Перед установкой проверьте соответствие модели выключателя - коммутация возможна только с ВА04-36, ВА51-35, ВА57-35
• При монтаже используйте отвертки с изолированными ручками - рабочее напряжение до 660 В опасно
• Не перегибайте выводы - они выполнены из металла с определённой пластичностью, деформация снижает контактное давление
• Проверяйте затяжку винтов после установки - слабый контакт вызывает нагрев и отказ
• Храните в сухом месте - хотя исполнение УХЛ3 позволяет работать в холоде, длительная влажность влияет на изоляцию
