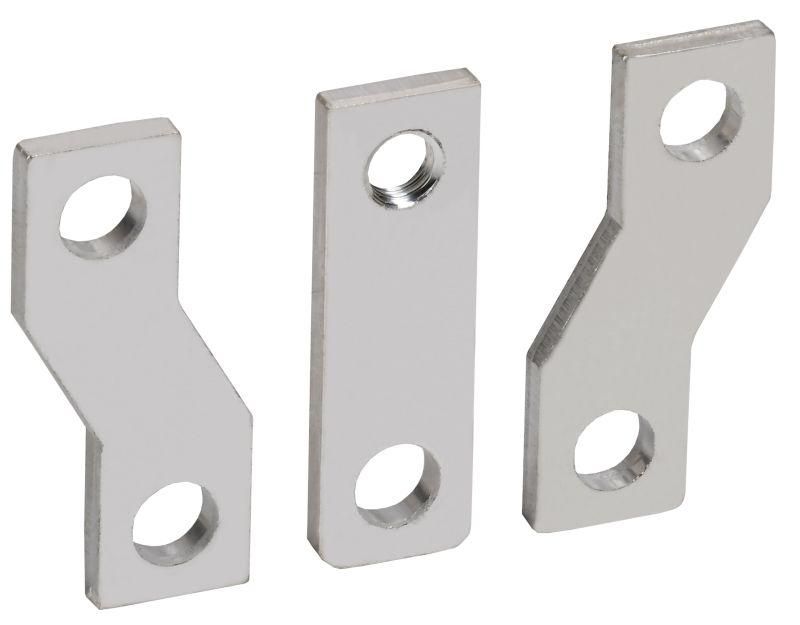

Расширитель выводов РВм-125e (РВм-32) MASTER электронный расцепитель (3шт/компл) - SVA11D-RV-02 IEK

Расширитель выводов РВм-125e (РВм-32) MASTER от IEK предназначен для удобного подключения кабелей и шин к автоматическим выключателям в литом корпусе. Комплект из трёх единиц позволяет гибко организовать подвод питания, особенно когда требуется увеличить расстояние между выводами или соединить несколько проводников на одном контакте.

Назначение и область применения

Расширитель выводов РВм-125e (РВм-32) MASTER используется для физического удлинения выходных клемм автоматических выключателей серии MASTER. Это необходимо, когда стандартная длина выводов недостаточна для комфортного подключения шин или многожильных кабелей. Также он позволяет подключить более одного провода к каждому полюсу - например, входную и выходную шины, или два кабеля одинакового сечения.

Подходит для установки в щитах управления, распределительных устройствах, на производствах и объектах ЖКХ, где используются автоматы в литом корпусе.

Технические характеристики

• Тип: Расширитель выводов для автоматических выключателей
• Модель: РВм-125e (РВм-32)
• Производитель: IEK (ИЭК), серия MASTER
• Количество в комплекте: 3 штуки (по одной на каждый полюс)
• Совместим с автоматами серии MASTER с номиналом до 125 А
• Материал: термостойкий пластик, медные токоведущие части
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)

Совместимость и монтаж

Расширитель выводов РВм-125e (РВм-32) MASTER устанавливается непосредственно на выводы автомата серии MASTER. Монтаж выполняется путём защёлкивания - никаких инструментов не требуется. Убедитесь, что автомат отключен и обесточен перед установкой.

Не совместим с автоматами других серий (например, КЭАЗ, ABB, Schneider Electric) - даже если они имеют аналогичный номинал. Только для устройств IEK MASTER с маркировкой РВм-125e.

После установки проверьте надёжность зажима: провода должны плотно прилегать, без люфта. Напряжение работы - до 415 В переменного тока.

Безопасность и стандарты

Расширитель выводов соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для компонентов коммутационной аппаратуры. Применяется исключительно внутри закрытых распределительных щитов. Не предназначен для открытой установки или воздействия внешней среды.

Преимущества

• Увеличивает расстояние между выводами - упрощает прокладку шин и кабелей
• Позволяет подключить два провода на одну клемму - снижает необходимость в ответвителях
• Фиксируется без инструментов - экономит время при сборке щита
• Выполнен из материалов, устойчивых к перегреву - безопасен при длительной нагрузке

Ограничения применения

• Не использовать вне закрытых щитов - отсутствует защита от пыли и влаги
• Не применять с автоматами, отличными от серии MASTER
• Запрещено подключение проводов большего сечения, чем указано в документации автомата (обычно до 50 мм2)
• Не допускается использование в цепях постоянного тока выше 48 В - рассчитан только на переменный ток

Примеры использования

• Подключение вертикальной силовой шины к трёхполюсному автомату в щите освещения
• Объединение двух кабелей 25 мм2 на входе автомата - например, основной и резервный питание
• Сборка распределительного щита на производстве с ограниченным пространством - расширитель даёт нужный зазор для монтажа

Практические советы

• Перед покупкой сверьте модель автомата - РВм-125e (РВм-32) MASTER работает только с определёнными типами IEK
• Если планируете подключать несколько проводов, используйте наконечники типа НШВИ - так контакт будет надёжнее
• После монтажа проверьте температуру клеммы после первой нагрузки - нагрев выше 55 C требует перепроверки соединений
• Храните комплект в сухом месте - хотя он не боится влаги внутри щита, сырость может повредить изоляцию при долгом хранении
