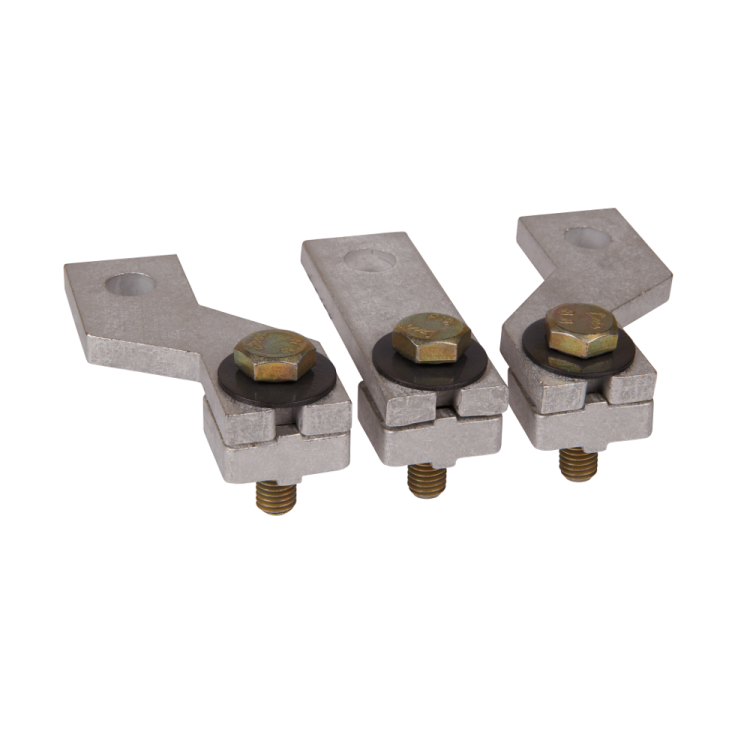

Расширители полюсов OptiMat D400 D630 УХЛ3 длинный (3шт) КЭАЗ 258210

Расширители полюсов КЭАЗ OptiMat D400..630 УХЛ3 длинный 3 шт (артикул 258210) предназначены для увеличения межполюсного расстояния автоматических выключателей в литом корпусе, обеспечивая удобство подключения шин и кабельных наконечников. Эти устройства совместимы с сериями OptiMat D400 и D630 и рассчитаны на работу в суровых климатических условиях.

Назначение и область применения

Расширители полюсов КЭАЗ OptiMat D400..630 УХЛ3 длинный 3 шт используются для модификации автоматических выключателей в литом корпусе. Они позволяют:

• увеличить расстояние между полюсами выключателя;
• подключить к каждому полюсу одновременно несколько силовых шин или кабельных наконечников;
• обеспечить доступ к контактам для обслуживания и диагностики;
• установить устройство на фиксированную часть втычного или выдвижного аппарата через специальные адаптеры основания.

Применяются в системах распределения энергии на промышленных объектах: цехах, АЭС, тепловых станциях, конвейерных линиях, где требуется компактная, но надёжная коммутация высоких токов.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхполюсным автоматическим выключателям серии OptiMat D400 и D630.
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +70 C, устойчив к повышенной влажности и перепадам температур.
• Тип тока: AC/DC - совместим с переменным и постоянным током.
• Тип крепления: болтовое - надёжное механическое соединение с помощью стандартных болтов.
• Цвет по RAL: 7035 (серый) - стандартизированный цвет для промышленного оборудования.
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции.
• Нормативные документы: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015 - соответствие требованиям безопасности и качества.
• Код в реестре РЭП: РЭ-2519/20 - зарегистрировано как продукция для использования в РФ.

Совместимость и монтаж

Расширители полюсов КЭАЗ OptiMat D400..630 УХЛ3 длинный 3 шт совместимы исключительно с автоматическими выключателями серии OptiMat D400 и D630. Монтаж выполняется непосредственно на аппарат - без необходимости замены или доработки самого выключателя.

Для установки на втычные или выдвижные модули необходимо использовать адаптеры основания, специально разработанные для этой серии. Болтовое крепление требует предварительного выравнивания контактов и затяжки с моментом, указанным в руководстве по эксплуатации выключателя.

Не рекомендуется применять расширители с другими сериями выключателей - даже близкими по габаритам - из-за различий в расположении контактов и механизма зацепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 (эквивалент IEC 60947-2) и собственным техническим условиям ТУ3422-062-05758109-2015. Это гарантирует:

• надёжную изоляцию между полюсами;
• устойчивость к термическим нагрузкам при аварийных режимах;
• соответствие нормам электробезопасности при работе в промышленных сетях.

Продукт прошёл регистрацию в Реестре радиоэлектронной продукции (РЭ-2519/20), что позволяет его использование в государственных и оборонных объектах.

Преимущества

• Увеличенное межполюсное расстояние снижает риск пробоя и повышает безопасность при высоких напряжениях.
• Возможность подключения нескольких проводов или шин к одному полюсу экономит место в щите и упрощает сборку.
• Стандартное болтовое крепление обеспечивает прочность и ремонтопригодность без сварки или клепки.
• Климатическое исполнение УХЛ3 делает изделие пригодным для работы в холодных регионах и на открытых площадках.
• Долгий гарантийный срок (5 лет) говорит о высоком качестве материалов и сборки.

Ограничения применения

• Подходят только для автоматических выключателей серии OptiMat D400 и D630 - несовместимы с другими брендами или сериями.
• Не предназначены для самостоятельного использования - должны монтироваться только на уже установленный выключатель.
• Запрещено применять при температурах ниже -40 C или выше +70 C - возможна потеря герметичности и деформация пластиков.
• Не допускается использование в средах с агрессивными химическими веществами - материал корпуса не предназначен для защиты от кислот и растворителей.

Примеры использования

• Монтаж в распределительном щите на заводе - три расширителя на одном выключателе позволяют подключить входную шину, выходную шину и заземление к каждому полюсу без лишних переходников.
• Обслуживание системы питания на холодильной установке в Архангельске - благодаря исполнению УХЛ3 устройство сохраняет работоспособность зимой при -35 C.
• Аппарат с выдвижным механизмом в технологическом цеху - расширители установлены через адаптеры основания, обеспечивая доступ к контактам при замене без демонтажа всей группы.

Практические советы

• Перед монтажом проверьте, чтобы контакты выключателя были полностью освобождены от загрязнений - грязь снижает качество соединения.
• Используйте кабельные наконечники с подходящим сечением - максимальное сечение определено характеристиками самого выключателя, а не расширителя.
• При использовании с втычными модулями обязательно применяйте оригинальные адаптеры основания - сторонние детали могут нарушить механическую и электрическую целостность.
• При многократных операциях включения/выключения следите за состоянием болтовых соединений - периодически проверяйте момент затяжки.
• При заказе убедитесь, что выбран именно вариант “длинный” - существуют короткие версии, которые не обеспечивают нужного расстояния для сложных схем.
