Автоматический выключатель DPX3 160 - термомагнитный расцепитель 25 кА 400 В~ 3П 120 А | 420046 Legrand

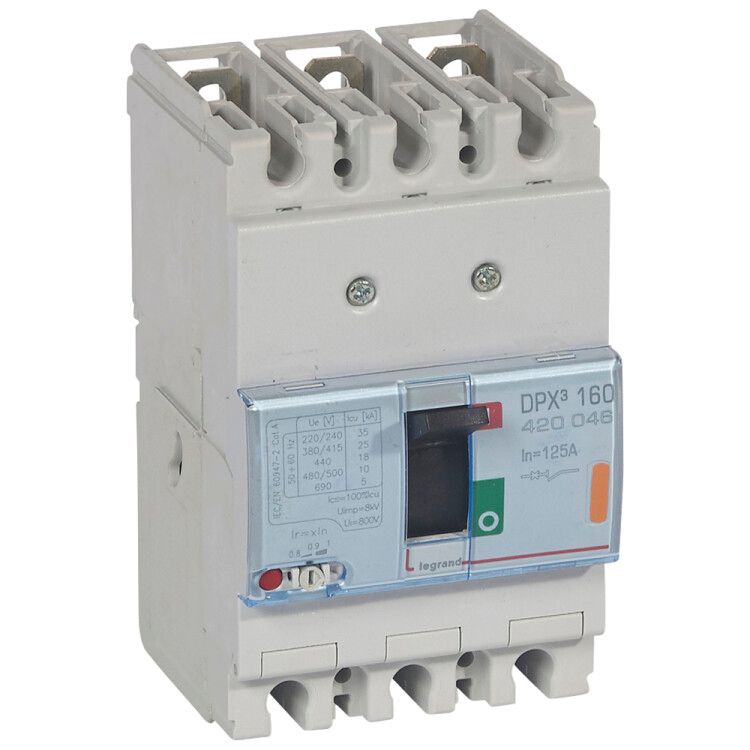

Автоматический выключатель Legrand DPX3 160 - трёхполюсный прибор с номинальным током 125 А и отключающей способностью 25 кА, предназначенный для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство выполнено в литом корпусе, совместимо с DIN-рейкой и оснащено термомагнитным расцепителем, что делает его надёжным решением для стационарной установки в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель Legrand DPX3 160 используется для защиты электрических цепей переменного тока в промышленных системах низкого напряжения (до 400 В). Он обеспечивает безопасное включение, отключение и автоматическую защиту оборудования при перегрузках и коротких замыканиях. Подходит для установки в щитах управления, на производственных линиях, у станков, насосов, конвейеров и других мощных потребителей.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 100–125 А
• Ток мгновенного расцепления при КЗ: 1250 А
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Рабочий температурный диапазон: от –5 C до +70 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Максимальное сечение кабеля: 50 мм2
• Способ подключения: винтовой
• Способ монтажа: на монтажную плату (возможно крепление на DIN-рейку)
• Привод: ручной рычажковый
• Количество переключающих контактов: 1
• Индикация: есть указатель расцепления
• Дополнительно: встроена защита по минимальному напряжению, возможна установка индикатора отключения
• Сертификация: соответствует МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DPX3 160 можно монтировать как на монтажную плату, так и на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 50 мм2. Обязательно соблюдайте момент затяжки - переусиливать нельзя, чтобы не повредить контакты. Устройство имеет встроенный моторный привод, позволяющий удалённо управлять им через внешний приводной модуль. Все функции защиты (термическая и магнитная) настроены заводом, но допускают точную регулировку в пределах 100–125 А для адаптации под конкретную нагрузку.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность работы при аварийных режимах. Защита по минимальному напряжению исключает самопроизвольное включение после перебоев питания. Индикатор расцепления позволяет визуально определить причину отключения - перегрузка или КЗ. IP30 не защищает от влаги, поэтому применение возможно только внутри закрытых щитов. Устройство не предназначен для открытой установки на улице или во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для сетей с высокими токами КЗ
• Гибкая настройка порога перегрузки (100–125 А) - точная адаптация под оборудование
• Встроенная защита от недостаточного напряжения - снижает риск повреждения двигателей
• Поддержка моторного привода - удобно для автоматизации и дистанционного управления
• Указатель расцепления и возможность установки индикатора - ускоряет диагностику отказов
• Совместимость с DIN-рейкой - упрощает сборку шкафов и замену

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока
• IP30 не обеспечивает защиту от влаги - запрещена установка в сырых, пыльных или открытых местах
• Работает в диапазоне от –5 C до +70 C - не подходит для экстремальных климатических условий без обогрева/охлаждения
• Требуется фиксированная установка - не является переносным или мобильным оборудованием
• Не имеет встроенной защиты от утечек тока - для этого требуется отдельный УЗО

Примеры использования

• Щиты управления промышленными станками с двигателями мощностью до 50 кВт
• Защита конвейерных линий на пищевых и химических производствах
• Распределительные щиты в цехах с частыми пусками крупных механизмов
• Системы водоснабжения с насосными группами
• Объекты с требованием к дистанционному управлению - при использовании моторного привода

Практические советы

• Выбирая автомат Legrand DPX3 160, проверьте соответствие номинала нагрузки - он должен находиться в пределах 80–100 % от 125 А, чтобы избежать ложных срабатываний.
• При монтаже используйте клеммы с правильным сечением - кабель более 50 мм2 не войдёт, менее 16 мм2 может плохо фиксироваться.
• Если нужна сигнализация отключения - установите дополнительный индикатор; он легко крепится сверху.
• Для автоматизации подключите моторный привод к контроллеру - это позволит включать/выключать выключатель дистанционно без доступа к щиту.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или высоких токах.
• Не путайте этот прибор с сериями DPX2 - DPX3 имеет более высокую отключающую способность и лучшую термостойкость.
