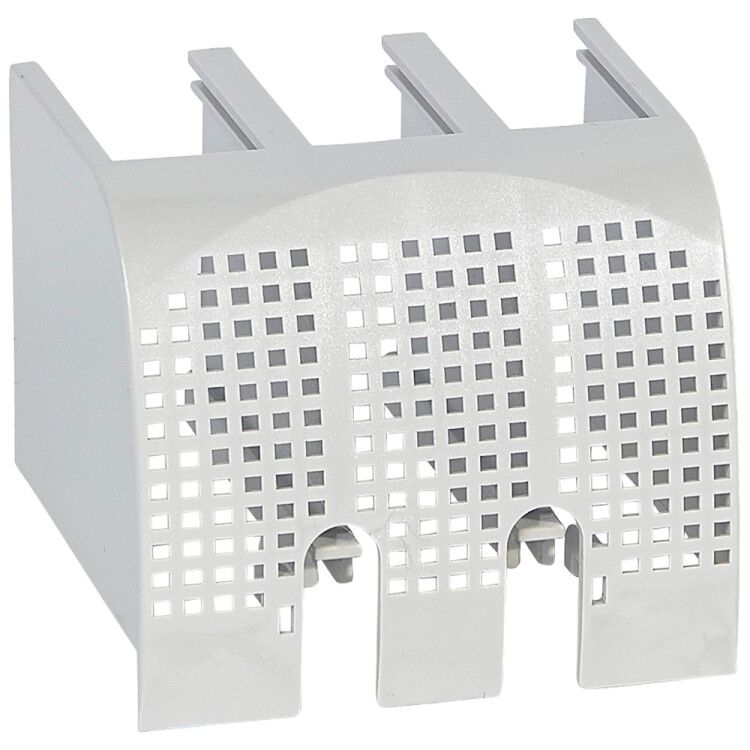

Крышка перед. вывода для DPX3 160 3п Leg 421054 Legrand

Крышка переднего вывода 3 полюса DPX3 от Legrand предназначена для защиты и изоляции коммутационных контактов автоматических выключателей серии DPX3. Устанавливается на переднюю часть устройства, обеспечивая безопасный доступ к клеммам и предотвращая случайное прикосновение к токоведущим частям.

Назначение и область применения

Крышка переднего вывода 3 полюса DPX3 используется исключительно с автоматическими выключателями серии DPX3. Она защищает клеммы и провода от внешних воздействий, снижает риск поражения электрическим током и улучшает организацию распределительного щита. Применяется в промышленных и коммерческих установках, где требуется надёжная изоляция силовых соединений — например, на станках, пультах управления, шкафах автоматизации.

Технические характеристики

• Количество полюсов: 3 — соответствует трёхполюсным выключателям DPX3
• Тип изделия: кожух — закрывает только передние выводы, не является корпусом всего аппарата
• Тип тока: переменный (AC) — совместим только с цепями переменного тока
• Способ монтажа: монтажная плата — фиксируется на лицевой поверхности выключателя, не требует сверления или дополнительной крепёжной системы
• Диапазон рабочих температур: -5…70 °C — работает в условиях типичных промышленных помещений, не предназначен для экстремальных температур

Совместимость и монтаж

Крышка совместима **только** с автоматическими выключателями серии DPX3 от Legrand. Не подходит к другим сериям, даже если они имеют три полюса. Монтаж осуществляется путём плотного защёлкивания на передней части выключателя — никаких инструментов не требуется. Перед установкой убедитесь, что выключатель полностью отключен и обесточен. Крышка не заменяет основной корпус устройства и не влияет на его коммутационную способность.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, предъявляемым к комплектующим для электроустановок. Хотя сама крышка не имеет отдельного сертификата, она прошла испытания в составе выключателей DPX3 и гарантирует соответствие нормам IEC/EN 60947-2. Обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам (степень защиты IP20 по классификации IEC 60529).

Преимущества

• Упрощает обслуживание — позволяет легко проверить состояние клемм без демонтажа выключателя
• Защищает от пыли и механических повреждений в зоне подключения
• Не требует инструментов для установки и снятия
• Экономит место в щите — компактная форма не выступает за габариты выключателя

Ограничения применения

• Не применяется с постоянным током (DC) — только для AC
• Не предназначена для работы при температурах ниже -5 °C или выше 70 °C
• Не обеспечивает герметизацию — не подходит для влажных, пыльных или взрывоопасных сред
• Не заменяет защитные экраны или барьеры повышенной степени защиты (например, IP65/IP67)
• Подходит только для моделей DPX3 — несовместима с другими сериями Legrand или конкурентов

Примеры использования

• Щиты управления насосными станциями
• Распределительные шкафы на производственных линиях
• Автоматические панели HVAC-систем
• Стационарные станции зарядки оборудования

Практические советы

• Выбирая крышку, всегда сверьте артикул — 421054 — с моделью установленного выключателя. Несовпадение даже одного символа может сделать её непригодной.
• Проверьте, чтобы все провода были правильно затянуты до установки крышки — после монтажа доступ к клеммам ограничен.
• Не используйте крышку в качестве опоры для кабельных каналов или других устройств — она не рассчитана на механическую нагрузку.
• При необходимости замены — снимайте крышку только при отключённом питании. Даже при отключенном выключателе возможна опасность от остаточных зарядов.
