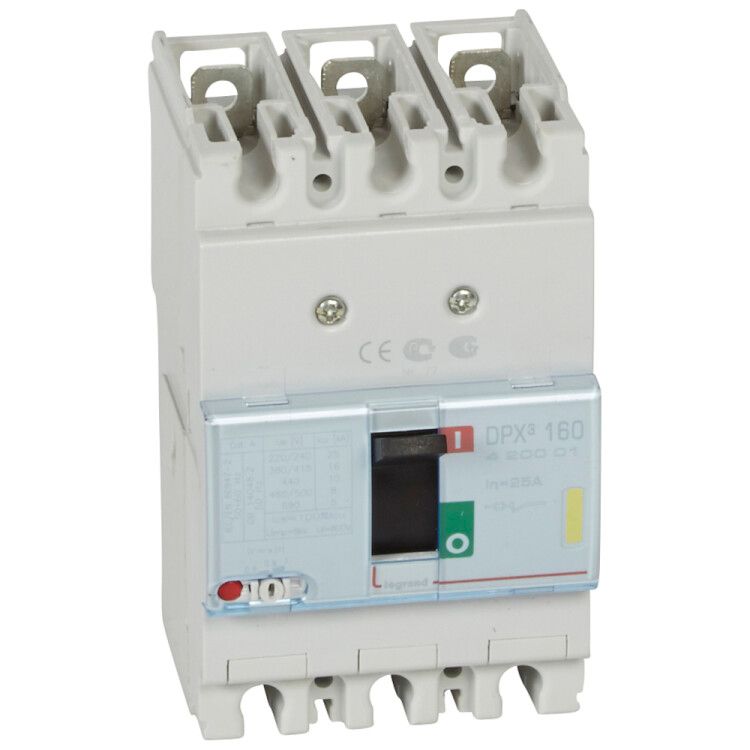

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 16 кА 400 В~ 3П 25 А | 420001 Legrand

Автоматический выключатель Legrand DPX3-160 с номинальным током 25 А и отключающей способностью 16 кА предназначен для защиты промышленных электросетей переменного тока от перегрузок и коротких замыканий. Устройство выполнено в стационарном исполнении, совместимо с DIN-рейкой и оснащено термомагнитным расцепителем, что делает его надёжным решением для монтажа в щитах и распределительных устройствах.

Назначение и область применения

Автоматический выключатель Legrand DPX3-160 используется для защиты электрических цепей в промышленных системах низкого напряжения. Он обеспечивает безопасное включение, отключение и автоматическую защиту оборудования при аварийных ситуациях - перегрузках и коротких замыканиях. Подходит для установки в силовые щиты, на станках, конвейерах, насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальная отключающая способность: 16 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 20–25 А
• Диапазон срабатывания при КЗ: 400 А
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Рабочая температура: от –5 C до +70 C
• Способ монтажа: на монтажную плату или DIN-рейку
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, в закрытых помещениях)
• Управление: ручной тумблер
• Количество переключающих контактов: 1
• Индикация: есть указатель положения и сигнал отключения
• Моторный привод: да (возможно подключение внешнего привода)
• Защита по минимальному напряжению: да
• Соответствие стандарту: IEC 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DPX3-160 легко монтируется на стандартную DIN-рейку шириной 35 мм. Также допускается фиксация на монтажной плате. Для подключения используются винтовые зажимы - максимальное сечение кабеля - 35 мм2. Устройство совместимо с другими компонентами серии DPX3. Возможна установка дополнительных модулей: индикатора отключения, моторного привода, блоков сигнализации. Обязательно соблюдайте рекомендованное расстояние между соседними автоматами для теплоотвода.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2, который гарантирует надёжность срабатывания, долговечность и безопасность при работе в условиях повышенной нагрузки. Защита по минимальному напряжению предотвращает самопроизвольное включение после восстановления питания. Индикатор отключения позволяет визуально определить причину отключения - перегрузка или КЗ. Устройство не предназначено для работы во взрывоопасных средах или на открытом воздухе без корпуса.

Преимущества

• Термомагнитный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от импульсных КЗ
• Настройка тока срабатывания по перегрузке в диапазоне 20–25 А позволяет адаптировать защиту под конкретную нагрузку
• Встроенные функции: индикация отключения, защита по минимуму напряжения, возможность подключения моторного привода
• Готовый к использованию комплект - никаких дополнительных деталей не требуется
• Устойчивость к колебаниям температуры (–5…+70 C) и соответствие классу UHL4 обеспечивают работу в типичных промышленных условиях

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Не работает при напряжении ниже 80 % от номинала (функция защиты по минимальному напряжению отключает устройство)
• Максимальное сечение кабеля - 35 мм2; использование более толстых проводов невозможно
• Не подходит для частых операций включения/отключения - рассчитан на штатную защиту, а не на частую коммутацию
• Требуется свободное пространство вокруг аппарата для отвода тепла - плотная упаковка в щите снижает надёжность

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей мощностью до 15 кВт
• Конвейерная система - отключение при перегреве или скачке тока
• Водопроводные насосные станции - защита от КЗ и перегрузки при запуске
• Распределительные пункты в производственных цехах - основной коммутационный и защитный элемент

Практические советы

• При выборе автомата проверьте, чтобы номинальный ток нагрузки не превышал 25 А - лучше выбирать с запасом 10–15%
• Если в цепи возможны частые пусковые токи (например, у двигателей), убедитесь, что они не достигают 400 А - иначе будет ложное срабатывание
• Для удалённого управления используйте моторный привод - он подключается к стандартному разъёму на боковой стенке
• После срабатывания всегда проверяйте причину отключения через указатель - красный флажок = КЗ, белый = перегрузка
• Не затягивайте винты слишком сильно - это повредит медные жилы и вызовет нагрев
• При групповом монтаже нескольких автоматов оставляйте зазор 10–15 мм между ними для лучшего охлаждения
