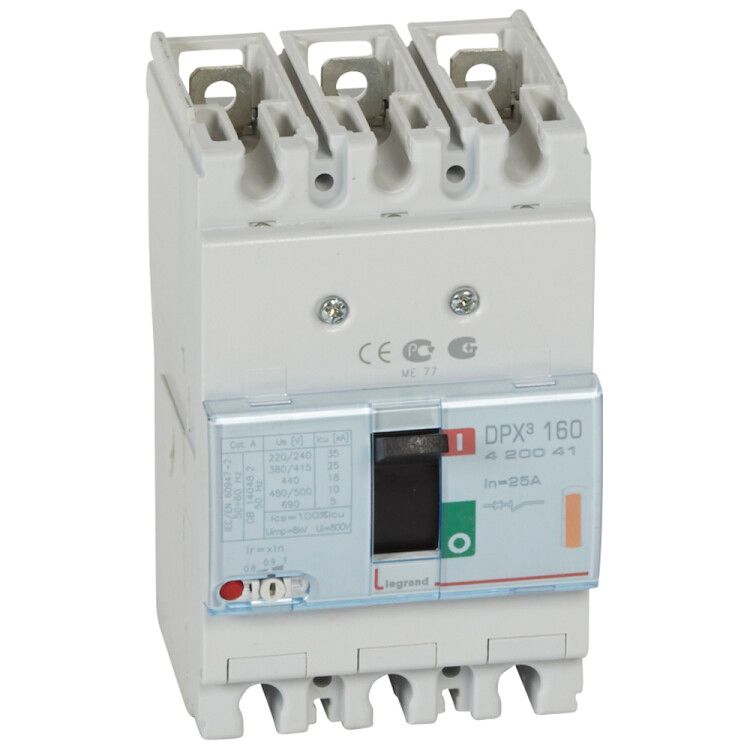

Автоматический выключатель DPX3 160 термомагнитный расцепитель 25кА 400В 3П 25А | 420041 Legrand

Автоматический выключатель Legrand DPX3 160 - трёхполюсное устройство на 25 А и 400 В с термомагнитным расцепителем, предназначенное для надёжной защиты и коммутации промышленных электросетей. Устройство соответствует стандарту МЭК 60947-2, устанавливается на DIN-рейку и подходит для постоянной эксплуатации в условиях повышенной влажности и колебаний температуры.

Назначение и область применения

Автоматический выключатель Legrand DPX3 160 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в системах освещения и силовых цепях переменного тока. Устройство обеспечивает безопасную коммутацию нагрузки и автоматическое отключение при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток)
• Отключающая способность: 25 кА - способен безопасно отключить максимальный ток короткого замыкания
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и мгновенную магнитную защиту от КЗ
• Диапазон настройки тепловой защиты: 20–25 А - можно адаптировать под реальную нагрузку
• Настройка магнитного расцепления: 400 А - срабатывает при кратковременных скачках тока выше этого значения
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные провода
• Климатическое исполнение: УХЛ4 - работает при температурах от –5 C до +70 C, подходит для неотапливаемых помещений
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: на DIN-рейку - совместим со стандартными шкафами и панелями
• Привод: ручной рычажковый - управление вручную, визуальный индикационный статус
• Конструкция: стационарная - не предназначена для перемещения или частичного демонтажа
• Комплектация: встроенные блоки защиты, индикатор отключения, указатель расцепления

Совместимость и монтаж

Выключатель Legrand DPX3 160 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения изоляции кабеля. Максимальное сечение жил - 35 мм2; для более толстых проводов требуется использование переходных наконечников. Устройство совместимо с другими компонентами серии DPX3, что упрощает сборку унифицированных щитов. Индикатор отключения и указатель расцепления позволяют быстро определить причину отключения - перегрузка или КЗ.

Безопасность и стандарты

Автоматический выключатель Legrand DPX3 160 соответствует международному стандарту МЭК 60947-2, который гарантирует соответствие требованиям безопасности, надёжности и долговечности. Устройство имеет встроенную защиту по минимальному напряжению - отключается при снижении напряжения ниже допустимого уровня, предотвращая запуск оборудования при нестабильном питании. Степень защиты IP30 исключает случайный доступ к токоведущим частям, но не защищает от влаги - не рекомендуется для открытых площадок или сырых сред.

Преимущества

• Термомагнитный расцепитель обеспечивает точную защиту как от медленных перегрузок, так и от внезапных КЗ
• Регулируемый порог тепловой защиты (20–25 А) позволяет точно настраивать чувствительность под конкретную нагрузку
• Встроенный индикатор отключения и указатель расцепления ускоряют диагностику отказов
• Защита по минимальному напряжению предотвращает самопроизвольный запуск механизмов после восстановления питания
• Высокая отключающая способность (25 кА) делает устройство подходящим для промышленных объектов с высокими токами КЗ
• Климатическое исполнение УХЛ4 позволяет использовать в холодных и влажных помещениях без дополнительного обогрева

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды или высокой влажности - степень защиты IP30 недостаточна для улицы или цехов с брызгами
• Не поддерживает дистанционное управление - только ручной привод; для автоматизации требуются внешние модули
• Не рассчитан на частые операции включения/выключения - предназначен для редких коммутаций, не для частого переключения
• Не подходит для цепей постоянного тока - только переменный ток 400 В
• Максимальное сечение кабеля 35 мм2 - не подходит для очень крупных силовых линий (>50 мм2)

Примеры использования

• Щитовая автоматики на заводе - защита двигателей насосов и вентиляторов
• Распределительный щит производственного участка - отключение линии при перегрузке конвейера
• Система освещения большого цеха - защита от КЗ при пробое кабеля
• Оборудование с высоким пусковым током - благодаря настройке магнитного расцепителя на 400 А, не срабатывает при пуске двигателя

Практические советы

• При монтаже используйте качественные наконечники для многожильных кабелей - это повысит надёжность соединения
• Проверьте настройку тепловой защиты перед первым включением - она должна соответствовать номинальному току потребителя (например, 23 А для двигателя 22 кВт)
• Если система часто отключается, проверьте наличие перегрузки или неисправности в оборудовании - возможно, нужна замена автомата на более высокий класс
• Для сложных систем рекомендовано применение моторного привода (опционально) - позволит удалённо управлять отключением через PLC
• Не закрывайте устройство герметичными крышками - IP30 не обеспечивает защиту от пара, и конденсат внутри может вызвать коррозию
