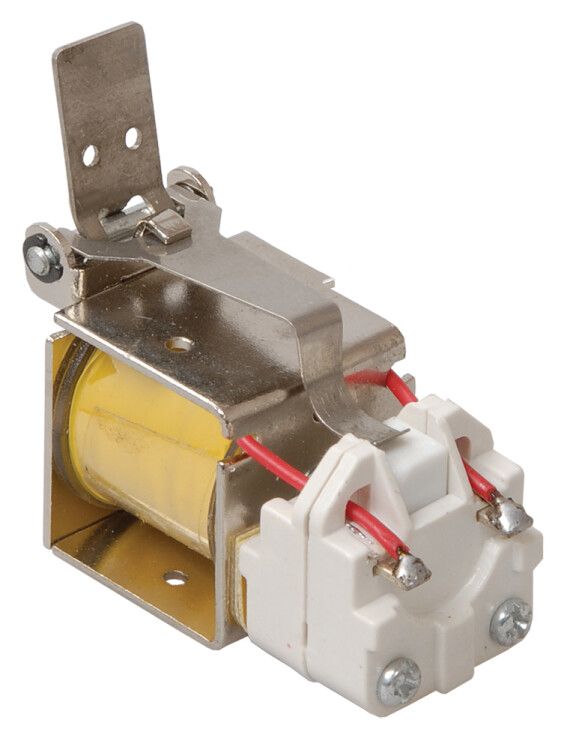

Расцепитель независимый РН-125/160 (РН-32/33) KARAT 230В AC IEK (ИЭК) SVA10D-RN

Расцепитель независимый РН-125/160 (РН-32/33) от IEK - устройство для дистанционного отключения автоматических выключателей при срабатывании управляющего сигнала. Применяется в системах автоматизации и управления электрооборудованием, особенно там, где требуется удалённое отключение без физического доступа к аппарату.

Назначение и область применения

Расцепитель независимый РН-125/160 (РН-32/33) используется для удалённого отключения автомата или другого коммутационного аппарата через внешний сигнал - например, от кнопки, реле или системы АСУ ТП. Он не защищает от перегрузок или КЗ, а лишь выполняет команду на отключение. Подходит для установки в щитах управления, на производстве, в системах безопасности, на конвейерах, насосных станциях и других объектах, где важно обеспечить быстрое отключение оборудования издалека.

Технические характеристики

• Тип расцепителя: электромагнитный - срабатывает при подаче напряжения на катушку;
• Номинальное напряжение управления: 230 В переменного тока (AC);
• Монтаж: крепится непосредственно на аппарат (например, на корпус автоматического выключателя);
• Подключение: винтовые зажимы - надёжное и проверенное решение для проводов до 2,5 мм2;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытых щитов;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности, подходит для помещений с умеренным климатом;
• Привод: ручной - позволяет вручную перевести контакт в положение “вкл” / “выкл”, если нет сигнала;
• Контакты: отсутствуют - не имеет собственных силовых контактов, работает только как исполнительный элемент.

Совместимость и монтаж

Расцепитель РН-125/160 (РН-32/33) совместим с большинством модульных автоматических выключателей серии KARAT от IEK, а также с аналогичными аппаратами других производителей, имеющими стандартную посадочную площадку. Монтируется на лицевую часть выключателя - не требует сверления или доработки корпуса. Для работы необходимо подключить управляющую цепь 230 В AC к клеммам расцепителя. Никаких дополнительных кабелей или адаптеров не требуется.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для расцепителей независимого действия. Обеспечивает безопасное отключение при условии правильной установки в защищённом щите. Не применяется во взрывоопасных средах или открытых условиях из-за отсутствия степени защиты (IP00).

Преимущества

• Простой и надёжный принцип работы - срабатывает при любом типе управляющего импульса;
• Не требует внешнего питания для основной функции - питание только для катушки управления;
• Ручной привод даёт возможность ручного отключения даже при отсутствии сигнала;
• Высокая совместимость с широким спектром выключателей, включая модели IEK KARAT;
• Небольшие габариты - легко интегрируется в компактные щитовые решения.

Ограничения применения

• Не работает при напряжении ниже 85 % от номинала (не менее 195 В);
• Не предназначена для постоянного включения - длительная подача напряжения на катушку может вызвать её перегрев;
• IP00 - нельзя использовать вне щита, в сырых, пыльных или открытых помещениях;
• Не имеет собственных контактов - не может заменить реле или переключатель;
• Только для переменного тока 230 В - несовместим с постоянным током или другими уровнями напряжения.

Примеры использования

• Автоматическое отключение станка при аварийной ситуации по сигналу с датчика давления;
• Отключение группы освещения при срабатывании пожарной сигнализации;
• Дистанционное отключение насоса из операторской комнаты через кнопку “Аварийный стоп”;
• Интеграция в систему энергоэффективности - отключение нагрузки по расписанию через PLC.

Практические советы

• Проверьте соответствие посадочных размеров перед установкой - расцепитель РН-125/160 (РН-32/33) подходит к выключателям с шириною 17,5–22,5 мм;
• Используйте провода с жилами 0,5–2,5 мм2 для подключения управляющей цепи - слишком толстые провода не войдут в клеммы;
• Не забывайте про механический привод: если система управления откажет, можно отключить выключатель вручную;
• При использовании с реле - убедитесь, что выходной ток реле достаточен для срабатывания катушки (обычно около 0,1–0,2 А);
• Для долговечности не допускайте частых включений более 10 раз в минуту - это снижает срок службы катушки.
