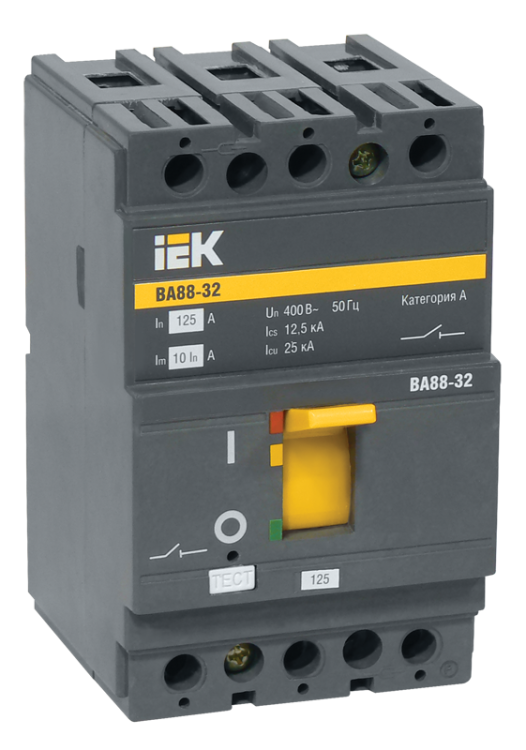

Выключатель автоматический ВА88-32 KARAT 3п 16А 25кА IEK SVA10-3-0016

Автоматический выключатель 3-полюсный 16А 25кА ВА88-32 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-32 из серии KARAT подходит для установки в распределительных щитах промышленных объектов и объектов с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель 3-полюсный 16А 25кА ВА88-32 защищает трёхфазные сети переменного тока от аварийных ситуаций: перегрузки, короткого замыкания и снижения напряжения ниже допустимого уровня. Он обеспечивает как автоматическое отключение при аварии, так и ручное управление - включение и отключение нагрузки. Применяется в промышленных электроустановках: на станках, конвейерах, системах вентиляции, насосных станциях, в распределительных щитах зданий с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения в нормальных условиях.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: электромагнитный и тепловой - комбинированная защита: быстрое отключение при КЗ (электромагнитный элемент) и медленное - при длительной перегрузке (тепловой элемент).
• Уставка срабатывания магнитного расцепителя: 500 А - отключение происходит при токе выше 500 А, что соответствует классу B/C (быстрая реакция на КЗ).
• Защита по минимальному напряжению: да - выключатель автоматически отключается при падении напряжения ниже порогового значения, предотвращая повреждение оборудования.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа.
• Диапазон рабочих температур: от -40 до +50 C - устойчив к экстремальным температурам, подходит для холодных и жарких помещений.
• Климатическое исполнение: УХЛ3 - предназначен для работы в умеренном и холодном климате с возможностью эксплуатации в помещениях с повышенной влажностью.
• Монтаж на DIN-рейку: да - совместим со стандартной рейкой шириной 35 мм.
• Конструктивное исполнение: встроенное устройство втычного исполнения - позволяет легко вставлять и извлекать выключатель без демонтажа проводов.
• Тип изделия: выключатель автоматический в литом корпусе - прочная, несгораемая конструкция, обеспечивающая долговечность и безопасность.
• Вид привода: ручной - управление осуществляется рычагом, без внешних механизмов.
• Способ монтажа: монтажная плата - предназначен для установки на плату или DIN-рейку, не требует крепления болтами.
• Количество вспомогательных контактов: 0 - не имеет сигнализационных или блокировочных контактов, не поддерживает удалённую индикацию состояния.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 16А 25кА ВА88-32 монтируется на стандартную DIN-рейку 35 мм. Благодаря втычному исполнению, его можно легко вставить в гнездо и зафиксировать механически - при этом провода остаются подключенными. Для монтажа требуется свободное место в щите минимум 90 мм по ширине. Подключение проводов - к верхним и нижним зажимам, согласно схеме на корпусе. Нельзя использовать в открытых наружных установках из-за степени защиты IP20. Перед установкой проверьте соответствие сечения кабеля: для 16 А рекомендовано сечение 1,5–2,5 мм2 меди.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 16А 25кА ВА88-32 соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция выполнена из самозатухающего материала, исключающего распространение горения. Защита от минимального напряжения предотвращает самопроизвольное включение оборудования после восстановления питания - важная функция для промышленных процессов.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мест с большой мощностью КЗ, таких как промышленные подстанции.
• Комбинированная защита (тепловая + электромагнитная) - точное реагирование как на длительные перегрузки, так и на внезапные КЗ.
• Функция защиты от просадки напряжения - снижает риск выхода из строя чувствительного оборудования.
• Втычное исполнение - ускоряет замену и обслуживание без отключения всей цепи.
• Широкий диапазон температур (-40…+50 C) - надёжная работа даже в неотапливаемых помещениях зимой.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC).
• Степень защиты IP20 запрещает использование вне закрытых шкафов - нельзя устанавливать на улице или во влажных средах без дополнительной защиты.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния («вкл/выкл») к системам управления или АСУ ТП.
• Не подходит для частого ручного включения/отключения - не является аппаратом управления, а лишь средством защиты.
• Нет возможности регулировки уставок - уставка магнитного расцепителя фиксирована на 500 А, её нельзя изменить.

Примеры использования

• Щитовая на производстве: защита трёхфазного двигателя насоса мощностью 3 кВт.
• Распределительный щит торгового центра: отключение группы освещения и розеток при перегрузке.
• Цех с конвейерной линией: обеспечение отключения всех фаз при КЗ, чтобы избежать повреждения контроллеров.
• Объекты с нестабильным питанием: защита от повторных включений при просадках напряжения - например, на сельских объектах.

Практические советы

• Выбирая автоматический выключатель 3-полюсный 16А 25кА ВА88-32, убедитесь, что расчетный ток нагрузки не превышает 16 А - лучше иметь запас 20–30 %.
• Проверьте посадочные размеры перед покупкой: хотя он стандартизирован, некоторые старые шкафы имеют нестандартные крепления.
• При использовании в холодных условиях (ниже -20 C) допускается снижение номинального тока - уточните в документации производителя.
• Не используйте этот выключатель вместо рубильника - он не рассчитан на частые оперативные включения.
• При замене аналога - сверьте не только ток и полюса, но и тип расцепителя: ВА88-32 имеет фиксированную уставку 500 А, что отличает его от моделей с регулировкой.
