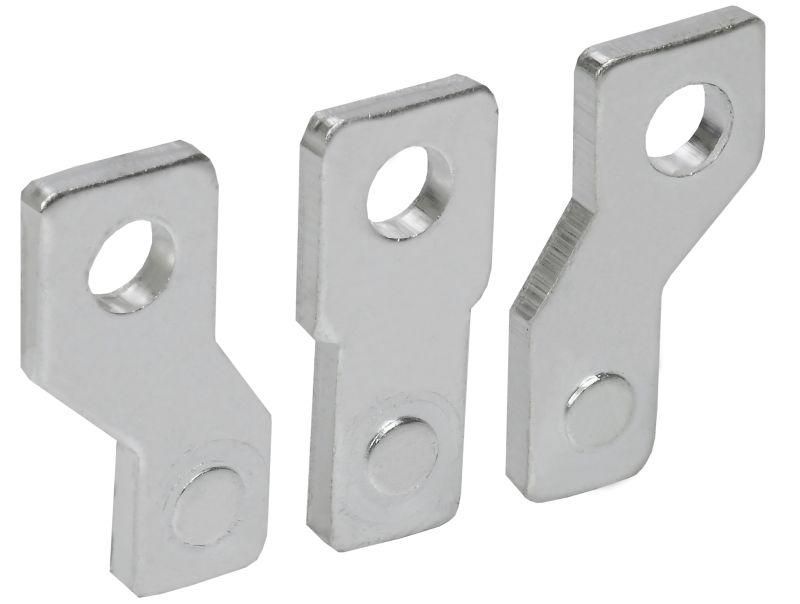

Расширитель выводов РВ-125 для ВА88-32 (3шт/компл) | SVA10D-RV-0125 IEK

Расширитель выводов РВ-125 для ВА88-32 (комплект 3 шт) от IEK предназначен для удобного подключения кабелей и шин к автоматическим выключателям серии ВА88-32. Комплект из трёх расширителей позволяет увеличить расстояние между выводами и подключить несколько проводников на один контакт - особенно полезно при плотной компоновке щитов. Артикул sva10d-rv-0125 соответствует серии KARAT.

Назначение и область применения

Расширитель выводов РВ-125 для ВА88-32 используется для физического отделения выходных контактов автомата от места установки. Это необходимо, когда требуется:

• Подключить несколько проводников к одному выводу автомата;
• Обеспечить доступ к клеммам при ограниченном пространстве в щите;
• Увеличить расстояние между выводами для предотвращения замыканий или перегрева;
• Организовать подключение медных шин или многожильных кабелей большего сечения.

Применяется в силовых щитах промышленного и коммерческого оборудования - например, на станках, конвейерах, системах освещения и управления.

Технические характеристики

• Совместим с автоматическими выключателями серии ВА88-32 (IEK KARAT);
• Количество в комплекте: 3 единицы (по одной на каждый полюс);
• Материал: термостойкий пластик и медная токоведущая часть;
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям);
• Максимальный ток: до 32 А (соответствует номиналу ВА88-32);
• Форма выводов: прямоугольные, рассчитаны на подключение шины или нескольких проводов через зажим.

Совместимость и монтаж

Расширитель выводов РВ-125 для ВА88-32 устанавливается непосредственно на выходные клеммы автомата. Для монтажа:

• Отключите питание и проверьте отсутствие напряжения;
• Снимите крышку автомата (если есть);
• Закрепите расширитель на выводах до характерного щелчка - он защёлкивается механически;
• Подключите провода или шину к верхней части расширителя - зажимы рассчитаны на два провода сечением до 4 мм2 каждый;
• Не затягивайте болты сверх нормы - это повредит контактную поверхность.

Важно: Расширитель совместим только с моделями ВА88-32, не подходит для других серий даже от IEK.

Безопасность и стандарты

Расширитель выводов РВ-125 для ВА88-32 изготовлен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Материалы устойчивы к нагреву до +130 C, что обеспечивает безопасную работу при максимальных нагрузках автомата. Наличие изоляционных барьеров исключает случайное прикосновение к токоведущим частям после установки.

Преимущества

• Упрощает подключение нескольких проводов без использования дополнительных клеммников;
• Сохраняет герметичность и целостность корпуса автомата - не требует вскрытия;
• Уменьшает риск перегрева за счёт равномерного распределения тепла;
• Снижает количество соединений в цепи - снижает число потенциальных точек отказа;
• Легко демонтируется при необходимости замены автомата.

Ограничения применения

• Не применяется с автоматами других серий - даже аналогичными по току;
• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для подключения алюминиевых проводов - возможна оксидация и потеря контакта;
• Не следует использовать при токах выше 32 А - это выведет устройство из допустимых режимов работы.

Примеры использования

• На промышленном щите: три расширителя установлены на ВА88-32 для подключения трёх фазных шин к одному автомату;
• В распределительном щите жилого дома: один расширитель позволяет подключить входной и выходной кабель к одному полюсу УЗО;
• На линии питания насосной станции: расширитель даёт возможность подсоединить двойной кабель 2×2,5 мм2 вместо одного 4 мм2.

Практические советы

• Перед монтажом проверьте, чтобы выводы автомата были чистыми и не деформированными - грязь или изгиб могут помешать защёлкиванию;
• Если используете шину, убедитесь, что её толщина не превышает 2 мм - иначе она не войдёт в зажим;
• Не комбинируйте расширители с другими типами переходников - это нарушает гарантию и создаёт риски перегрузки;
• При групповой установке нескольких автоматов с расширителями оставляйте минимум 10 мм свободного пространства между соседними устройствами для теплоотвода;
• Артикул sva10d-rv-0125 всегда заказывайте в комплекте из трёх штук - отдельные расширители не продаются.
