Выключатель автоматический 3п 100А 25кА ВА 88-32 KARAT IEK SVA10-3-0100 SVA10-3-0100-R SVA10-3-0100;SVA10-3-0100-R

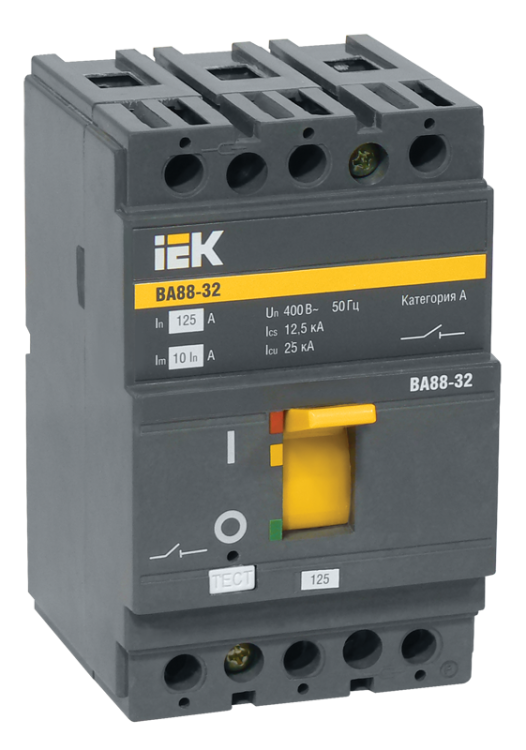

Автоматический выключатель ВА88-32 3Р 100А 25кА от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Выполнен в литом корпусе, монтируется на DIN-рейку и подходит для промышленных объектов с переменным током до 400 В. Артикулы sva10-3-0100 и sva10-3-0100-r соответствуют одной модели из серии KARAT.

Назначение и область применения

Автоматический выключатель ВА88-32 3Р 100А 25кА защищает трёхфазные силовые цепи от аварийных ситуаций: перегрузки, короткого замыкания и снижения напряжения ниже допустимого уровня. Также позволяет вручную включать и отключать нагрузку. Применяется в распределительных щитах промышленных установок - на входе оборудования, у станков, насосов, компрессоров, конвейеров. Подходит для условий с широким диапазоном температур - от -40 C до +50 C.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока (AC).
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер.
• Тип расцепителя: электромагнитный и тепловой - обеспечивает быстрое отключение при КЗ и задержанное - при длительной перегрузке.
• Уставка срабатывания магнитного расцепителя: 10In - отключается при токе, равном 10 × 100 А = 1000 А.
• Диапазон регулировки расцепителя КЗ: 1000 А - предел, при котором срабатывает магнитный расцепитель, не требует настройки.
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна эксплуатация в неотапливаемых зонах.
• Диапазон рабочих температур: от -40 C до +50 C - подходит для суровых условий, включая зимние условия на открытых площадках.
• Монтаж на DIN-рейку: да - совместим со стандартными рейками 35 мм.
• Моторный привод: да - возможность подключения внешнего электропривода для удалённого управления (не встроено, требуется докупка).
• Вид привода: ручной - основной способ включения/выключения - через рычаг на лицевой панели.
• Тип изделия: выключатель автоматический в литом корпусе - прочная, герметичная конструкция, не требует обслуживания.
• Способ монтажа: монтажная плата - используется для установки на плату, но в данном случае реализован монтаж на DIN-рейку, что является основным вариантом.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения (например, при аварии в сети).
• Количество вспомогательных контактов: 0 - нет встроенных сигнализирующих контактов, для передачи состояния нужен внешний модуль.

Совместимость и монтаж

Автоматический выключатель ВА88-32 3Р 100А 25кА устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2 (медные). Монтаж выполняется в закрытых шкафах с уровнем защиты не ниже IP54, так как сам выключатель имеет IP20. Наличие моторного привода позволяет подключить внешнее управление, но для этого необходимо дополнительно приобрести и смонтировать привод. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации положения (вкл./выкл.) - можно использовать внешние контакторы или модули расширения.

Безопасность и стандарты

Автоматический выключатель ВА88-32 3Р 100А 25кА соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция выполнена в соответствии с классом безопасности II - двойная изоляция, исключающая риск поражения током при повреждении корпуса. Литой корпус препятствует распространению дуги внутри устройства, снижая риск возгорания.

Преимущества

• Высокая отключающая способность (25 кА) - надёжно справляется с крупными КЗ в промышленных сетях.
• Широкий диапазон температур (-40…+50 C) - подходит для работы в неотапливаемых цехах, на улице в контейнерных щитах.
• Встроенная защита от недопустимого снижения напряжения - предотвращает запуск оборудования при аварийных просадках.
• Готовый к монтажу на DIN-рейку - не требует специальных креплений.
• Простая и проверенная конструкция - высокая надёжность и долгий срок службы без обслуживания.

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности или пыли без дополнительной защиты (IP20 - слабая степень защиты).
• Отсутствие вспомогательных контактов - нельзя напрямую подключить сигнал “состояние” в систему автоматизации без внешних решений.
• Не поддерживает коммуникационные интерфейсы (Modbus, Profibus) - не подходит для интеллектуальных систем управления.
• Максимальный ток 100 А - не подходит для мощных потребителей выше 40–50 кВт в трёхфазной сети.
• Требуется соблюдение правильного направления подвода питания - верхние клеммы должны быть подключены к источнику, нижние - к нагрузке.

Примеры использования

• Главный ввод в распределительный щит цеха с оборудованием на 100 А.
• Защита группы станков с суммарной мощностью до 40 кВт.
• Щит на открытом воздухе в условиях севера России (при наличии бокса IP54/IP65).
• Цепи питания компрессоров, насосов, вентиляторов в промышленных системах.

Практические советы

• При выборе убедитесь, что расчетный ток нагрузки не превышает 80 % от номинала (до 80 А) - это продлит срок службы и повысит надёжность.
• Для подключения используйте медные кабели сечением 25–50 мм2 - слишком маленькое сечение вызовет нагрев, большое - затруднит зажим.
• Если нужна сигнализация состояния (вкл./выкл.), докупите модуль вспомогательных контактов - он совместим с этой серией.
• При использовании моторного привода (артикул sva10-3-0100-r) - убедитесь, что питание привода соответствует заявленным параметрам (обычно 24 В DC или 220 В AC).
• Не устанавливайте выключатель рядом с источниками тепла - даже при рабочем диапазоне до +50 C перегрев снизит точность срабатывания теплового расцепителя.
• Проверьте направление подключения: верхние клеммы - всегда питание, нижние - нагрузка. Обратная сборка может нарушить работу защиты.
