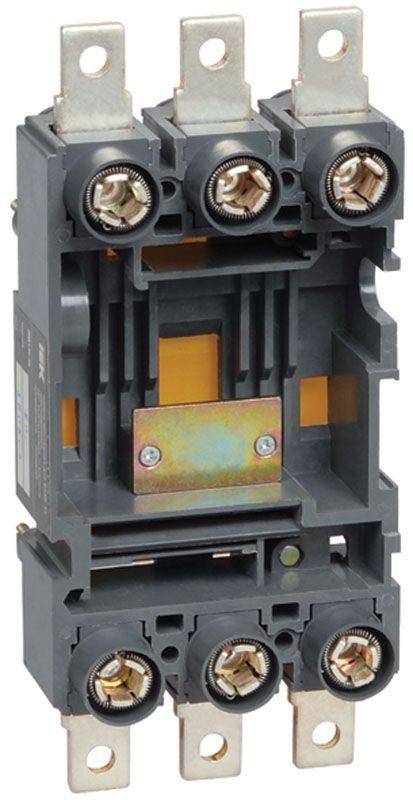

Панель ПМ1/П-32 втычная с передним присоединением для установки ВА88-32 | SVA10D-PM1-P IEK

Панель втычная ПМ1/П-32 с передним присоединением от IEK (ИЭК), артикул sva10d-pm1-p, предназначена для быстрой замены автоматических выключателей ВА88-32 в распределительных щитах, обеспечивая безопасный видимый разрыв цепи при обслуживании.

Назначение и область применения

Панель втычная ПМ1/П-32 используется для перевода стационарных автоматических выключателей серии ВА88-32 в втычное исполнение. Это позволяет легко извлекать и менять выключатель без отключения всей линии - особенно удобно при плановых проверках, ремонтах или аварийной замене.

Подходит для установки в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ) и щитах управления. Применяется там, где важна скорость сервисного обслуживания и необходимость создания видимого разрыва при работе на линии.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать нагрузку до этого значения без перегрева;
• Количество полюсов: 3 - совместима с трёхполюсными автоматическими выключателями ВА88-32;
• Тип соединения: болтовое - надёжная фиксация проводов через зажимы с винтами;
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость, но не предназначен для открытой установки под дождём или в сырых помещениях без защиты.

Совместимость и монтаж

Панель втычная ПМ1/П-32 совместима исключительно с автоматическими выключателями серии ВА88-32. Не подходит для других серий, даже если они имеют аналогичный номинальный ток.

Монтаж выполняется в щите с доступом спереди. Выключатель ВА88-32 вставляется в панель до упора - контакты соединяются автоматически. Для подключения внешних проводов используются болтовые зажимы на задней стенке панели. Кабельные входы должны соответствовать сечению, рекомендованному производителем ВА88-32 (обычно до 35 мм2).

Не требует специальных инструментов - достаточно отвертки для затяжки клемм. После установки выключателя необходимо проверить плотность захода в панель и отсутствие люфта.

Безопасность и стандарты

Панель втычная ПМ1/П-32 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-2, что гарантирует соответствие нормам безопасности для коммутационных устройств в электроустановках напряжением до 1000 В переменного тока.

Обеспечивает видимый разрыв - при извлечении выключателя все контакты полностью отсоединяются, что делает работу на линии безопасной для персонала.

Преимущества

• Замена выключателя занимает несколько минут - не требуется демонтаж шин или отключение питания всей системы;
• Снижение простоев оборудования благодаря оперативному обслуживанию;
• Стандартная конструкция - совместима с существующими решениями на базе ВА88;
• Надёжное болтовое соединение минимизирует риск нагрева и окисления контактов;
• Высокая механическая прочность корпуса - выдерживает частые вставки/извлечения.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50–60 Гц;
• Не предназначена для установки вне закрытых щитов - климатическое исполнение УХЛ3 не обеспечивает защиту от прямого попадания воды;
• Не совместима с другими типами выключателей, кроме ВА88-32 - даже модели с таким же номиналом (например, ВА88-31) не подходят;
• Не рекомендуется использовать в средах с высоким уровнем вибраций без дополнительной фиксации - возможен выход из положения контактной группы.

Примеры использования

• Замена сгоревшего автомата на конвейере в пищевом производстве - питание остальной линии остаётся включенным;
• Обслуживание вводного автомата в ВРУ жилого дома - ремонт без отключения всего этажа;
• Настройка и тестирование систем управления на заводе - возможность быстрого переключения между рабочими и резервными выключателями.

Практические советы

• Перед установкой проверьте, чтобы выключатель ВА88-32 был в рабочем состоянии - панель не диагностирует неисправности;
• При монтаже используйте только оригинальные выключатели ВА88-32 - сторонние аналоги могут иметь отличия в габаритах или глубине захода;
• При многократном использовании периодически осматривайте контакты панели на наличие следов оплавления или окисления - при необходимости очищайте медной щёткой;
• Убедитесь, что посадочные места в щите позволяют свободно открывать дверцу при установленной панели - габариты панели учитывают переднее присоединение, поэтому нужен достаточный зазор спереди.
