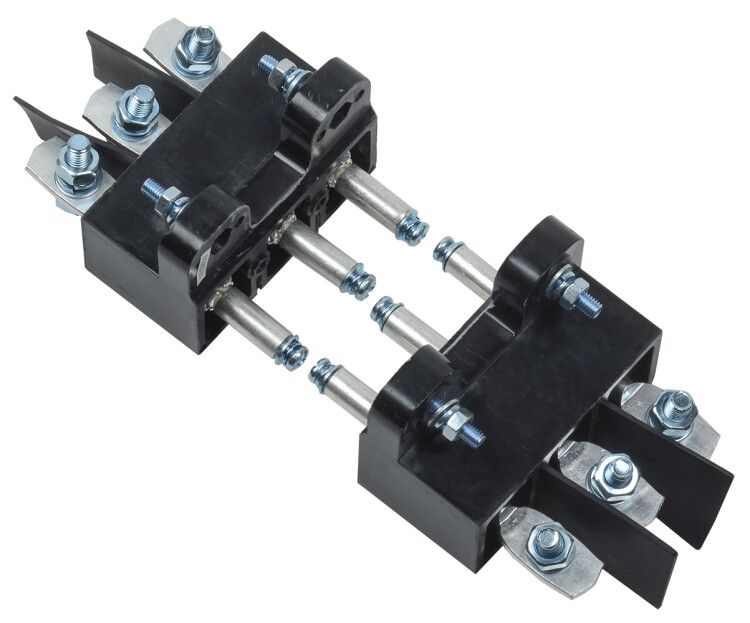

Панель втычная ПМм1-125 c задним резьбовым присоединением для ВА88-32 MASTER - SVA10D-PM1-R-02 IEK

Панель втычная ПМм1-125 с задним резьбовым присоединением для ВА88-32 от IEK позволяет легко менять автоматические выключатели серии ВА88 MASTER без отключения всей цепи - идеально для щитов управления и вводно-распределительных устройств. Артикул sva10d-pm1-r-02 обеспечивает надёжное подключение и совместимость с оборудованием серии MASTER.

Назначение и область применения

Панель втычная ПМм1-125 используется для перевода стационарных автоматических выключателей ВА88-32 в втычное исполнение. Это даёт возможность быстро извлекать и заменять выключатель при обслуживании, ремонте или аварийном отключении, не трогая остальные провода в щите. Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ) и щитах управления промышленного оборудования.

Технические характеристики

• Номинальный ток: 125 А - поддерживает нагрузки до этого значения без перегрева
• Количество полюсов: 3 - соответствует трёхфазным сетям переменного тока
• Род тока: переменный - работает в сетях 50 Гц, напряжением до 690 В (по стандарту ВА88)
• Температура эксплуатации: от -40 C до +60 C - допускает работу в холодных и жарких условиях, включая открытые площадки и неотапливаемые помещения
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию при соблюдении условий
• Тип присоединения: болтовое - контакты фиксируются гайками, исключает сварку и пайку
• Способ монтажа: втычной - выключатель вставляется в панель, как в розетку
• Заднее резьбовое присоединение - провода подключаются с тыльной стороны, что снижает риск повреждения при замене автомата

Совместимость и монтаж

Панель втычная ПМм1-125 совместима **только** с автоматическими выключателями серии ВА88 MASTER. Установка возможна на DIN-рейку 35 мм. Монтаж выполняется в два этапа:

1. Закрепить панель на шасси щита с помощью крепёжных отверстий (не указаны в спецификации - проверьте корпус щита перед установкой)
2. Подключить входные провода к задней части панели через болтовые зажимы - момент затяжки не регламентирован, но рекомендуется использовать динамометрический ключ для точности
3. Вставить выключатель ВА88-32 в панель до характерного щелчка - контактная группа должна плотно зафиксироваться

Не используйте панель с другими сериями выключателей - даже внешне похожие модели могут иметь отличия в расположении контактов и глубине посадки.

Безопасность и стандарты

Панель втычная ПМм1-125 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для коммутационных аппаратов. Обеспечивает видимый разрыв при отключении - важное требование для безопасного техобслуживания. Наличие заднего присоединения минимизирует риск случайного прикосновения к токоведущим частям при работе с выключателем.

Преимущества

• Быстрая замена выключателя - не требуется демонтаж проводов, достаточно вытащить и вставить новый ВА88-32
• Защита от ошибочного подключения - механическая блокировка предотвращает вставку неверного аппарата
• Чистый внешний вид - все провода спрятаны сзади, передняя часть остаётся аккуратной
• Высокая надёжность контактов - медные токоведущие элементы с серебряными напылениями снижают переходное сопротивление

Ограничения применения

• Не применяется с выключателями других серий - даже если они имеют аналогичный номинал
• Не предназначен для работы в средах с высокой запылённостью или агрессивными газами - отсутствует герметизация
• Не имеет защиты от бросков тока при включении - необходимо применять дополнительные средства защиты (например, плавкие вставки или реакторы) при питании мощных двигателей
• Не подходит для установки в щиты с ограниченным внутренним пространством - требует свободного доступа сзади для подключения проводов

Примеры использования

• Щит управления насосной станцией - замена вышедшего из строя автомата за 2 минуты без остановки всего объекта
• Производственный конвейер - быстрый ремонт при отказе одного из трёх фазных участков
• Жилищно-коммунальный ВРУ - плановая замена выключателя в ночное время без отключения питания всему дому

Практические советы

• Перед установкой проверьте, чтобы глубина посадки выключателя ВА88-32 точно совпадала с панелью - малейшее отклонение вызывает плохой контакт
• При подключении проводов используйте наконечники типа ШК или НШВИ - это увеличивает срок службы контактов и снижает вероятность нагрева
• Не затягивайте болты слишком сильно - перегрузка может деформировать пластиковую основу панели
• При замене всегда отключайте питание - хотя панель создаёт видимый разрыв, она не является средством отключения по нормам безопасности
• Храните запасные панели в сухом месте - влага может вызвать окисление контактов, особенно при температуре ниже 0 C
