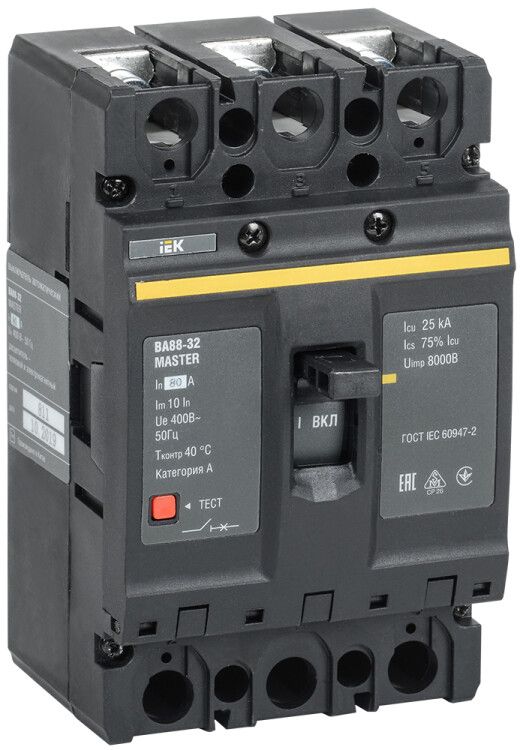

Автоматический выключатель ВА88-32 3Р 80А 25кА MASTER IEK - SVA10-3-0080-02

Автоматический выключатель 3-полюсный 80А 25кА ВА88-32 от IEK - надёжное устройство для защиты трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство выполнено в литом корпусе, рассчитано на длительную работу в условиях промышленного оборудования и легко интегрируется в щитовые решения.

Назначение и область применения

Автоматический выключатель 3-полюсный 80А 25кА ВА88-32 используется для защиты электрических цепей переменного тока в промышленных и коммунальных системах. Он обеспечивает безопасность оборудования от повреждений при аварийных ситуациях: перегрузках, коротких замыканиях и резком падении напряжения. Подходит для установки в распределительных щитах, на станках, конвейерах, насосных станциях и других устройствах с высокими пусковыми токами.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе (серии MASTER)
• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальная отключающая способность: 25 кА - способен отключить мощные КЗ без выхода из строя
• Тип расцепителя: Электромагнитный (быстродействующий) и тепловой (защита от перегрузки)
• Уставка магнитного расцепления: 10In - срабатывает при токе 800 А (10 × 80 А)
• Диапазон настройки защиты от перегрузки: 800 А - регулировка не предусмотрена, уставка фиксирована
• Защита по минимальному напряжению: Да - отключает нагрузку при падении напряжения ниже допустимого уровня
• Способ монтажа: На монтажную плату (встраиваемое устройство)
• Тип привода: Рычажковый, с возможностью подключения моторного привода
• Индикация состояния: Есть - визуальное определение положения (вкл./выкл.)
• Подключение силовой цепи: Винтовые зажимы
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений
• Срок службы: 15 лет
• Механическая износостойкость: 8500 циклов включения/отключения
• Количество вспомогательных контактов: 0 - не имеет встроенных сигнализирующих контактов

Совместимость и монтаж

Автоматический выключатель 3-полюсный 80А 25кА ВА88-32 монтируется на DIN-рейку через специальный крепёж на монтажной плате. Для установки требуется свободное место в щите с учётом габаритов устройства. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Моторный привод позволяет удалённо управлять выключателем, но требует внешнего источника питания и согласованной схемы управления. Обратите внимание: устройство не имеет вспомогательных контактов - для сигнализации состояния необходимо использовать внешние модули.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для аппаратов низкого напряжения. Защита от перегрузки и КЗ реализована по принципу термомагнитного расцепления, что гарантирует селективность и точность отключения. Наличие защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления сети, что важно для безопасности технологических процессов.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для сетей с большими потенциальными токами КЗ
• Широкий диапазон рабочих температур (-40…+60 C) - надёжно работает в холодных и жарких помещениях
• Фиксированная уставка магнитного расцепления 10In - исключает случайную настройку, повышает надёжность
• Встроенная защита от просадки напряжения - снижает риск повреждения чувствительной нагрузки
• Поддержка моторного привода - удобно для автоматизации и дистанционного управления
• Долгий срок службы (15 лет) и высокая механическая износостойкость (8500 циклов)

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности или запылённости - степень защиты IP30 не защищает от брызг и пыли
• Отсутствие вспомогательных контактов - нельзя напрямую передать сигнал о состоянии в систему управления без внешних модулей
• Нельзя изменить порог срабатывания теплового расцепителя - уставка фиксирована на 800 А, не подлежит настройке
• Требуется монтаж на плату - не совместим с обычными DIN-рейками без адаптера
• Не применяется в сетях постоянного тока - только для AC 50 Гц

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей насосов и компрессоров
• Конвейерная линия - отключение при перегрузке или внезапной потере напряжения
• Объекты ЖКХ - питание лифтов, вентиляции, системы отопления
• Производственные участки с высокими пусковыми токами - где необходима быстрая реакция на КЗ

Практические советы

• При проектировании щита учитывайте, что устройство не имеет вспомогательных контактов - если нужна сигнализация, используйте отдельный модуль типа SAU-10
• Проверьте соответствие сечения кабеля и момента затяжки винтов - перетягивание может повредить контактные поверхности
• Для дистанционного управления подключайте моторный привод только при наличии стабильного источника 220 В или 24 В
• Не устанавливайте в местах с прямым попаданием воды, пара или масла - IP30 не обеспечивает герметичность
• При замене аналога проверяйте, чтобы новый автомат имел ту же отключающую способность (25 кА) и класс токоограничения
