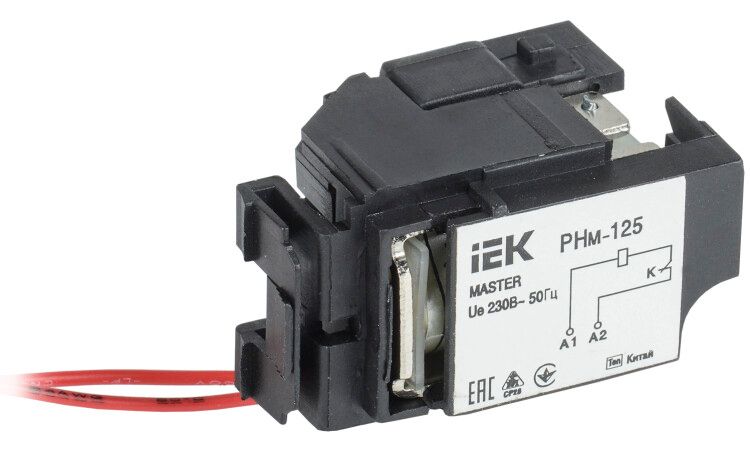

Расцепитель независимый РНм-125 (РНм-32) 220В MASTER IEK | SVA10D-RN-02

Расцепитель независимый РНм-125 (РНм-32) 220В от IEK - устройство для дистанционного отключения автоматических выключателей серии MASTER при подаче управляющего сигнала. Применяется в системах автоматизации, где требуется удалённое управление питанием без физического воздействия на выключатель.

Назначение и область применения

Расцепитель независимый РНм-125 (РНм-32) 220В используется для командного отключения автомата через внешний сигнал - например, от кнопки аварийной остановки, системы безопасности или контроллера. Он не выполняет функции защиты, а лишь передаёт команду на размыкание цепи. Подходит для установки на выключатели серии MASTER, особенно в промышленных щитах, на конвейерах, насосных станциях и оборудовании с требованиями дистанционного управления.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток: 125 А - максимальная нагрузка, которую может коммутировать защищаемый выключатель
• Рабочее напряжение сети: 230–400 В - совместим с трёхфазными сетями
• Температурный диапазон: от –40 C до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без замены
• Количество контактов: нет ни нормально замкнутых, ни переключающих - расцепитель не имеет собственных контактных групп, он механически активирует механизм отключения выключателя

Совместимость и монтаж

Расцепитель РНм-125 (РНм-32) 220В монтируется непосредственно на корпус выключателя серии MASTER. Устройство крепится механически - не требует проводки к контактам самого автомата. Для работы достаточно подвести управляющее напряжение 220 В AC к клеммам расцепителя. Совместим только с выключателями из семейства MASTER; другие модели (например, ВА88-32 или ВА89) не поддерживаются.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для расцепителей. Не содержит взрывозащиты, не предназначено для использования во взрывоопасных зонах. Электромагнитная совместимость обеспечена в пределах типичных промышленных помех.

Преимущества

• Механическая связь с выключателем - надёжное отключение без зависимости от состояния электроники
• Не требует дополнительных реле или модулей - просто подключи 220 В и закрепи на выключателе
• Высокая долговечность - срок службы 15 лет снижает затраты на обслуживание
• Широкий температурный диапазон - позволяет использовать в неотапливаемых помещениях и на улице внутри шкафов

Ограничения применения

• Не работает с выключателями вне серии MASTER - нельзя устанавливать на ABB, Schneider, Hager и аналоги
• Только переменный ток 220 В - несовместим с постоянным током (DC) или другими напряжениями (12/24/48 В)
• Не имеет собственных контактов - не может использоваться как реле или сигнализатор состояния
• Не предназначен для частого включения/выключения более 10 раз в минуту - высокая частота может снизить срок службы механизма

Примеры использования

• Автоматическое отключение станка при срабатывании датчика давления
• Остановка конвейера по сигналу от системы пожарной безопасности
• Дистанционное отключение группы оборудования из операторской комнаты
• Подключение к системе SCADA для удалённого контроля питания

Практические советы

• Проверьте, что ваш выключатель действительно относится к серии MASTER - расцепитель РНм-125 (РНм-32) 220В не подойдёт к другим сериям даже от IEK
• При монтаже убедитесь, что расцепитель плотно зафиксирован - слабое крепление может вызвать отказ при срабатывании
• Используйте кабель с сечением не менее 1,5 мм2 для подвода 220 В - этого достаточно для надёжной работы катушки
• Не подключайте к расцепителю устройства с высокими импульсными токами - они могут повредить обмотку
• При необходимости замены - используйте оригинальный компонент РНм-125 (РНм-32) 220В от IEK, чтобы сохранить гарантию и совместимость
