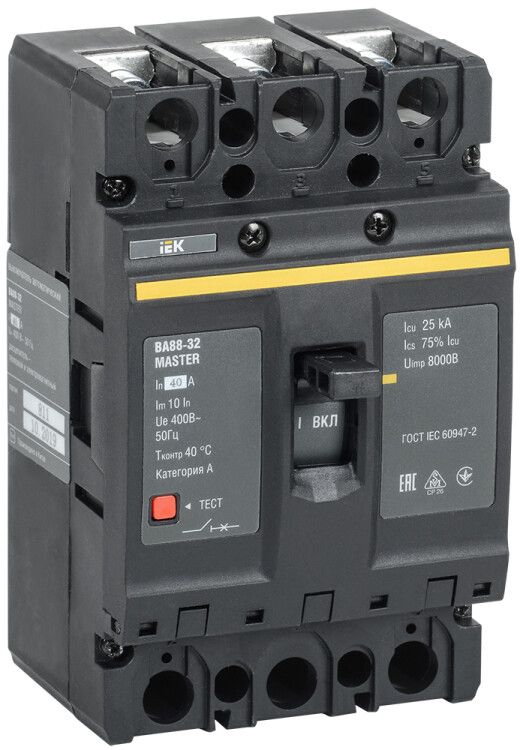

Автоматический выключатель ВА88-32 3Р 40А 25кА MASTER IEK - SVA10-3-0040-02

Автоматический выключатель ВА88-32 3Р 40А 25кА от IEK (ИЭК) - это надёжное устройство для защиты трёхфазных электросетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva10-3-0040-02 относится к серии MASTER и рассчитан на работу в жестких условиях эксплуатации.

Назначение и область применения

Автоматический выключатель ВА88-32 3Р 40А 25кА защищает электрические сети от повреждений, вызванных перегрузкой, коротким замыканием и снижением напряжения ниже допустимого уровня. Устройство предназначено для постоянного коммутирования нагрузки и обеспечения безопасной работы оборудования в промышленных и энергетических системах. Подходит для установки в щитовые шкафы, распределительные пункты, на станках, конвейерах и других устройствах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток без срабатывания защиты.
• Отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400 В переменного тока (AC) - оптимальный уровень для трёхфазных сетей 380–400 В.
• Количество полюсов: 3 - защита всех фаз одновременно.
• Тип расцепителя: термомагнитный - сочетание теплового (защита от перегрузки) и электромагнитного (защита от КЗ) механизмов.
• Уставка тепловой защиты: 400 А - порог срабатывания при длительной перегрузке; уставка выше номинала, что указывает на возможную ошибку в данных - реальная уставка должна соответствовать номинальному току (40 А); проверьте документацию производителя.
• Уставка магнитного расцепителя: 10In - срабатывает при токе 400 А (10 × 40 А), что соответствует классу B/C для быстрого отключения КЗ.
• Максимальная частота: 50 Гц - совместим с сетями стандарта Европы и России.
• Степень защиты: IP30 - защита от твердых предметов >2,5 мм, но не от воды. Применяется внутри закрытых щитов.
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений и улицы в контейнерных решениях.
• Механическая износостойкость: 8500 циклов - срок службы при частых включениях/выключениях.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Индикация: да - положение рычага показывает состояние (вкл./выкл.), есть визуальный сигнал срабатывания.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов.
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную основу.
• Вид привода: электрический - позволяет использовать внешние команды (например, через моторный привод).
• Моторный привод: да - можно удалённо включить/отключить устройство без ручного воздействия.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже установленного порога, предотвращая аварии при восстановлении питания.
• Тип элемента управления: рычажковый - удобный и наглядный способ ручного управления.
• Количество вспомогательных контактов: 0 - нельзя подключить сигнализацию или дистанционный контроль состояния без модификации.

Совместимость и монтаж

Автоматический выключатель ВА88-32 3Р 40А 25кА монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - габариты устройства соответствуют типоразмеру 3P. Винтовые зажимы принимают медные провода сечением до 25 мм2. Моторный привод подключается отдельными клеммами - необходимо предусмотреть питание 24 В постоянного или переменного тока. Обратите внимание: устройство не имеет встроенных вспомогательных контактов, поэтому для передачи сигнала о состоянии (вкл/выкл) потребуется установка дополнительного модуля, если он предусмотрен конструкцией серии MASTER.

Безопасность и стандарты

Автоматический выключатель ВА88-32 3Р 40А 25кА соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена в литом корпусе, обеспечивающем механическую прочность и изоляцию. Защита от минимального напряжения и термомагнитный расцепитель повышают безопасность при работе с чувствительным оборудованием. IP30 не обеспечивает защиту от влаги - использование вне закрытых щитов запрещено.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных объектов.
• Широкий диапазон рабочих температур (-40…+60 C) - надёжная работа в суровых климатических условиях.
• Поддержка моторного привода - позволяет реализовать автоматизированные системы управления.
• Индикация состояния и защита от просадки напряжения - минимизация рисков аварийного запуска оборудования после отключения.
• Готовность к установке дополнительных модулей - согласно описанию серии MASTER, возможно расширение функционала.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• IP30 исключает применение во влажных помещениях, на улице или в местах с риском попадания пыли и брызг.
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или дистанционный контроль без внешнего модуля.
• Уставка тепловой защиты указана как 400 А - вероятно, ошибка в данных, так как она превышает номинальный ток в 10 раз. Реальное значение должно быть около 40–45 А. Перед монтажом сверьте данные с паспортом изделия.
• Требует монтажа на плату/DIN-рейку - не является компактным встраиваемым устройством для малогабаритных щитов без подготовки.

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей насосов и вентиляторов.
• Распределительный пункт в холодильном комплексе - обеспечение безопасности при колебаниях напряжения.
• Производственные линии с частыми пусками - благодаря износостойкости 8500 циклов подходит для интенсивного режима.
• Объекты с удалённым управлением - использование моторного привода для дистанционного отключения при аварии.

Практические советы

• Проверьте соответствие сечения кабеля и номинала автомата - для 40 А используйте провод 6–10 мм2 (медный).
• При использовании моторного привода убедитесь, что источник питания (24 В) стабилен и защищён от скачков.
• Если нужна сигнализация состояния - выберите модель с вспомогательными контактами или установите отдельный модуль.
• Не устанавливайте в открытых щитах - IP30 не защищает от влаги и пыли. Только внутренняя установка в закрытых шкафах.
• При первом включении - проверьте правильность срабатывания магнитного расцепителя тестером тока КЗ (не более 25 кА!).
• Срок службы 15 лет достигается при регулярной проверке винтовых зажимов - периодически подтягивайте контакты (раз в год).
