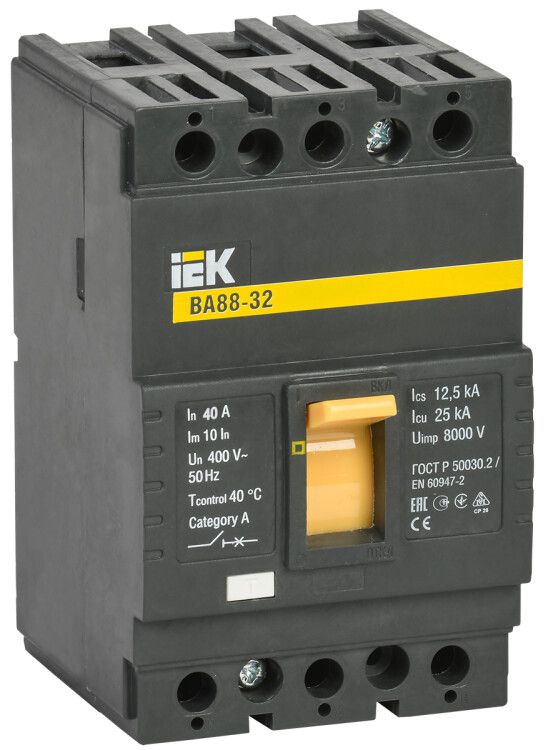

Автоматический выключатель ВА88-32 3Р 40А 25кА - SVA10-3-0040 IEK

Автоматический выключатель ВА88-32 3Р 40А 25кА от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство подходит для промышленных щитов, устанавливается на DIN-рейку и обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Автоматический выключатель ВА88-32 3Р 40А 25кА используется для защиты трёхфазных сетей переменного тока с напряжением до 400 В. Он применяется в промышленных электроустановках: на станках, конвейерах, распределительных щитах, системах автоматизации. Выключатель защищает оборудование от повреждений при перегрузках и аварийных токах, а также позволяет вручную включать и отключать нагрузку.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - максимум для работы в сети переменного тока
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Уставка магнитного расцепителя: 12,5 × In (т.е. 500 А) - срабатывает при токе выше этого значения
• Диапазон регулировки теплового расцепителя: 400 А - указание на предельную возможную настройку, фактическая уставка равна 40 А
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Род тока: переменный (AC)
• Способ подключения: винтовые зажимы - требует затяжки отверткой
• Привод: ручной рычажковый - управление вручную через рычаг
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и влажности до 98%
• Монтаж: на DIN-рейку (да), монтажная плата - совмещённый тип крепления
• Оснащение: есть расцепитель минимального напряжения - отключает при падении напряжения ниже установленного порога
• Моторный привод: да - возможность подключения внешнего привода для удалённого управления
• Контакты: нет дополнительных НЗ/НО - не имеет вспомогательных контактов

Совместимость и монтаж

Автоматический выключатель ВА88-32 3Р 40А 25кА совместим с DIN-рейкой типа TS35. Монтаж осуществляется путём защёлкивания на рейку - достаточно плотно придавить устройство сверху. Для подключения проводов используются винтовые зажимы: рекомендуется использовать медные жилы сечением до 25 мм2. Подключение к моторному приводу и расцепителю минимального напряжения выполняется через боковые клеммы - требуется наличие соответствующих модулей. Устройство не требует специального инструмента, но важно проверить правильность затяжки винтов после монтажа.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствие этим нормам гарантирует соответствие международным стандартам IEC 60947-2. Устройство прошло сертификацию на безопасность и электромагнитную совместимость. IP30 не обеспечивает защиту от влаги - не допускается установка во влажных помещениях без дополнительной герметизации или в закрытых щитах.

Преимущества

• Компактные габариты - на 10–20% меньше, чем у аналогов других отечественных производителей, экономит место в щите
• Встроенные функции: расцепитель минимального напряжения и моторный привод позволяют реализовать сложные системы автоматики без внешних устройств
• Простой монтаж на DIN-рейку - не требует дополнительных креплений
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Устойчивость к климатическим воздействиям - исполнение УХЛ3 делает его пригодным для холодных и влажных помещений

Ограничения применения

• Не предназначен для постоянного использования вне закрытых щитов - степень защиты IP30 исключает открытую установку
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию состояния без внешних модулей
• Не подходит для сетей постоянного тока - только переменный ток AC
• Требуется точная настройка расцепителей - неверная уставка может вызвать ложные срабатывания или отказ защиты
• Максимальный ток отключения 25 кА - не подходит для крупных промышленных объектов с высокими токами КЗ (>25 кА)

Примеры использования

• Защита трёхфазного двигателя мощностью до 18 кВт в цеху
• Щит питания конвейерной линии с частотными преобразователями
• Распределительный щит на производстве с необходимостью удалённого отключения через моторный привод
• Система освещения и оборудования в холодном складском помещении (при наличии термокамеры)

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 40 А - лучше иметь запас 10–15%
• Проверьте посадочные размеры перед монтажом: хотя он стандартизирован, некоторые старые щиты имеют нестандартные рейки
• Если нужна сигнализация срабатывания - используйте внешний контактный модуль, так как в этом экземпляре их нет
• При использовании моторного привода - подключайте его только при отключенном питании
• Регулярно проверяйте состояние винтовых зажимов - особенно в вибрационных средах
• Не устанавливайте рядом с источниками тепла - перегрев снижает реальный порог срабатывания теплового расцепителя
