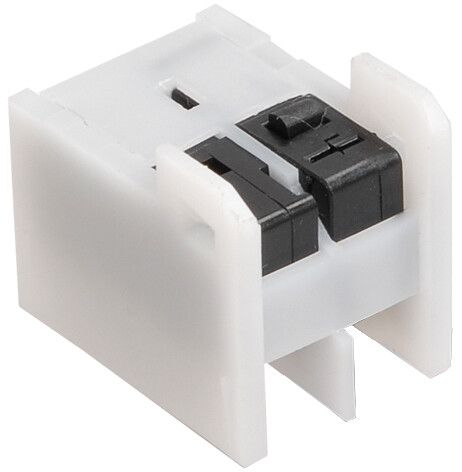

Контакт аварийный АК-125(160)А KARAT 160А 400В IEK SVA10D-AK-1

Аварийный контакт АК-125(160)А от IEK (ИЭК) - вспомогательный контакт, который сигнализирует о срабатывании модульного автоматического выключателя серии KARAT. Артикул sva10d-ak-1 используется для передачи сигнала в системы управления, контроля и аварийной защиты.

Назначение и область применения

Аварийный контакт АК-125(160)А устанавливается на модульные автоматические выключатели и реагирует на любое отключение основных контактов. Он фиксирует следующие события:

• сработала защита от перегрузки или короткого замыкания;
• сработал независимый расцепитель;
• сработал расцепитель минимального напряжения;
• была нажата кнопка «ТЕСТ».

Как только автоматический выключатель снова переводится в положение «Включено», контакт автоматически возвращает сигнал в исходное состояние. Это позволяет использовать его в системах учёта отказов, цепях оповещения, ЛВС и панелях управления.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный коммутируемый ток: 10 А
• Количество переключающих контактов: 2 (нормально закрытые - НЗ)
• Количество нормально открытых контактов: 0
• Вид привода: ручной (реализуется через механическую связь с автоматическим выключателем)
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допускает повышенную влажность и запыление

Совместимость и монтаж

Аварийный контакт АК-125(160)А совместим со всеми модульными автоматическими выключателями серии KARAT, имеющими соответствующий штыревой интерфейс. Монтаж выполняется путём защёлкивания на боковой поверхности автомата - никаких проводов или креплений не требуется. Контакт работает только при установленном на него автоматическом выключателе; самостоятельная установка невозможна.

Подключение внешней цепи осуществляется через два вывода: один для каждого из двух переключающих контактов. Оба контакта работают как нормально закрытые (НО = 0), то есть замыкают цепь при отключенном автомате и размыкают при включённом.

Безопасность и стандарты

Аварийный контакт АК-125(160)А соответствует требованиям ГОСТ Р 50030.2–2019 (МЭК 60947-2) для аппаратов низковольтного распределения. Применение в соответствии с классом IP20 обеспечивает защиту от доступа пальцев и крупных предметов, но не предназначена для работы во влажных средах вне корпуса.

Преимущества

• Не требует внешнего питания - полностью пассивный элемент, работающий за счёт механического движения автомата.
• Высокая надёжность: контакты рассчитаны на 10 А, что достаточно для большинства цепей сигнализации.
• Простота установки: не нуждается в доработках, легко интегрируется в существующие щитовые решения.
• Автоматическая сбросовая функция: после восстановления питания контакт сам возвращается в рабочее состояние, снижает необходимость обслуживания.

Ограничения применения

• Не применяется с автоматами других серий - только с KARAT от IEK.
• Не предназначен для коммутации силовых нагрузок - только для слаботочных цепей управления и сигнализации.
• Климатическое исполнение УХЛ3 не гарантирует работу при постоянной конденсации воды или попадании жидкости внутрь щита.
• Отсутствие нормально открытых контактов ограничивает гибкость проектирования - нельзя использовать для активной сигнализации “вкл.”, только “выкл.”.

Примеры использования

• Цепь звукового или светового оповещения в распределительном щите при отключении автомата.
• Подключение к PLC или контроллеру для регистрации аварийных отключений в производственной линии.
• Система удалённого мониторинга состояния оборудования на объектах ЖКХ, энергообъектах, насосных станциях.
• Функциональный тестовый режим: при нажатии кнопки «ТЕСТ» система получает сигнал, подтверждающий работоспособность расцепителей.

Практические советы

• Проверьте соответствие модели автомата - контакт АК-125(160)А устанавливается только на автоматы с правильным типом крепления (обычно указано в документации KARAT).
• При использовании нескольких контактов в одном щите - помечайте провода, чтобы отличить, какой именно автомат сработал.
• Не используйте этот контакт вместо реле или контактора - он не рассчитан на частые переключения выше 1000 операций в год.
• При работе в условиях высокой влажности (например, в подвале) обязательно герметизируйте место входа проводов в щит, так как сам контакт не имеет защиты от влаги.
