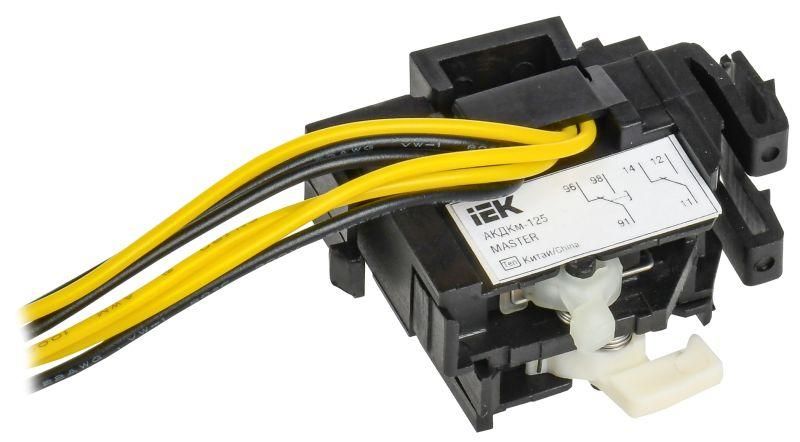

Контакт совмещенный АКДКм-125 (АКДКм-32) MASTER IEK (ИЭК) SVA10D-AK-DK-02

Контакт совмещенный АКДКм-125 (АКДКм-32) от бренда IEK предназначен для установки на модульные автоматические выключатели серии MASTER. Он сигнализирует о состоянии силовых контактов - включен, отключен или сработал в аварии - и позволяет контролировать работу защиты без дополнительных датчиков.

Назначение и область применения

Контакт совмещенный АКДКм-125 (АКДКм-32) используется для передачи сигналов о положении силовых контактов автомата: включено, отключено или сработало в аварийном режиме. Подходит для систем управления, где важно знать состояние защиты в реальном времени - например, в щитах автоматизации, на производстве, в системах энергообеспечения.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Максимальный ток главного устройства: 125 А
• Максимальный ток через контактную группу: 125 А
• Коммутируемый ток вспомогательной цепи: 1 А
• Количество переключающих контактов: 2 (нормально разомкнутый + нормально замкнутый)
• Габаритная ширина: 25 мм (соответствует одному модулю DIN-рейки)
• Тип устройства: вспомогательный / сигнальный контакт
• Устанавливается на: модульный автоматический выключатель (MCB) серии MASTER IEK

Совместимость и монтаж

Контакт совмещенный АКДКм-125 (АКДКм-32) устанавливается исключительно на автоматические выключатели серии MASTER IEK. Совместим со всеми моделями этого семейства, имеющими соответствующую посадочную площадку. Монтаж выполняется путём защёлкивания на фронтальной части автомата - без инструментов. Убедитесь, что автомат находится в отключенном состоянии перед установкой. После монтажа проверьте механическую фиксацию и работоспособность контактов тестовым импульсом.

Преимущества

• Объединяет два типа сигналов - контроль состояния включения и аварийного отключения - в одном компактном элементе
• Не требует внешнего питания - работает за счёт механической связи с механизмом автомата
• Поддерживает сигналы от всех типов расцепителей: независимого, минимального напряжения, а также от кнопки «Тест»
• Стандартная ширина 25 мм - легко помещается в плотно заполненные щиты
• Высокая надёжность контактов благодаря оптимизированной конструкции от IEK

Ограничения применения

• Не совместим с автоматическими выключателями других серий или брендов - даже если они имеют аналогичную ширину
• Не предназначена для коммутации нагрузок выше 1 А - использовать можно только для управления слаботочными цепями (например, реле, индикация, PLC-входы)
• Не рассчитана на постоянное подключение к высокотоковым цепям - только для сигнализации
• Не следует устанавливать на автоматы, находящиеся под напряжением - риск поражения током

Примеры использования

• Сигнализация отключения автомата на панели управления станка
• Формирование сигнала «Автомат сработал» в системе SCADA
• Индикация работы расцепителя минимального напряжения в щите резервного питания
• Логика «остановить конвейер» при срабатывании защиты по току
• Контроль состояния автоматического выключателя после нажатия кнопки «Тест»

Практические советы

• Проверяйте соответствие модели автомата - контакт совмещенный АКДКм-125 (АКДКм-32) работает только с MCB серии MASTER IEK
• При использовании в цепях PLC убедитесь, что входной ток не превышает 1 А - используйте промежуточное реле при больших нагрузках
• При сборке щита учитывайте, что контакт занимает один модуль - планируйте место рядом с автоматом
• После установки протестируйте работу контакта: переведите автомат в положение OFF и ON - измерьте замыкание/размыкание контактов мультиметром
• Записывайте номер артикула SVA10D-AK-DK-02 при закупке - он точнее, чем название, особенно при заказе онлайн
