Контакт совмещенный АКДКм-250e (АКДКм-35) MASTER электронный расцепитель - SVA31D-AK-DK-02 IEK

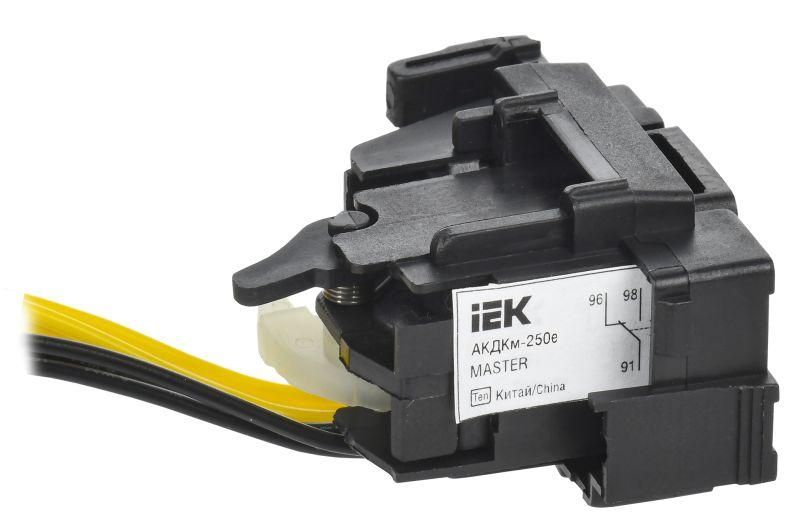

Контакт совмещенный АКДКм-250e (АКДКм-35) с электронным расцепителем от бренда IEK предназначен для установки на модульные автоматы серии MASTER для передачи сигналов о состоянии силового выключателя - в нормальном режиме, при аварии или тестировании.

Назначение и область применения

Контакт совмещенный АКДКм-250e (АКДКм-35) с электронным расцепителем используется для сигнализации состояния модульного автоматического выключателя. Он фиксирует и передаёт информацию о трёх событиях: когда силовые контакты замкнуты (выключатель включен), когда произошло аварийное отключение (например, из-за перегрузки или КЗ), и когда сработал независимый расцепитель, расцепитель минимального напряжения или была нажата кнопка «Тест». Это позволяет системам управления, пультам или PLC получать точную информацию о работе защиты без необходимости внешнего контроля.

Технические характеристики

• Тип изделия: контакт сигнальный совмещённый (дополнительный + аварийный)
• Номинальный коммутируемый ток: 1 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество нормально открытых (НО) контактов: 2
• Количество переключающих контактов: 2
• Габаритная ширина: 28 TE (соответствует ширине двух модулей автоматических выключателей)
• Поддерживаемый род тока: только переменный (AC)
• Максимальный ток главного устройства: до 250 А

Совместимость и монтаж

Контакт совмещенный АКДКм-250e (АКДКм-35) с электронным расцепителем устанавливается исключительно на модульные автоматические выключатели серии MASTER от IEK. Совместимость обеспечивается за счёт стандартизированной механической посадки и электрической связи через внутренние механизмы автомата. Установка выполняется путём плотного защёлкивания на направляющие корпуса выключателя - никаких дополнительных креплений или проводов не требуется. Подключение сигнальных цепей осуществляется к выводам контакта после монтажа.

Безопасность и стандарты

Произведено в соответствии с требованиями международных стандартов IEC/EN 60947-2 для аппаратов низковольтного распределения. Материалы корпуса соответствуют классу горючести UL94 V-0. Электронный расцепитель внутри контакта работает в пределах допустимой температурной нагрузки, указанной для серийных изделий IEK MASTER.

Преимущества

• Объединяет два типа сигналов - состояние включения и аварийное отключение - в одном компактном элементе
• Не требует внешних датчиков или сложной проводки - сигнал берётся прямо от механизма автомата
• Стандартная ширина 28 TE легко помещается в щитовой ряд без увеличения габаритов
• Высокая надёжность контактов благодаря медному сплаву и золочению поверхности
• Совместим со всеми автоматами серии MASTER IEK - гарантия совпадения механики и электрики

Ограничения применения

• Не постоянный ток (DC) - только переменный ток AC до 400 В
• Не предназначена для работы с токами выше 1 А в сигнальной цепи - максимальная нагрузка контролируется
• Несовместима с автоматическими выключателями других серий или брендов - даже аналогичными по ширине
• Не рекомендовано использовать вне закрытых щитов - среда должна быть свободна от агрессивных паров, масла и оседающей пыли высокой концентрации

Примеры использования

• На промышленных станках - оповещение системы управления о внезапном отключении питания из-за перегрузки
• В системах бесперебойного питания - контроль активности входного автомата для запуска резерва
• На конвейерах - формирование сигнала “останов” при срабатывании теплового расцепления
• В административных зданиях - индикация отказа автоматического выключателя на этажном щите через HMI

Практические советы

• Перед установкой проверьте соответствие модели автомата - он должен быть именно из серии MASTER IEK
• При подключении сигнальных проводов используйте жилы сечением не более 1,5 мм2 - большие провода могут повредить клеммы
• Не затягивайте клеммы слишком сильно - риск деформации пластиковых деталей
• Если нужна индикация только одного события (например, только аварийное отключение), второй контакт остаётся свободным - ничего дополнительно делать не надо
• Проверяйте работу контакта после монтажа: нажмите кнопку «Тест» на автомате - должны измениться показания на принимающем устройстве
