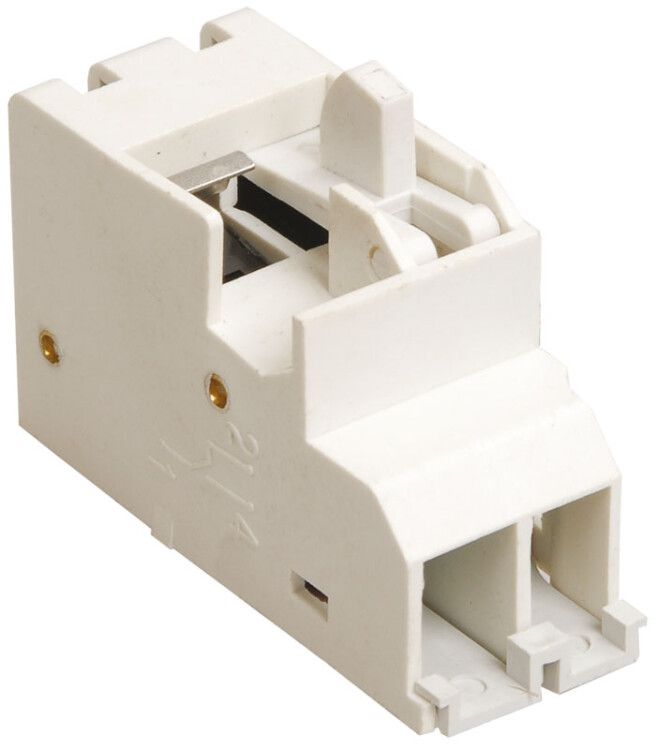

Контакт аварийный АК-250/400А KARAT 400А 400В AC IEK SVA30D-AK-1

Аварийный контакт АК-250/400А от IEK - вспомогательный контакт, предназначенный для передачи сигнала о сработавшем автомата серии KARAT. Устанавливается на модульный автоматический выключатель и используется в системах управления и контроля промышленного оборудования.

Назначение и область применения

Аварийный контакт АК-250/400А фиксирует и передает сигнал о том, что основной автоматический выключатель отключился из-за:

• перегрузки;
• короткого замыкания;
• действия независимого расцепителя;
• срабатывания расцепителя минимального напряжения;
• нажатия кнопки «ТЕСТ».

Как только главные контакты автомата снова включаются, контакт автоматически возвращает себя в исходное состояние - сигнал прекращается. Подходит для интеграции в системы аварийной сигнализации, пульты управления, ЛВС и SCADA-системы на объектах с высокой требовательностью к контролю состояния электрооборудования.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный коммутируемый ток: 10 А
• Количество переключающих контактов: один (1NO - нормально разомкнутый)
• Тип управляющего напряжения: переменный ток (AC)
• Вид привода: ручной (срабатывает механически через механизм автомата)
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Тип изделия: вспомогательный / сигнальный контакт
• Совместим с модульными автоматическими выключателями серии KARAT

Совместимость и монтаж

Аварийный контакт АК-250/400А устанавливается непосредственно на модульный автоматический выключатель серии KARAT. Механизм контакта защелкивается на специальном креплении боковой поверхности автомата - никаких дополнительных кабельных соединений или инструментов не требуется. Контакт работает только совместно с автоматами этой же серии; несовместим с устройствами других брендов или серий. Для проверки правильности установки после монтажа необходимо выполнить тестовое отключение автомата - контакт должен изменить своё состояние.

Безопасность и стандарты

Аварийный контакт АК-250/400А соответствует требованиям ГОСТ Р 50030.2–2019 (МЭК 60947-2) для аппаратов низковольтного распределения. Климатическое исполнение УХЛ3 обеспечивает надежную работу в условиях производственных помещений с колебаниями температуры и влажности. Напряжение 400 В и ток 10 А позволяют использовать контакт в цепях управления без необходимости применения дополнительных реле.

Преимущества

• Простая механическая связь с автоматом - нет внешних проводов для активации
• Автоматическая деактивация при восстановлении питания - снижает риск ложных сигналов
• Высокая надежность благодаря жесткой интеграции с корпусом автомата
• Не требует внешнего питания - полностью пассивный элемент
• Поддерживает диагностику в реальном времени без сложной настройки

Ограничения применения

• Не применяется для коммутации силовых цепей - только для сигнальных (до 10 А, 400 В AC)
• Не подходит для постоянного тока (DC); использование с DC может повредить контакт
• Не устанавливается на автоматы вне серии KARAT - даже аналогичные модели других производителей не подходят
• Не рассчитан на частые ручные операции - срабатывает только при отключениях автомата, не является кнопочным управлением
• Запрещена работа при температурах ниже −40 C и выше +40 C

Примеры использования

• Система сигнализации на конвейере: при отключении автомата по перегрузке - горит лампа “Авария” на пульте
• SCADA-система на заводе: входной дискретный сигнал от АК-250/400А показывает статус защиты в реальном времени
• Обслуживание насосных станций: оператор получает оповещение о срабатывании защиты без вскрытия щита
• Тестирование безопасности: при нажатии кнопки “TEST” на автомате - система регистрирует реакцию всей цепи

Практические советы

• Проверьте соответствие типа автомата - контакт АК-250/400А совместим только с модульными автоматами IEK KARAT, а не с другими линейками IEK
• При монтаже убедитесь, что контакт плотно зафиксирован - плохой контакт может вызвать ложное отсутствие сигнала
• Не используйте этот контакт для управления нагрузкой более 10 А - он не предназначен для этого
• Для удалённого наблюдения подключите выход контакта к PLC или релейному модулю, а не напрямую к световым индикаторам большой мощности
• При обслуживании щита всегда отключайте питание прежде чем снимать или менять контакт - хотя он пассивный, связан с силовой частью автомата
