Совмещенный контакт АКДК-125/160А | SVA10D-AK-DK-1 IEK

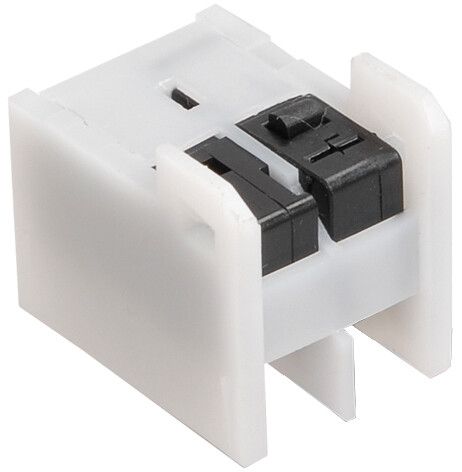

Совмещенный контакт АКДК-125/160А от IEK (ИЭК), артикул sva10d-ak-dk-1, предназначен для передачи сигналов о состоянии модульного автоматического выключателя - например, при срабатывании от перегрузки или аварии. Он сочетает в себе два функциональных контакта в одном компактном корпусе, что упрощает монтаж и повышает надёжность контроля.

Назначение и область применения

Совмещенный контакт АКДК-125/160А используется для передачи сигнала о положении контактов автоматического выключателя ВА88. Он фиксирует момент срабатывания автомата - будь то из-за сверхтока, действия независимого расцепителя или снижения напряжения ниже допустимого уровня. Этот контакт позволяет интегрировать автомат в системы управления, сигнализации или автоматизации - например, в панели управления станков, системах освещения, конвейерах или распределительных щитах.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный коммутируемый ток: 10 А (AC)
• Тип изделия: дополнительный контакт совмещённого типа (АК + ДК)
• Тип управляющего напряжения: переменный ток (AC)
• Количество переключающих контактов: один (1)
• Устанавливается на: модульный автоматический выключатель ВА88

Совместимость и монтаж

Совмещенный контакт АКДК-125/160А монтируется исключительно на автоматические выключатели серии ВА88 от IEK. Установка происходит механически - контакт защёлкивается на боковой поверхности автомата без необходимости дополнительной проводки до установки. Подключение внешней цепи выполняется через клеммы на самом контакте. Для работы требуется только подача напряжения до 400 В AC и нагрузка не более 10 А. Контакт не требует внешнего питания - он работает как пассивный переключатель, реагирующий на движение механизма автомата.

Безопасность и стандарты

Совмещенный контакт АКДК-125/160А соответствует требованиям к электрооборудованию для внутренних установок. Произведён в рамках серии KARAT, которая прошла сертификацию в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Напряжение и ток рассчитаны на безопасную работу в условиях промышленных и жилых сетей.

Преимущества

• Объединяет два типа контактов - аварийный (АК) и дополнительный (ДК) - в одном корпусе, экономя место в щите
• Не требует отдельного источника питания - работает за счёт механического воздействия от автомата
• Высокая надёжность контактов благодаря качественным материалам и герметичной конструкции
• Легко заменить или добавить при обслуживании - не нужно менять весь автомат

Ограничения применения

• Подходит только для автоматических выключателей ВА88 - несовместим с другими типами МCB, даже от IEK
• Не предназначен для коммутации силовых цепей - максимальная нагрузка 10 А, только для сигнальных цепей
• Не работает с постоянным током (DC) - только переменный ток (AC)
• Не следует использовать в средах с высокой вибрацией без дополнительной фиксации - возможен самопроизвольный отрыв

Примеры использования

• Сигнализация срабатывания автомата на панели управления цехового оборудования
• Подключение к PLC для отслеживания отказов в системе автоматизации
• Запуск звуковой или световой тревоги при отключении группы потребителей
• Фиксация факта сработавшего расцепителя в системах учёта энергоэффективности

Практические советы

• Перед установкой проверьте, что ваш автомат - именно модель ВА88; другие автоматы серии KARAT не подходят
• При подключении сигнальной цепи используйте медный провод сечением не менее 0,5 мм2 - этого достаточно для токов до 10 А
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую основу контакта
• Если нужен сигнал о положении “вкл” / “выкл”, а не только о срабатывании - убедитесь, что выбран правильный тип контакта (дополнительный vs аварийный); в этом изделии они совмещены, поэтому сигнал будет активен при любом изменении состояния
• При групповой установке нескольких контактов - планируйте свободное пространство между автоматами, чтобы не мешали друг другу
