Дополнительный контакт ДК-630/800/1600А - SVA50D-DK-1 IEK

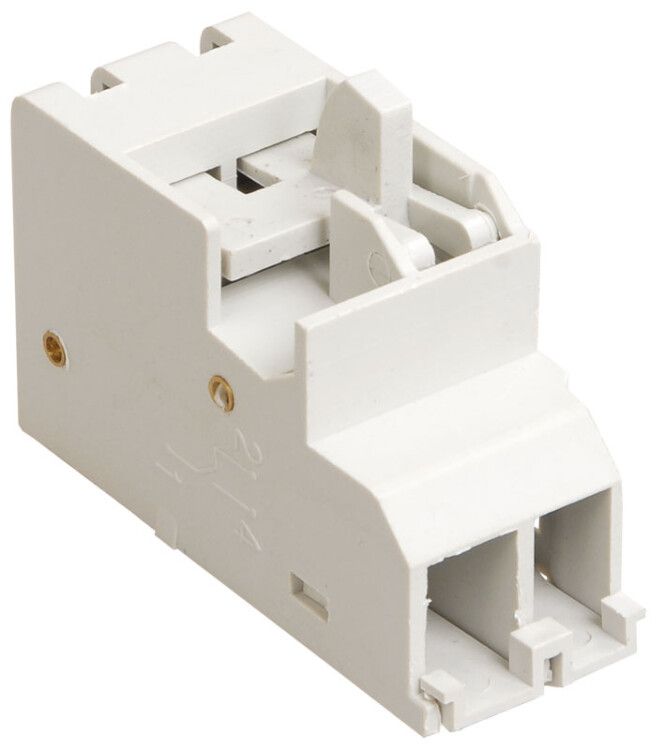

Дополнительный контакт ДК-630/800/1600 А от IEK (ИЭК) - модульный вспомогательный выключатель, предназначенный для передачи сигнала о состоянии силовых контактов автомата: включён или отключён. Артикул sva50d-dk-1 используется в системах управления и контроля на промышленных объектах.

Назначение и область применения

Дополнительный контакт ДК-630/800/1600 А не управляет нагрузкой, а лишь сообщает о положении основного автоматического выключателя. Он подключается к цепям сигнализации, контроллерам, пультам управления или реле для отображения состояния: “включено” или “отключено”. Применяется совместно с автоматическими выключателями серии KARAT от IEK, особенно в щитах распределения электроэнергии, на станках, конвейерах, насосных станциях и других объектах, где требуется удалённый контроль состояния защиты.

Технические характеристики

• Тип устройства: Модульный автоматический выключатель (вспомогательный контакт)
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный коммутируемый ток: 10 А (переменный ток AC)
• Тип управляющего напряжения: Переменный ток (AC)
• Количество переключающих контактов: 1 (нормально открытый или нормально закрытый - зависит от установки)
• Вид привода: Ручной (активируется механически через движение рычага основного автомата)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость

Совместимость и монтаж

Дополнительный контакт ДК-630/800/1600 А монтируется на DIN-рейку и фиксируется на корпусе автоматических выключателей серии KARAT. Совместим со всеми моделями КАРАТ с соответствующим креплением: 630 А, 800 А, 1600 А. Подключение осуществляется к клеммам контакта - провода зачищаются на 6–8 мм, затягиваются моментом 0,4–0,5 Нм. Не требует внешнего питания - сигнал формируется механически при перемещении главного контакта автомата. Для правильной работы необходимо, чтобы основной автомат был установлен в том же шкафу и имел механическую связь с контактом.

Безопасность и стандарты

Дополнительный контакт ДК-630/800/1600 А соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает изолированное разделение между силовой цепью и цепью управления. Сертифицирован для использования в промышленных условиях с уровнем загрязнения 2.

Преимущества

• Надёжная механическая связь с основным автоматом - исключает ложные срабатывания
• Не требует внешнего источника питания - снижает сложность системы
• Высокая долговечность контактов при работе на 10 А AC
• Стандартный модульный форм-фактор - легко заменить или добавить в существующий щит
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях и на улице в защищённых шкафах

Ограничения применения

• Не предназначен для коммутации мощных нагрузок - только для сигнальных цепей (до 10 А)
• Не работает с постоянным током (DC) - только переменный ток (AC)
• Требует точного совмещения с конкретными моделями автоматов KARAT; несовместим с другими сериями без адаптеров
• Не имеет собственной защиты - не предохраняет от перегрузок или коротких замыканий

Примеры использования

• Подключение к панели управления станка: световая индикация “Автомат включен”
• Связь с PLC: передача сигнала “Отключение по перегрузке” в систему мониторинга
• Сигнализация аварийного отключения в распределительном щите
• Интеграция в систему учёта времени работы оборудования

Практические советы

• Проверьте соответствие модели автомата - ДК-630/800/1600 А подходит только к KARAT с указанными номиналами
• При монтаже убедитесь, что механизм контакта свободно перемещается - не должно быть зажатых проводов или деформаций корпуса
• Для надёжной связи используйте жилы сечением 0,5–2,5 мм2 - более толстые провода могут повредить клеммы
• При использовании в высокой влажности - проверяйте герметичность шкафа, так как сам контакт не имеет IP-защиты
• Замена контакта возможна без демонтажа всего автомата - достаточно отключить питание и отсоединить провода
