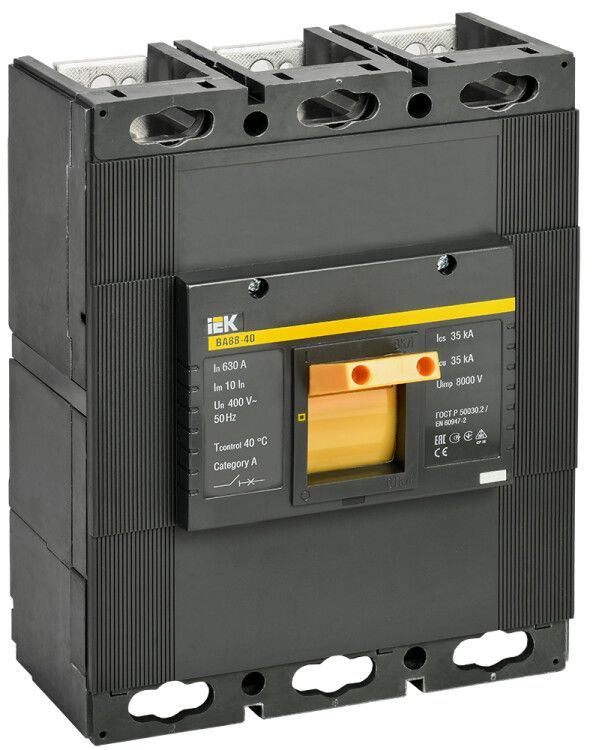

Автоматический выключатель ВА88-40 3Р 630А 35кА - SVA50-3-0630 IEK

Автоматический выключатель 3-полюсный 630А 35кА ВА88-40 от IEK предназначен для защиты промышленных электрических сетей до 400 В переменного тока от перегрузок, коротких замыканий и просадок напряжения. Устройство с втычным подключением и рычажковым управлением обеспечивает надежную работу в условиях повышенной нагрузки, а компактная конструкция упрощает сборку распределительных щитов.

Назначение и область применения

Автоматический выключатель 3-полюсный 630А 35кА ВА88-40 используется в промышленных электроустановках для защиты мощных потребителей: двигателей, трансформаторов, конвейеров, сварочных аппаратов и другого оборудования с высокими пусковыми токами. Он обеспечивает отключение цепи при аварийных ситуациях - перегреве, КЗ или падении напряжения ниже допустимого уровня. Также подходит для частых оперативных включений и отключений.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепителя: 10 × In (6300 А) - срабатывает при токе в десять раз выше номинала
• Диапазон регулировки теплового расцепителя: до 6300 А - возможность адаптации под различные нагрузки
• Степень защиты: IP30 - защищён от доступа пальцами и твердыми предметами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Подключение силовых контактов: винтовое - требует затяжки клемм усилием, соответствующим рекомендациям
• Привод: ручной, рычажковый - удобное визуальное определение состояния (включен/выключен)
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже установленного порога
• Монтаж: на монтажную плату - не на DIN-рейку
• Конструкция: встраиваемое устройство с втычным подключением - контакты входят в гнезда на плате

Совместимость и монтаж

Автоматический выключатель 3-полюсный 630А 35кА ВА88-40 устанавливается исключительно на монтажную плату через втычные контакты. Для этого требуется подготовить печатную плату с соответствующими гнездами. Подключение силовых проводов выполняется через винтовые зажимы - необходимо использовать медные жилы подходящего сечения и затягивать клеммы с моментом, указанным в руководстве. Монтаж на DIN-рейку невозможен - отличие от моделей ВА88-32/33. При наличии моторного привода (опционально) возможно удалённое управление, но он не входит в базовую комплектацию.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 630А 35кА ВА88-40 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Обеспечивает классическую двухступенчатую защиту: тепловая - против длительных перегрузок, электромагнитная - против внезапных КЗ. Наличие расцепителя минимального напряжения повышает безопасность при сбоях питания. IP30 не предохраняет от попадания жидкости - запрещено использование во влажных средах без дополнительной защиты.

Преимущества

• Компактные габариты - на 10–20% меньше аналогов от других отечественных производителей, экономит место в щите
• Высокая отключающая способность (35 кА) - подходит для систем с большими потенциальными токами КЗ
• Настроенный магнитный расцепитель на 10In - идеально для защиты двигателей с высокими пусковыми токами
• Встроенная защита от просадки напряжения - предотвращает самопроизвольный запуск оборудования после восстановления питания
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для установки на DIN-рейку - только на монтажную плату
• Защита IP30 не обеспечивает герметичность - нельзя применять в сырых, пыльных или открытых помещениях
• Работает только с переменным током - не совместим с постоянным током (DC)
• Максимальный ток регулировки теплового расцепителя - 6300 А; при нагрузках выше этого значения требуется другой аппарат
• Не имеет встроенной защиты от импульсных перенапряжений - при необходимости используются внешние устройства

Примеры использования

• Щиты питания крупных асинхронных двигателей на заводах
• Распределительные пункты конвейерных линий в пищевой и химической промышленности
• Центральные точки защиты трансформаторных подстанций 400 В
• Системы управления насосными станциями и вентиляционными комплексами

Практические советы

• При выборе проверьте посадочные отверстия на плате - они должны точно соответствовать форме втычных контактов ВА88-40
• Не используйте многожильные провода без наконечников - при винтовом подключении возможна потеря контакта
• Убедитесь, что система питания не будет работать при напряжении ниже 80% от номинала - иначе расцепитель минимального напряжения будет постоянно отключать устройство
• Для защиты от скачков напряжения установите параллельно с ВА88-40 Surge Protection Device (SPD)
• Проверяйте состояние контактных групп каждые 2 года - особенно при частых оперативных включениях
• Если нужна дистанционная командировка - заказывайте модель с моторным приводом отдельно
