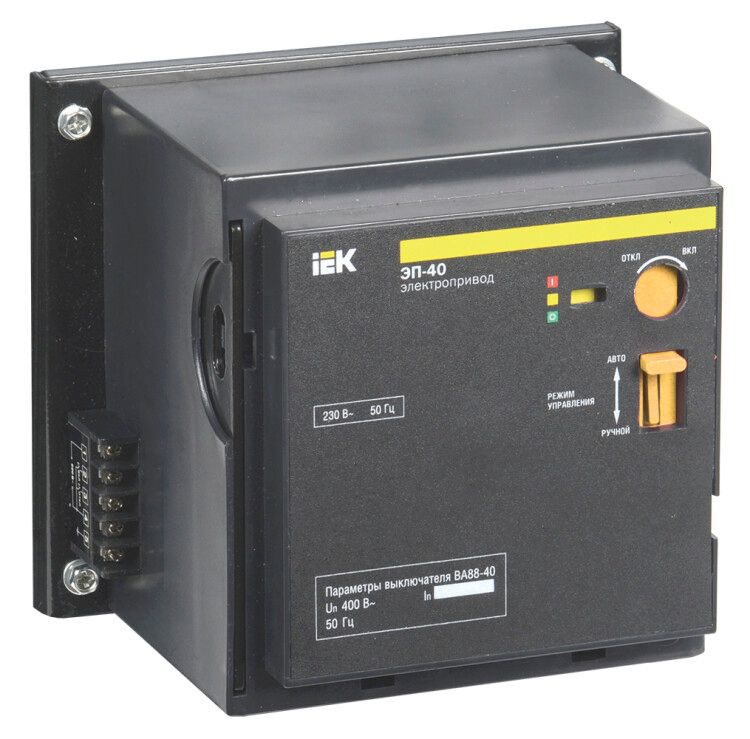

Электропривод ЭП-40 230В | SVA50D-EP IEK

Электропривод ЭП-40 230В от IEK (ИЭК) - стационарное устройство для дистанционного управления автоматическими выключателями серии ВА88. Артикул sva50d-ep позволяет легко интегрировать его в системы АВР и распределительные щиты, обеспечивая безопасное и точное включение/отключение нагрузки без физического доступа к аппарату.

Назначение и область применения

Электропривод ЭП-40 230В предназначен для удалённого включения и отключения автоматических выключателей типа ВА88. Он используется там, где требуется управление питанием издалека - например, в главных распределительных щитах, вводно-распределительных устройствах (ВРУ) или щитах управления. Особенно эффективен в системах автоматического включения резерва (АВР), когда переключение между основным и резервным источником происходит без участия оператора.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления и питания: 230 В
• Тип привода: моторный - работает за счёт встроенного электродвигателя
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает температуру от −40 C до +40 C и повышенную влажность
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет корпуса: черный
• Совместимость с силовым выключателем: да - специально создан для установки на автоматы ВА88

Совместимость и монтаж

Электропривод ЭП-40 230В совместим исключительно с автоматическими выключателями серии ВА88. Монтировать его можно только на соответствующие модели этих выключателей - адаптеры или переходники не предусмотрены. Установка выполняется механическим защёлкиванием на переднюю панель аппарата. Подключение проводов управления осуществляется через клеммник на боковой стенке. Напряжение 230 В подаётся на входные контакты привода - он не требует внешнего блока питания.

Безопасность и стандарты

Электропривод ЭП-40 230В соответствует требованиям ГОСТ Р 50030.2 и применяется в соответствии с правилами электроустановок (ПУЭ). Конструкция защищена от случайного вмешательства - механизм имеет механическую блокировку при ручном управлении. Привод не предназначен для работы во взрывоопасной среде или вне закрытых помещений.

Преимущества

• Высокая надёжность - моторный привод с гарантией 15 лет
• Простой монтаж - не требует доработки шкафа или изменения схемы подключения выключателя
• Стандартная совместимость - идеально подходит для серийных решений с ВА88
• Не нуждается в дополнительных преобразователях - работает напрямую от сети 230 В

Ограничения применения

• Не совместим с другими типами автоматов - только ВА88
• Не предназначен для наружной установки - даже при исполнении УХЛ3 требует защиты от осадков и прямого попадания воды
• Не поддерживает частотное регулирование - работает только в режиме “вкл./выкл.”
• Не рекомендован для частого циклического включения более 10 раз в час - возможен перегрев двигателя

Примеры использования

• АВР в жилых домах - автоматический перевод нагрузки с основного на резервный генератор
• Промышленные щиты - дистанционное отключение оборудования при аварии
• Объекты с высокой степенью автоматизации - управление питанием из центрального пункта контроля
• Здания с ограниченным доступом - управление рубильниками из диспетчерской комнаты

Практические советы

• Перед установкой проверьте модель автомата - только ВА88 с пометкой “совместим с ЭП-40”
• При монтаже убедитесь, что зазор между приводом и корпусом выключателя не препятствует ходу механизма
• Подключайте провода к клеммнику с учётом полярности - хотя привод не чувствителен к фазе, неправильное соединение может повредить контроллер
• Не используйте привод в условиях постоянной вибрации - это снижает срок службы подвижных деталей
• При замене старого привода - сохраните оригинальную схему подключения, так как новые версии могут отличаться расположением клемм
