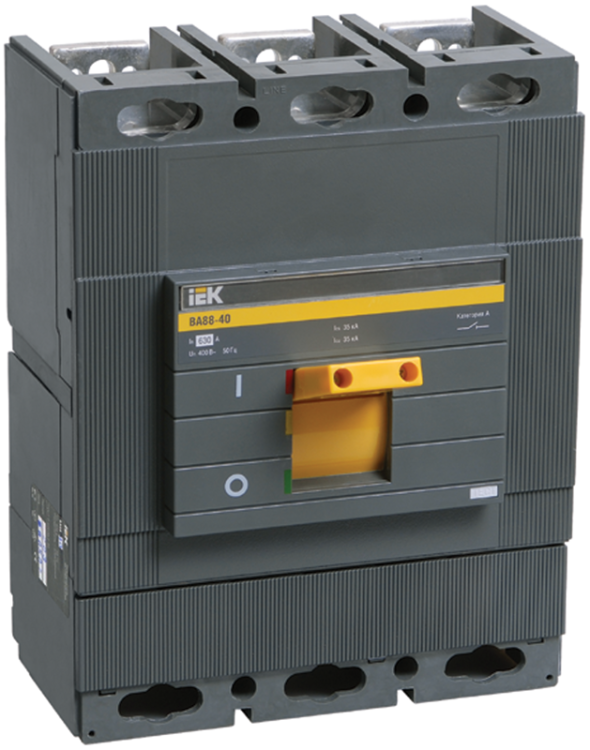

Выключатель автоматический 3п 400А 35кА ВА 88-40 KARAT IEK SVA50-3-0400 SVA50-3-0400;SVA50-3-0400-R SVA50-3-0400-R

Автоматический выключатель ВА88-40 3Р 400А 35кА от IEK - это надёжное устройство для защиты мощных трёхфазных цепей от перегрузок, коротких замыканий и просадок напряжения. Выполнен в литом корпусе, оснащён моторным приводом и подходит для установки на монтажную плату. Артикулы sva50-3-0400 и sva50-3-0400-r позволяют выбрать вариант с ручным или дистанционным управлением.

Назначение и область применения

Автоматический выключатель ВА88-40 3Р 400А 35кА предназначен для защиты силовых цепей переменного тока в промышленных объектах. Он обеспечивает безопасное отключение питания при аварийных ситуациях - перегрузке, коротком замыкании или падении напряжения ниже допустимого уровня. Также используется для частых ручных включений и отключений нагрузки. Подходит для установки в щитовые помещения, на производственных линиях, в системах управления насосами, компрессорами, конвейерами и другим оборудованием с высокой пусковой нагрузкой.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Номинальное напряжение: 400 В - работает в сетях с напряжением до 400 В переменного тока.
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: комбинированный - электромагнитный (для быстрого отключения при КЗ) и тепловой (для защиты от длительной перегрузки).
• Уставка магнитного расцепителя: 10In = 4000 А - сработает при токе, в 10 раз превышающем номинальный.
• Моторный привод: да - позволяет управлять выключателем дистанционно через внешний привод (не входит в комплект).
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового значения, предотвращая самозапуск оборудования после восстановления питания.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью.
• Диапазон рабочих температур: от -40 C до +50 C - сохраняет работоспособность даже в неотапливаемых зонах.
• Тип изделия: выключатель автоматический в литом корпусе - прочная, несъёмная конструкция, не требующая обслуживания.
• Способ монтажа: монтажная плата - крепится болтами к металлической или композитной плате, не на DIN-рейку.

Совместимость и монтаж

Автоматический выключатель ВА88-40 3Р 400А 35кА монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки требуется подготовить отверстия под крепёжные болты и обеспечить доступ к контактам сверху и снизу. Масса устройства и габариты требуют жёсткой фиксации. Моторный привод подключается отдельно - он не входит в базовую комплектацию. Наличие встроенной защиты от недопустимого снижения напряжения делает его совместимым с системами, где запрещён самозапуск оборудования после отключения.

Безопасность и стандарты

Автоматический выключатель ВА88-40 3Р 400А 35кА соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция выполнена из негорючего материала, обеспечивает класс изоляции II. Отключение при КЗ происходит без выброса горящих частиц благодаря внутренней дугогасительной камере. Применение в соответствии с инструкцией производителя исключает риск возгорания и поражения током.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Комбинация теплового и электромагнитного расцепителей - точная защита как от долговременных перегрузок, так и от внезапных КЗ.
• Функция защиты от минимального напряжения - повышает безопасность технологических процессов, особенно там, где самозапуск опасен.
• Широкий диапазон температур (-40…+50 C) - можно использовать в неотапливаемых цехах, на открытых площадках в закрытых шкафах.
• Встроенная возможность подключения моторного привода - позволяет реализовать дистанционное управление без замены аппарата.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC).
• Степень защиты IP20 требует обязательной установки в закрытый шкаф - нельзя использовать на открытом воздухе или во влажных средах без дополнительной защиты.
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию состояния (вкл/выкл) без модификации или установки внешних реле.
• Монтаж только на плату - не подходит для типовых щитов с DIN-рейками, требует специальной сборки.
• Нельзя регулировать уставку магнитного расцепителя - она фиксирована на уровне 10In (4000 А).

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощными станками.
• Защита питающей линии к компрессорной установке с высоким пусковым током.
• Контрольный аппарат в системе конвейера, где важно предотвратить самозапуск после отключения по аварии.
• Щитовая в холодильном комплексе, где температура опускается ниже 0 C, но оборудование находится в помещении.

Практические советы

• При проектировании учтите, что посадочные отверстия должны точно соответствовать габаритам ВА88-40 3Р 400А 35кА - используйте шаблон от производителя.
• Подключайте кабели сечением не менее 120–150 мм2 для номинала 400 А - проверьте соответствие по таблицам ПУЭ.
• Если нужна сигнализация состояния, установите отдельное реле контроля положения - встроенные контакты отсутствуют.
• Для дистанционного управления заказывайте моторный привод от IEK серии KARAT - он совместим по механическому интерфейсу.
• Не открывайте корпус - устройство не ремонтопригодно. При выходе из строя заменяйте полностью.
• Проверяйте температуру окружающей среды перед монтажом - при работе ближе к верхнему пределу (+50 C) возможна снижение реального токоотдачи.
