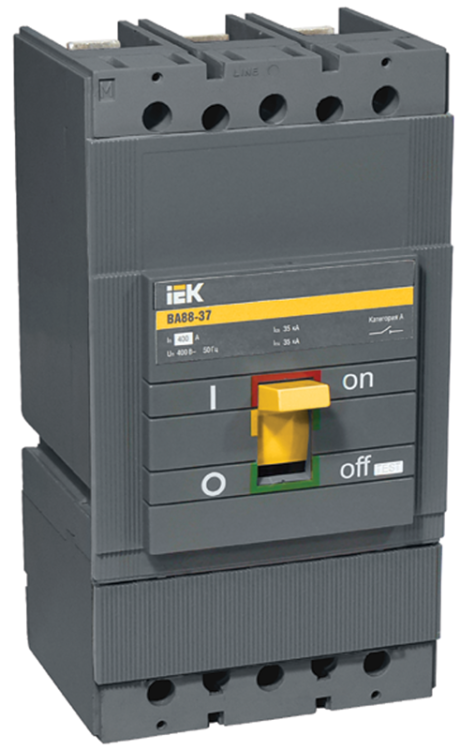

Выключатель автоматический 3п 400А 35кА ВА 88-37 KARAT IEK SVA40-3-0400 SVA40-3-0400-R SVA40-3-0400;SVA40-3-0400-R

Автоматический выключатель ВА88-37 3Р 400А 35кА от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Этот аппарат из серии KARAT используется в силовых щитах промышленных объектов, где требуется надежное отключение нагрузки до 400 А при высокой коммутационной способности - 35 кА.

Назначение и область применения

Автоматический выключатель ВА88-37 3Р 400А 35кА защищает трехфазные сети переменного тока с напряжением до 400 В. Он обеспечивает безопасную работу оборудования при аварийных ситуациях: коротком замыкании, длительной перегрузке или падении напряжения ниже допустимого уровня. Применяется в распределительных щитах заводов, энергообъектов, насосных станций и других местах с повышенными требованиями к надежности.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защита всех фаз трёхфазной системы;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока;
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер;
• Тип расцепителя: электромагнитный и тепловой - сочетание быстрого реагирования на КЗ и задержки при перегрузке;
• Уставка магнитного расцепления: 10×In = 4000 А - сработает при токе выше 4000 А, что соответствует стандартному порогу для мощных установок;
• Диапазон регулировки расцепителя КЗ: 4000 А - уставка жестко задана и не подлежит изменению;
• Мotorный привод: да - позволяет удалённо управлять выключателем через внешний механизм (например, электродвигатель);
• Защита по минимальному напряжению: да - автоматически отключается при значительном падении напряжения, предотвращая запуск оборудования при некорректных условиях;
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не герметична - требует установки внутри закрытого шкафа;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, возможны колебания температуры от –40 C до +50 C;
• Тип изделия: выключатель в литом корпусе - прочная, компактная конструкция без возможности вскрытия для обслуживания;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальные площадки в щите;
• Вид привода: ручной - можно включать/выключать вручную кнопкой или рычагом;
• Число вспомогательных контактов: 0 - нет сигналов состояния (вкл./выкл.) вне аппарата - потребуется внешняя система контроля.

Совместимость и монтаж

Автоматический выключатель ВА88-37 3Р 400А 35кА совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется на металлической платформе или в сборочных щитах с достаточным зазором вокруг устройства для теплоотвода. Подключение осуществляется через верхние или нижние клеммы - важно соблюдать полярность фаз. Поскольку встроено устройство втычного исполнения, контактные группы обеспечивают плотное соединение без болтовых зажимов. Для работы с моторным приводом необходимо дополнительно смонтировать приводной модуль, совместимый с сериями KARAT.

Безопасность и стандарты

Автоматический выключатель ВА88-37 3Р 400А 35кА соответствует требованиям ГОСТ Р 50030.2, которые гармонизированы с международным стандартом IEC 60947-2. Это гарантирует соответствие безопасности, отказоустойчивости и тестированию на долговечность. Отключение при просадке напряжения и наличие термического расцепителя делают его подходящим для систем, где важна защита чувствительного оборудования.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для крупных промышленных объектов с большими потенциальными токами КЗ;
• Комбинированная защита - одновременно реагирует на перегрузку и короткое замыкание без лишних элементов;
• Поддержка моторного привода - удобно для автоматизации и дистанционного управления;
• Широкий диапазон температур - работает даже в холодных ангарах или нагреваемых цехах;
• Жесткая уставка магнитного расцепления - исключает случайную настройку, повышает надежность;
• Литой корпус - не требует обслуживания, устойчив к механическому воздействию и загрязнению.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает взрывозащиту;
• Не имеет вспомогательных контактов - нельзя использовать для сигнализации состояния без внешнего решения;
• Не рекомендован для частых ручных операций свыше 10–15 раз в день - срок службы механизма ограничен;
• Требует установки в закрытом щите - IP20 не защищает от пыли и влаги, поэтому открытые места исключены;
• Не подходит для однофазных сетей - только три полюса, невозможно использование на одной фазе без изменения схемы.

Примеры использования

• Главный входной автомат в распределительном щите производства;
• Щит питания станков с двигателями мощностью >100 кВт;
• Централизованная защита конвейерных линий на пищевых заводах;
• Обеспечение отключения при аварии в системах HVAC с большим энергопотреблением;
• Фидеры на насосных станциях водоснабжения с частотниками и мягкими пускателями.

Практические советы

• Выбирая автоматический выключатель ВА88-37 3Р 400А 35кА, проверьте расчетный ток КЗ в точке установки - он должен быть меньше 35 кА;
• При использовании моторного привода согласуйте тип привода с моделью - некоторые модели требуют адаптеров;
• Не используйте этот аппарат вместо УЗО - он не защищает от утечек тока на землю;
• Для увеличения функционала добавьте внешнюю группу вспомогательных контактов или реле контроля напряжения;
• Проверьте посадочные габариты перед монтажом - хотя стандартный, но вес и форма отличаются от меньших аналогов;
• При работе в условиях минусовых температур - давайте аппарату прогреться после хранения в холоде перед первым включением.
