Автоматический выключатель ВА88-37 3Р 315А 35кА - SVA40-3-0315 IEK

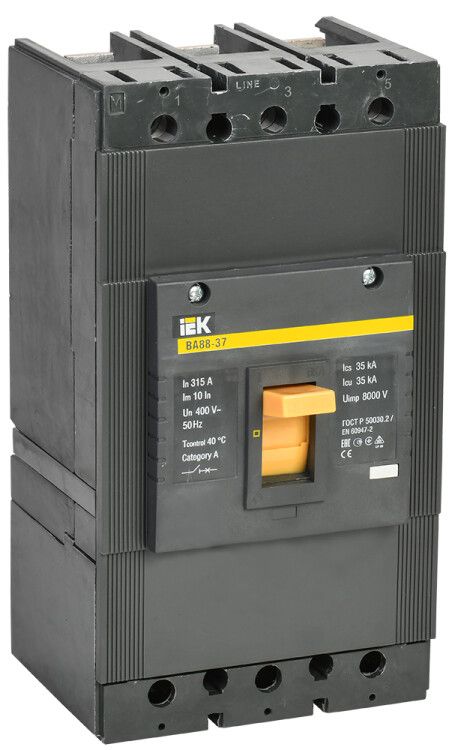

Автоматический выключатель ВА88-37 от IEK - трёхполюсное устройство на 315 А с отключающей способностью 35 кА, предназначенное для защиты промышленных сетей переменного тока от перегрузок, коротких замыканий и просадок напряжения. Устройство выполнено в литом корпусе, имеет стационарную конструкцию и монтируется на монтажную плату. Артикул sva40-3-0315 соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель ВА88-37 используется для защиты электрических цепей в промышленных объектах: на производствах, в распределительных щитах, у станков, насосных системах и конвейерах. Он обеспечивает безопасное отключение питания при аварийных ситуациях - сверхтоке, длительной перегрузке или падении напряжения ниже допустимого уровня. Также применяется для ручного включения и отключения нагрузки в рамках планового обслуживания.

Технические характеристики

• Номинальный ток: 315 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Число полюсов: 3 - защищает все три фазы сети одновременно.
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях с напряжением до 400 В переменного тока.
• Отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: комбинированный - сочетает тепловой (для перегрузок) и электромагнитный (для КЗ) механизмы.
• Уставка магнитного расцепления: 10 In - сработает при токе в 10 раз выше номинала (т.е. около 3150 А).
• Уставка теплового расцепителя: регулируется в пределе 3150 А - фактически эта величина является верхним порогом, но реальная уставка зависит от модели расцепителя; в данном случае она жестко задана конструкцией.
• Способ подключения: винтовые зажимы - требуют затяжки гаечными ключами, надёжны при больших токах.
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли; требуется установка внутри закрытого щита.
• Привод: ручной рычажковый - управление осуществляется механическим переключением рычага.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии частых отключений.
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, повышенная влажность, возможна работа в помещениях без кондиционирования.
• Поддержка моторного привода: да - возможно подключение внешнего привода для удалённого управления (не в комплекте).
• Наличие расцепителя минимального напряжения: да - отключается при падении напряжения ниже установленного порога (например, при аварии в сети).

Совместимость и монтаж

Автоматический выключатель ВА88-37 имеет стационарную конструкцию и предназначен для монтажа **на монтажную плиту** - то есть крепится болтами прямо к металлической поверхности щита. Он **не совместим с DIN-рейкой**, хотя другие модели из серии ВА88 (например, ВА88-32/33) имеют такую возможность. Для сборки необходимо предусмотреть место под выводы и достаточные зазоры вокруг устройства. Подключение силовых проводов выполняется через винтовые клеммы - рекомендуется использовать медные многожильные провода с наконечниками. Максимальный момент затяжки указан в руководстве производителя - переусердствовать нельзя, чтобы не повредить контакт.

Безопасность и стандарты

Автоматический выключатель ВА88-37 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Соответствие этим нормам гарантирует соответствие безопасности, отказоустойчивости и тестовым параметрам, принятым в России. Наличие расцепителя минимального напряжения дополнительно повышает уровень защиты оборудования от повреждений при сбоях в питании.

Преимущества

• Компактные габариты - на 10–20 % меньше, чем у аналогичных моделей других отечественных производителей, экономит место в щите.
• Встроенная защита от просадки напряжения - исключает работу оборудования при некритических, но опасных значениях напряжения.
• Жёсткая уставка магнитного расцепителя (10 In) - минимизирует риск ложных срабатываний при пусковых токах двигателей.
• Поддержка моторного привода - позволяет реализовать автоматизированное управление без изменения основной конструкции.
• Долгий срок службы - 15 лет при правильной эксплуатации снижают затраты на замену.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует подготовки места на плите или раме щита.
• Защита IP30 - запрещена открытая установка вне герметичных шкафов; не годится для сырых помещений, улицы или мест с высокой запылённостью.
• Фиксированная уставка теплового расцепителя - невозможно изменить чувствительность к перегрузкам, только заводская настройка на 3150 А.
• Только переменный ток - не для постоянного тока (DC).
• Отсутствие контактов - не функционирует как сигнализирующее устройство, не передаёт состояние в .

Примеры использования

• Главный входной автомат в промышленном распределительном щите 380 В.
• Защита крупного двигателя мощностью более 100 кВт в цеху.
• Щит управления технологической линией с несколькими потребителями.
• Централизованное отключение всей линии при аварийном падении напряжения благодаря встроенному расцепителю минимального напряжения.

Практические советы

• При проектировании щита учтите, что ВА88-37 занимает больше места, чем обычные автоматы на рейке - проверьте размеры по чертежам производителя.
• Обязательно используйте термостойкие наконечники на проводах - они обеспечивают долговечность винтового соединения при токе 315 А.
• Если нужна дистанционная командировка - заказывайте моторный привод отдельно и согласуйте с контроллером системы.
• Не устанавливайте рядом с источниками нагрева - даже при UHL3 высокая температура окружающего воздуха влияет на точность теплового расцепителя.
• Проверяйте плотность затяжки винтов после первых нескольких включений - при больших токах возможна слабая деформация контакта.
