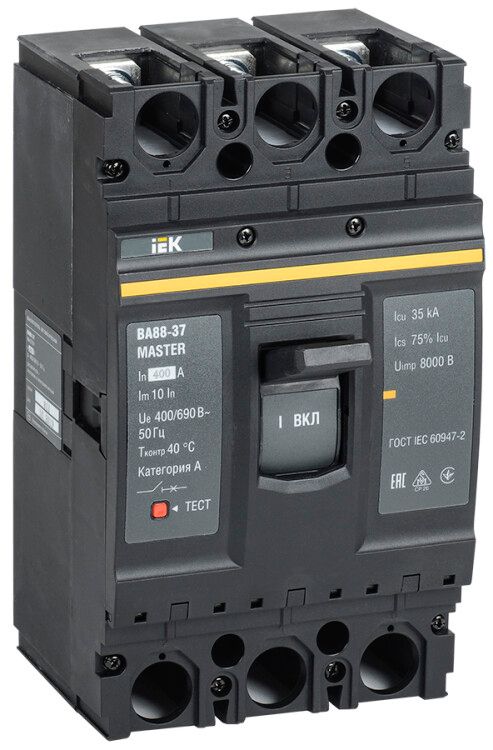

Автоматический выключатель ВА88-37 3Р 400А 35кА MASTER IEK - SVA40-3-0400-02

Автоматический выключатель ВА88-37 3-полюсный 400А 35кА от IEK (ИЭК) - надёжное устройство для защиты мощных трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Артикул sva40-3-0400-02 рассчитан на работу в промышленных условиях с высокими токовыми нагрузками.

Назначение и область применения

Автоматический выключатель ВА88-37 3-полюсный 400А 35кА используется для защиты электрических цепей в промышленных системах, где требуется высокая коммутационная способность и точная защита. Подходит для питания крупных двигателей, трансформаторов, конвейеров, сварочных аппаратов и других оборудования с током до 400 А. Устройство обеспечивает безопасную эксплуатацию в условиях частых пусков и колебаний сети.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен отключить аварийный ток до 35 тысяч ампер
• Тип расцепителя: электромагнитный и тепловой (термомагнитный) - защищает от КЗ и перегрузок одновременно
• Уставка магнитного расцепления: 10In - сработает при токе 4000 А (10 × 400 А)
• Диапазон настройки защиты от перегрузки: фиксированная уставка 4000 А - регулировка невозможна, предел соответствует максимальному значению
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Диапазон рабочих температур: от -40 до +60 C - работает в суровых климатических условиях
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, в закрытых помещениях
• Способ монтажа: на монтажную плату - крепится жестко через отверстия, не требует DIN-рейки
• Подключение силовой цепи: винтовые зажимы - надёжное соединение с проводниками до 120 мм2
• Индикация состояния: есть - положение рычага показывает включен/выключен
• Тип привода: электрический, рычажковый - управление вручную или через внешний привод
• Моторный привод: да - можно подключить удалённое управление (например, с пульта или системы АСУ ТП)
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня
• Срок службы: 15 лет
• Механическая износостойкость: 4000 циклов включения/отключения
• Количество вспомогательных контактов: 0 - не имеет штатных сигнализирующих контактов

Совместимость и монтаж

Автоматический выключатель ВА88-37 3-полюсный 400А 35кА монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки необходимы отверстия под болты, указанные в чертежах производителя. Винтовые зажимы позволяют подключать медные провода сечением до 120 мм2. Моторный привод подключается отдельными клеммами - требует наличия внешнего источника управления 24–230 В AC/DC. Обратите внимание: устройство не имеет встроенных вспомогательных контактов, поэтому сигналы о состоянии (вкл/выкл) необходимо получать через внешние реле или модули.

Безопасность и стандарты

Автоматический выключатель ВА88-37 3-полюсный 400А 35кА соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Наличие защиты от минимального напряжения и термомагнитного расцепления повышает безопасность при работе с чувствительным оборудованием. IP30 не обеспечивает защиту от влаги - применение возможно только в сухих, закрытых щитовых.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями
• Широкий температурный диапазон (-40…+60 C) - надёжно работает в неотапливаемых цехах и на открытых площадках внутри помещений
• Встроенная защита от просадки напряжения - предотвращает самопроизвольный запуск оборудования после восстановления питания
• Моторный привод позволяет реализовать дистанционное управление - удобно для автоматизированных систем
• Жёсткая конструкция в литом корпусе - устойчив к механическим воздействиям и вибрациям

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP30 не защищает от влаги и пыли
• Фиксированная уставка перегрузки (4000 А) - нельзя настроить на меньший порог, что ограничивает использование в цепях с переменной нагрузкой
• Отсутствие вспомогательных контактов - невозможно получить сигнал о состоянии автомата без внешних компонентов
• Только монтаж на плату - не подходит для стандартных щитов с DIN-рейками
• Нет электронного расцепителя - не поддерживает гибкие настройки времени срабатывания, как устройства с электронными расцепителями

Примеры использования

• Щитовая главного распределительного пункта (ГРП) на заводе с питанием 400 В
• Защита двигателя насосной станции мощностью ~160 кВт
• Коммутирование линии конвейера с частыми пусками
• Цепь питания сварочного аппарата с импульсными нагрузками
• Система автоматизации с дистанционным управлением через моторный привод

Практические советы

• При проектировании учтите, что уставка перегрузки фиксирована на 4000 А - выбирайте этот автомат только для нагрузок, близких к 400 А, иначе он будет слишком “слаб” или “сильный”
• Для получения сигнала о состоянии используйте внешнее реле или контактный модуль, так как встроенные вспомогательные контакты отсутствуют
• Проверьте посадочные размеры перед монтажом - устройство крепится болтами, а не на рейку; убедитесь, что плата выдержит вес и вибрацию
• При использовании моторного привода соблюдайте полярность и напряжение управления - обычно 24 В DC или 230 В AC
• Не устанавливайте в сырых или пыльных местах - даже при UHL3 исполнении IP30 не защищает от попадания жидкости
