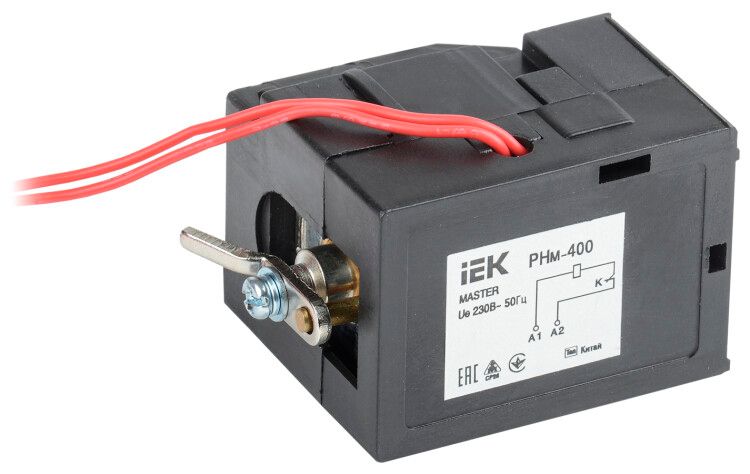

Расцепитель независимый РНм-400 (РНм-37) 220В MASTER IEK | SVA40D-RN-02

Расцепитель независимый РНм-400 (РНм-37) 220В от IEK - это устройство для дистанционного отключения автоматических выключателей серии MASTER. Он работает при переменном токе 220 В и рассчитан на использование с выключателями номиналом до 400 А. Применяется в системах автоматизации, где требуется удалённое управление питанием.

Назначение и область применения

Расцепитель независимый РНм-400 (РНм-37) 220В не является самостоятельным коммутационным аппаратом. Его задача - получать управляющий сигнал и механически отключить выключатель, к которому он подключен. Подходит для установки в щитах автоматики, на производствах, в системах безопасности и энергоэффективности, где важно отключать нагрузку издалека - например, при аварии, пожаре или по команде с пульта.

Технические характеристики

• Тип тока управления: переменный (AC)
• Номинальное напряжение управления: 220 В
• Рабочий диапазон напряжения: 230–400 В (для самого выключателя, к которому подключается расцепитель)
• Номинальный ток выключателя: 400 А
• Температурный режим работы: от -40 C до +60 C
• Срок службы: 15 лет
• Монтаж: фиксируется непосредственно на корпус выключателя
• Контакты: нет встроенных контактных групп - только исполнительный механизм

Совместимость и монтаж

Расцепитель РНм-400 (РНм-37) 220В совместим исключительно с выключателями серии MASTER от IEK. Устанавливается на лицевую часть аппарата - требует точной посадки по форме и крепёжным элементам. Монтаж выполняется после установки выключателя в шкаф. Для подключения питания используется два провода: L и N, подводятся к клеммам расцепителя. Нельзя использовать с другими сериями выключателей - даже если они имеют аналогичный номинал.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает надёжную работу в условиях повышенной влажности, запылённости и широких температурных колебаний. Не содержит взрывоопасных компонентов, не требует специальных мер защиты при обслуживании, кроме отключения питания перед работой.

Преимущества

• Высокая надёжность за счёт проверенной конструкции - не имеет сложной электроники
• Не требует внешнего источника питания - работает от сети 220 В AC
• Поддерживает длительный срок службы - 15 лет при соблюдении условий эксплуатации
• Легко заменяется - не нуждается в демонтаже всего выключателя
• Стандартная форма крепления обеспечивает плотное соединение с выключателем MASTER

Ограничения применения

• Не подходит для постоянного включения - рекомендовано кратковременное срабатывание (до 1 секунды)
• Не имеет встроенного контроля состояния - нельзя определить, сработал ли расцепитель, без визуального осмотра выключателя
• Не совместим с выключателями других брендов и серий, даже если они имеют одинаковый номинал
• Не предназначена для работы с постоянным током - применение DC повредит устройство
• Не регулируется - не позволяет менять порог срабатывания или задержку

Примеры использования

• Автоматическое отключение цепи на производстве при срабатывании системы пожарной сигнализации
• Дистанционное отключение оборудования в административных зданиях через центральный пульт
• Защита станков и конвейеров - отключение по сигналу от датчиков перегрузки или аварийной кнопки
• Системы энергосбережения - отключение неиспользуемых участков сети по расписанию

Практические советы

• Проверьте соответствие модели выключателя - расцепитель РНм-400 (РНм-37) 220В работает только с выключателями MASTER, а не с любыми 400 А
• При монтаже убедитесь, что расцепитель плотно защёлкнут - плохой контакт может вызвать отказ при срабатывании
• Не подключайте к нему устройства с высокой индуктивностью - это может вызывать броски напряжения и преждевременный выход из строя
• При использовании в холодных помещениях (-40 C) допускается предварительный прогрев перед первым включением
• Замените расцепитель, если заметили подгорание клемм или затруднённое срабатывание - даже при сохранении внешнего вида
