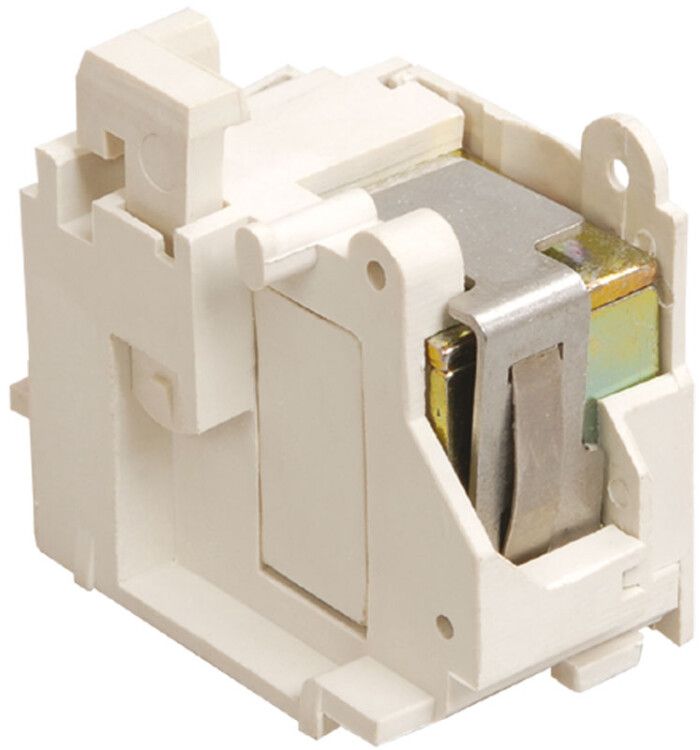

Расцепитель независимый РН-250/400 ( РН-35/37 ) | SVA30D-RN IEK

Расцепитель независимый РН-250/400 (РН-35/37) от IEK используется для дистанционного отключения автоматических выключателей при подаче управляющего сигнала. Этот элемент применяется в системах автоматизации и безопасности, где требуется удалённое управление питанием. Модель совместима с оборудованием серии KARAT и имеет артикул sva30d-rn.

Назначение и область применения

Расцепитель независимый РН-250/400 (РН-35/37) позволяет отключить автоматический выключатель на расстоянии - без физического воздействия на рычаг. Он активируется при подаче напряжения на катушку, что делает его идеальным для систем автоматизации, пожарной сигнализации, удалённого управления и аварийного отключения.

Подходит для установки в щитах с выключателями серии KARAT, а также другими устройствами, поддерживающими внешнее управление. Применяется на объектах: промышленные линии, жилые и коммерческие здания, системы энергообеспечения.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Тип расцепителя: электромагнитный, тепловой
• Способ монтажа: крепится непосредственно на аппарат (выключатель)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри корпуса
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Количество контактов: 0 - не имеет собственных силовых контактов, работает только как исполнительное устройство
• Совместимость: с реле и выключателями (требуется проверка механической совместимости с конкретной моделью)

Совместимость и монтаж

Расцепитель РН-250/400 (РН-35/37) монтируется непосредственно на выключатель через специальный крепёж. Подходит для моделей, имеющих соответствующую посадочную площадку - чаще всего это автоматы серии KARAT от IEK. Перед установкой убедитесь, что габариты и расположение крепёжных отверстий совпадают.

Не используйте расцепитель с выключателями, не указанными в документации производителя - возможна некорректная работа или повреждение механизма. Для подключения используйте провода сечением до 2,5 мм2. Напряжение питания - строго 230 В AC; превышение может вызвать выход из строя катушки.

Безопасность и стандарты

Расцепитель РН-250/400 (РН-35/37) соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для устройств управления. Климатическое исполнение УХЛ3 обеспечивает надёжную работу в условиях средней полосы России и стран СНГ. Отсутствие степени защиты IP00 требует обязательной установки в закрытом электрошкафу - использование вне корпуса запрещено.

Преимущества

• Надёжное срабатывание за счёт электромагнитного привода
• Минимальные габариты - легко помещается в компактные шкафы
• Простой монтаж на существующие выключатели без доработки
• Совместимость с широким спектром автоматов и реле
• Высокая долговечность при правильном использовании

Ограничения применения

• Не предназначена для работы с постоянным током - только 230 В AC
• IP00 - нельзя использовать во влажных, пыльных или открытых помещениях
• Не имеет собственных контактов - не может заменить реле или переключатель
• Только ручной способ возврата в исходное положение после срабатывания
• Не рекомендован для частого включения/отключения более 10 раз в минуту - риск перегрева катушки

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка по сигналу с пульта управления
• Отключение группы нагрузок при аварийной ситуации в распределительном щите
• Интеграция в систему БАС (безопасность доступа) - отключение питания при несанкционированном доступе

Практические советы

• Перед установкой проверьте соответствие модели выключателя - особенно по форме и месту крепления расцепителя
• Обязательно используйте предохранители в цепи управления - защитят катушку от импульсов и КЗ
• При длительной работе в режиме “вкл” следите за нагревом - если корпус слишком горячий, уменьшите время включения
• Не затягивайте винты подключения чрезмерно - можно повредить контактные планки
• Для удобства обслуживания пометьте провода, идущие к расцепителю - это ускорит диагностику
