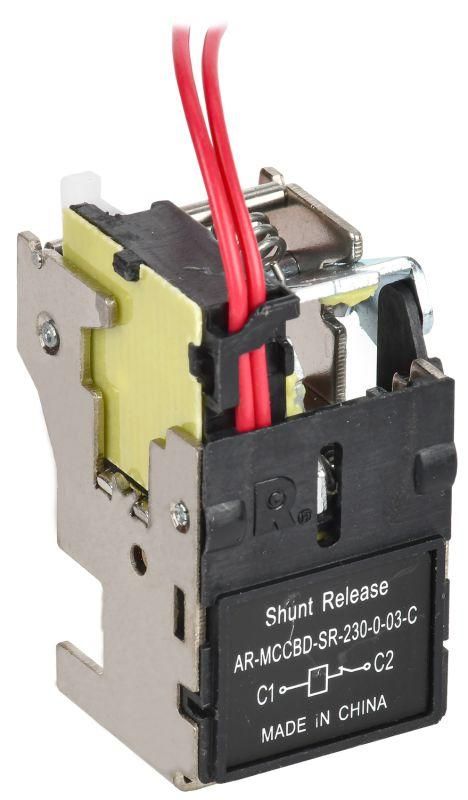

Независимый расцепитель ARMAT левый 230В AC для MCCB типоразмер A, D - AR-MCCBD-SR-230-0-03-C IEK

Расцепитель независимый левый 230В AC для MCCB типоразмер A; D от IEK (ИЭК) - устройство для дистанционного отключения автомата в серии ARMAT при подаче напряжения на катушку. Артикул ar-mccbd-sr-230-0-03-c применяется там, где требуется удалённое управление питанием без механического воздействия.

Назначение и область применения

Расцепитель независимый левый 230В AC для MCCB типоразмер A; D используется для удалённого отключения автоматических выключателей типа ARMAT. Он активируется при подаче напряжения 230 В переменного тока на катушку - выключатель мгновенно расцепляется. Применяется в системах управления, аварийной защиты, автоматизации цепей на производствах, в распределительных щитах, на конвейерах и станках, где важно отключить нагрузку издалека - например, через кнопку, PLC или сигнализацию.

Технические характеристики

• Тип: Расцепитель независимый - работает только при подаче управляющего напряжения, не имеет собственной защиты.
• Род тока: Переменный (AC) - совместим только с сетью 230 В переменного тока.
• Номинальное напряжение питания: 230 В AC - не допускается использование с постоянным током или другими значениями напряжения.
• Совместимость: Только с автоматическими выключателями серии ARMAT типоразмера A и D.
• Контакты: Нет переключающих контактов - устройство не коммутирует силовые цепи, только управляет расцеплением.

Совместимость и монтаж

Расцепитель независимый левый 230В AC для MCCB типоразмер A; D устанавливается исключительно на выключатели серии ARMAT с типоразмером A или D. Монтируется слева от корпуса автомата - фиксируется защёлкой, не требует дополнительных креплений. Подключение управляющей цепи осуществляется к клеммам на боковой поверхности расцепителя. Кабель сечением до 1,5 мм2 рекомендован для контрольной цепи. Убедитесь, что выключатель полностью закрыт перед установкой - расцепитель не работает при открытой крышке.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Произведено в соответствии с сертификацией IEK для промышленного оборудования. Не содержит опасных материалов. Работает в температурном диапазоне от -25C до +70C. Не предназначено для взрывоопасных зон.

Преимущества

• Мгновенное отключение - время срабатывания менее 20 мс при подаче напряжения.
• Надёжная механическая связь с выключателем - не требует регулировки после установки.
• Не влияет на токовую защиту автомата - работает только как исполнительный элемент.
• Легко заменяем - можно снять и установить без демонтажа самого выключателя.

Ограничения применения

• Не работает без внешнего источника 230 В AC - не является самостоятельным устройством защиты.
• Подходит только для выключателей ARMAT типоразмеров A и D - несовместим с другими сериями или типоразмерами.
• Не рассчитан на частые включения/выключения более 10 раз в минуту - возможен перегрев катушки.
• Запрещена работа при наличии воды, масла или агрессивных газов в месте установки.

Примеры использования

• Автоматическое отключение станка при срабатывании датчика безопасности.
• Отключение группы освещения из центрального пункта управления.
• Аварийное отключение вентиляторов при повышении температуры в шкафу.
• Интеграция в системы SCADA или ПЛК для дистанционного управления энергоснабжением.

Практические советы

• Проверьте типоразмер вашего автомата - он должен быть точно A или D. Для B/C не подойдёт.
• Используйте предохранитель 2 А в управляющей цепи - защитит катушку от импульсов.
• Не запитывайте расцепитель от сети 110 В или 400 В - это вызовет выход из строя.
• При длительном использовании в режиме постоянного напряжения (например, для сигнализации) используйте реле с временным импульсом - чтобы не перегревать катушку.
• При замене старого расцепителя - отключите питание и проверьте, что новый ar-mccbd-sr-230-0-03-c установлен в ту же сторону (левый монтаж).
