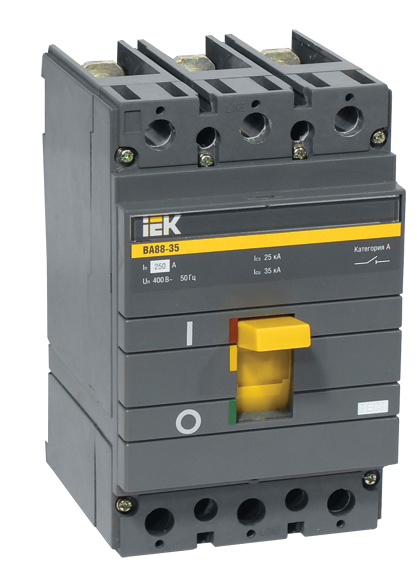

Выключатель автоматический 3п 200А 35кА ВА 88-35 KARAT IEK SVA30-3-0200 SVA30-3-0200-R SVA30-3-0200;SVA30-3-0200-R

Автоматический выключатель 3-полюсный 200А 35кА ВА88-35-R от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-35-R с моторным приводом и встроенным втычным исполнением подходит для установки на монтажную плату в силовых щитах промышленного оборудования.

Назначение и область применения

Автоматический выключатель 3-полюсный 200А 35кА ВА88-35-R используется для коммутации и защиты трёхфазных сетей переменного тока с напряжением до 400 В. Он защищает оборудование от повреждений при перегрузках, коротких замыканиях и аварийных снижениях напряжения. Также обеспечивает ручное и дистанционное управление через моторный привод. Применяется в промышленных распределительных устройствах, на станциях управления, в системах конвейеров, насосных станциях и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока.
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер.
• Тип расцепителя: электромагнитный и тепловой - сочетание быстрого реагирования на КЗ и задержки при длительной перегрузке.
• Уставка магнитного расцепителя: 10In = 2000 А - срабатывает при токе, превышающем номинальный в 10 раз.
• Диапазон регулировки расцепителя КЗ: 2000 А - уставка фиксирована, не подлежит изменению.
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня.
• Моторный привод: да - позволяет удалённо включать/выключать аппарат без доступа к корпусу.
• Конструктивное исполнение: встроенное втычное - легко устанавливается и извлекается из гнезда на монтажной плате.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги.
• Способ монтажа: монтажная плата - крепится на печатную плату или специальный держатель внутри шкафа.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации воды.
• Диапазон рабочих температур: от -40 до +50 C - подходит для неотапливаемых помещений и холодных зон производства.
• Вид привода: ручной - есть возможность ручного включения/отключения при отсутствии питания на моторном приводе.
• Количество вспомогательных контактов: 0 - нет сигналов состояния (включение/отключение) на внешние системы контроля.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 200А 35кА ВА88-35-R имеет втычное исполнение и предназначен для установки на монтажную плату. Для правильного монтажа требуется совпадение габаритов и расположения контактных площадок с установленными в шкафу держателями. Подключение осуществляется через болтовые зажимы - рекомендуется использовать кабели сечением не менее 50 мм2 для номинала 200 А. Обязательно соблюдать момент затяжки, указанный в руководстве IEK. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации положения аппарата.

Безопасность и стандарты

Автоматический выключатель ВА88-35-R соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция выполнена в литом корпусе - исключает доступ к токоведущим частям при закрытой крышке. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли и влаги - применение возможно только в сухих, запираемых щитах.

Преимущества

• Высокая отключающая способность (35 кА) - надёжно защищает даже при серьёзных авариях.
• Встроенный моторный привод - позволяет дистанционно управлять выключателем без вскрытия шкафа.
• Защита от недопустимого снижения напряжения - предотвращает самозапуск оборудования после восстановления питания.
• Широкий диапазон температур (-40…+50 C) - подходит для работы в условиях сурового климата.
• Втычное исполнение - ускоряет замену и обслуживание без демонтажа проводов.

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 не защищает от пыли и влаги.
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния без внешних модулей.
• Фиксированная уставка магнитного расцепителя (10In) - невозможно настраивать порог срабатывания по КЗ.
• Только монтаж на плату - не поддерживает DIN-рейку, не совместим со стандартными щитами без адаптеров.
• Не применяется в цепях постоянного тока - только для переменного тока AC.

Примеры использования

• Главный входной автомат в промышленном распределительном щите станции управления.
• Защита крупного двигателя 100–150 кВт на конвейере с частотным преобразователем.
• Коммутирующее устройство в системе водоснабжения с насосами мощностью более 50 кВт.
• Централизованное отключение секций в неотапливаемом производственном корпусе зимой.

Практические советы

• При использовании с моторным приводом обязательно проверьте наличие 220 В переменного тока для его питания - без него привод не будет работать, хотя ручное управление сохраняется.
• При монтаже на плату используйте только оригинальные держатели от IEK - нестандартные аналоги могут вызвать плохой контакт и нагрев.
• Для систем с частыми отключениями по напряжению убедитесь, что автомат не находится рядом с источниками помех - это может вызывать ложные срабатывания.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в среде с повышенной вибрацией.
• Если нужна сигнализация состояния - установите отдельный реле контроля или используйте модель ВА88-35-R с вспомогательными контактами (например, sva30-3-0200-r с опциональным комплектом).
