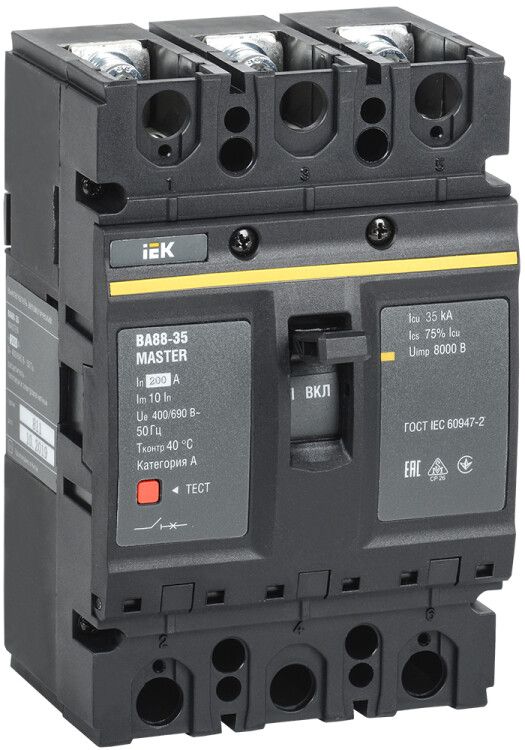

Автоматический выключатель ВА88-35 3Р 200А 35кА MASTER IEK - SVA30-3-0200-02

Автоматический выключатель 3-полюсный 200А 35кА ВА88-35 от IEK - надёжное устройство для защиты трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Модель ВА88-35 предназначена для монтажа на плате и применяется в промышленных распределительных щитах с частотой 50 Гц.

Назначение и область применения

Автоматический выключатель 3-полюсный 200А 35кА ВА88-35 защищает электрические сети от:

• токов перегрузки - когда нагрузка превышает допустимую длительно;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - функция защиты от минимального напряжения предотвращает запуск оборудования при нестабильном питании.

Подходит для использования в промышленных щитах: станках, конвейерах, насосных станциях, системах вентиляции. Устройство работает в условиях повышенной влажности и широкого диапазона температур - идеально для холодных складов, уличных шкафов и производственных площадок.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Отключающая способность: 35 кА - максимальный ток КЗ, который устройство может безопасно отключить.
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитано на трёхфазную сеть 380–400 В.
• Количество полюсов: 3 - все три фазы защищаются одновременно.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ).
• Уставка тепловой защиты: 2000 А - порог срабатывания при длительной перегрузке; фактически сработает при токе выше 200 А через определённое время (зависит от времени-тока характеристики).
• Уставка магнитного расцепителя: 10In = 2000 А - срабатывает мгновенно при токе 2000 А и выше.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты: IP30 - защита от твердых предметов >2,5 мм, но не от воды. Подходит только для внутреннего монтажа в закрытых щитах.
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +60 C, устойчив к колебаниям влажности.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Механическая износостойкость: 7000 циклов включения/выключения - достаточная для промышленного использования.
• Индикация: есть - положение рычага показывает состояние (вкл./выкл.), возможна визуальная проверка.
• Тип подключения: винтовые зажимы - надёжное соединение с медными жилами до 70 мм2.
• Тип привода: электрический - позволяет удалённо управлять включением/отключением (при наличии моторного привода).
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита, не требует DIN-рейки.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 200А 35кА ВА88-35 не устанавливается на DIN-рейку. Для монтажа требуется подготовить металлическую плату с отверстиями под крепёж. Диаметр отверстий соответствует габаритам устройства - перед установкой сверьте чертёж производителя.

Подключение выполняется только винтовыми зажимами. Жилы должны быть зачищены на 10–12 мм, затяжка - равномерная, без перекосов. Недопустимо использовать многожильные провода без наконечников - риск нагрева и выхода из строя.

Опционально можно установить моторный привод - он позволяет дистанционно включать/отключать выключатель через внешний сигнал. Привод монтируется на лицевую сторону устройства после его установки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в литом корпусе - исключает доступ к токоведущим частям при работающем оборудовании. Защита от минимального напряжения предотвращает самопроизвольный запуск механизмов при восстановлении питания - важна для безопасности персонала.

Преимущества

• Высокая отключающая способность (35 кА) обеспечивает защиту даже в мощных промышленных сетях.
• Широкий диапазон рабочих температур (-40…+60 C) делает устройство пригодным для суровых климатических условий.
• Комбинированная защита (тепловая + магнитная) даёт точное срабатывание как при долгих перегрузках, так и при КЗ.
• Возможность модернизации - установка моторного привода и других дополнительных модулей (например, сигнализаторов положения) на месте.
• Долгий срок службы (15 лет) и высокая механическая износостойкость снижают затраты на обслуживание.

Ограничения применения

• Не подходит для открытых установок - степень защиты IP30 не защищает от влаги, пыли и брызг.
• Требует специальной монтажной платы - нельзя установить на стандартную DIN-рейку.
• Нет возможности регулировки уставок - значения заданы заводом (2000 А для тепловой, 10In для магнитной). Выбор другого класса защиты невозможен без замены аппарата.
• Не предназначен для работы при напряжении выше 400 В - использование в сетях 690 В невозможно.
• Только переменный ток - не используется в DC-системах.

Примеры использования

• Щиты управления крупными станками с ЧПУ - защита от скачков тока при запуске двигателей.
• Распределительные пункты на заводах - основной аппарат для группового отключения трёхфазных потребителей.
• Системы водоснабжения и канализации - защита насосов от перегрузок и просадок напряжения.
• Объекты с низкими температурами - логистические центры, холодильные камеры, где требуется надёжная работа при -30…-40 C.

Практические советы

• При проектировании учтите, что ВА88-35 не имеет DIN-крепления - заранее спроектируйте место на плате и предусмотрите свободный доступ для обслуживания.
• Проверьте сечение кабелей - для 200 А рекомендуются медные жилы минимум 50–70 мм2. Использование меньшего сечения вызовет перегрев.
• Если нужна дистанционная управляемость - выбирайте версию с моторным приводом. Он устанавливается после монтажа выключателя.
• Не используйте этот автомат в качестве главного рубильника - он не предназначен для частого ручного включения/отключения. Для этого лучше применить контактор или разъединитель.
• При замене старого автомата - сравните габариты. Размеры ВА88-35 отличаются от более распространённых серий (например, ABB S200 или Schneider Compact NSX).
