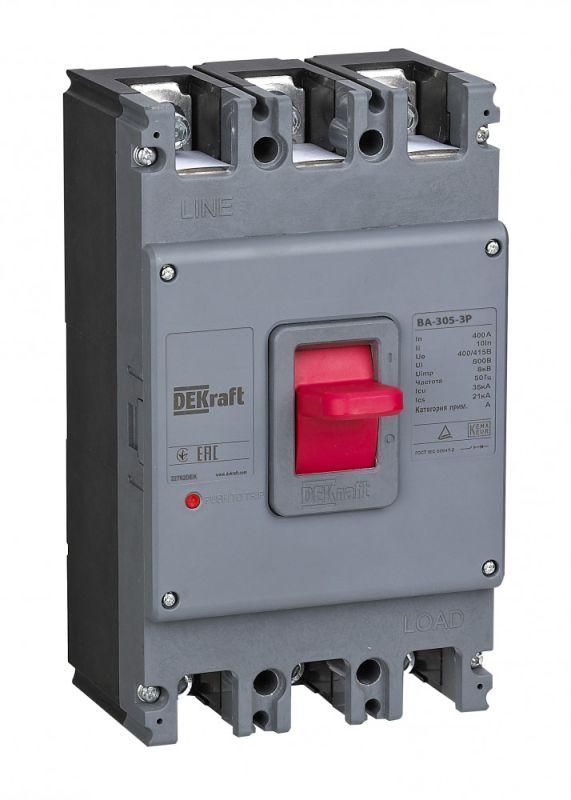

Выключатель автоматический 3п 200А 35кА ВА-305 DEKraft 22757DEK APC

Автоматический выключатель ВА-305 - это трёхполюсный силовой автомат с номинальным током 200 А и отключающей способностью 35 кА, предназначен для надёжной защиты электрических цепей от перегрузок и коротких замыканий. Бренд DEKRAFT и артикул 22757dek обеспечивают совместимость со стандартными системами распределения электроэнергии на промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА-305 используется для коммутации и защиты силовых цепей переменного тока с напряжением до 400–415 В и частотой 50 Гц. Он защищает оборудование от повреждений при перегрузках и аварийных токах короткого замыкания. Применяется в распределительных щитах промышленных предприятий, энергообъектах, транспорте и крупных жилых комплексах. Подходит для установки в цепях с высокими пусковыми токами, однако не предназначен исключительно для двигателей - для этого лучше использовать модификацию ВА-300М.

Технические характеристики

• Тип: Автоматический выключатель с электромагнитным и тепловым расцепителем
• Номинальный ток: 200 А
• Число полюсов: 3
• Номинальное напряжение: 400 / 415 В
• Номинальная отключающая способность: 35 кА
• Тип привода: Моторный (возможно подключение внешнего привода)
• Способ управления: Рычажный механизм
• Конструкция: Встроенное исполнение, встраиваемый монтаж
• Крепление: Болтовое, через фиксирующие отверстия
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Индикация: Указатель расцепления - видна позиция контакта после срабатывания

Совместимость и монтаж

Выключатель ВА-305 устанавливается в шкафы и распределительные устройства с достаточным свободным местом. Крепится болтами - требует предварительного сверления отверстий в монтажной плите. Для работы с моторным приводом необходимо подвести управление по сигналу (например, от системы АСУ ТП). Напряжение питания самого автомата - 400–415 В, он не требует отдельного источника для управления. Совместим с DIN-рейками только при использовании специальных адаптеров - сам по себе не имеет стандартизированного крепления на рейку. Обязательно соблюдайте посадочные габариты: устройство рассчитано на встраивание в нишу глубиной не менее 80 мм.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключающая способность 35 кА обеспечивает безопасную работу даже при серьёзных авариях. Индикатор положения контакта позволяет оперативно определить причину отключения. IP20 не предусматривает защиту от брызг и пыли - применение вне закрытых щитов запрещено.

Преимущества

• Высокая отключающая способность - 35 кА гарантирует надёжное отключение при больших токах КЗ
• Два типа расцепителей - тепловой реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока
• Моторный привод позволяет удалённо управлять включением/выключением - удобно для автоматизированных систем
• Явный указатель состояния - легко диагностировать причину отключения без тестирования
• Литой корпус - прочный, долговечный, устойчив к механическим воздействиям

Ограничения применения

• Не среды с повышенной влажностью, пылью или химическими выбросами - степень защиты IP20 недостаточна
• Не рекомендован для частого включения-выключения - не является аппаратом для частых операций
• Не предназначен для защиты однофазных бытовых цепей - слишком мощный, дорогой и сложный
• Требует профессионального монтажа - неправильная затяжка болтов может вызвать нагрев и отказ
• Моторный привод работает только при наличии внешней команды - без сигнала не включится самостоятельно

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями и освещением
• Центральный рубильщик в распределительном пункте завода
• Щитовая автоматизации на транспортной эстакаде
• Подстанция в жилом микрорайоне с большой плотностью потребления

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - не допускайте постоянной работы выше 180 А
• Обеспечьте хорошую вентиляцию вокруг аппарата - перегрев снижает срок службы расцепителей
• При подключении моторного привода используйте контроллер с возможностью задержки старта - чтобы избежать одновременного включения всех устройств
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе с большими токами
• Если нужна защита именно электродвигателей - выбирайте модель ВА-300М, она точнее реагирует на пусковые токи
