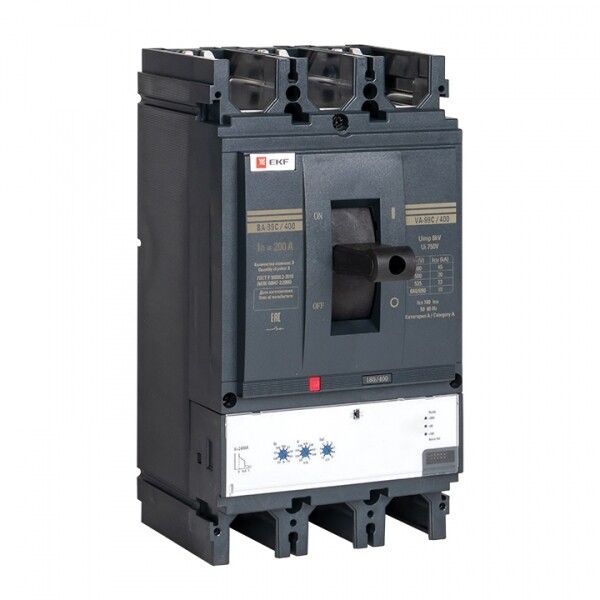

Автоматический выключатель ВА-99C 400/200А 3P 45кА EKF PROxima | mccb99C-400-200

Автоматический выключатель ВА-99C 400/200А 3P 45кА Compact NS от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках. Этот аппарат из серии PROxima сочетает надежную механическую прочность, высокую отключающую способность и компактную форму, что делает его удобным для монтажа в плотных распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-99C 400/200А 3P 45кА Compact NS используется для редких операций включения и отключения нагрузки в нормальных условиях, а также для аварийной защиты при перегрузках и коротких замыканиях. Применяется в промышленных электроустановках: на станках, конвейерах, системах вентиляции, в распределительных щитах заводов и производственных помещений. Подходит для сетей переменного тока частотой 50 Гц с напряжением до 400 В.

Технические характеристики

• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Номинальный ток: 200 А
• Номинальная отключающая способность: 45 кА
• Род тока: переменный (AC)
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Диапазон настройки защиты от перегрузки: 72–200 А
• Уставка срабатывания магнитного расцепителя: 2000 А
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Температурный диапазон работы: от –40 C до +55 C
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, в закрытых помещениях)
• Подключение силовой цепи: болтовое, шинное
• Метод монтажа: на монтажную плату
• Управление: рычажное
• Индикация: есть индикатор положения и указатель расцепления
• Моторный привод: да (возможно подключение внешнего привода для удалённого управления)
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C 400/200А 3P 45кА Compact NS рассчитан на установку на DIN-рейку через монтажную плату. Он совместим с другими устройствами серии PROxima и может располагаться вплотную к соседним аппаратам без зазора - это экономит место в щите. Подключение силовых проводов осуществляется болтовым способом к верхним или нижним клеммам; рекомендуется использовать медные жилы сечением, соответствующим току 200 А (обычно 50–70 мм2). Шинное подключение допускается, но требует соблюдения усилия затяжки согласно руководству производителя. Моторный привод можно подключить дополнительно, если требуется дистанционное управление.

Безопасность и стандарты

Автоматический выключатель ВА-99C 400/200А 3P 45кА Compact NS соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ. Отключающая способность 45 кА гарантирует безопасное отключение даже при серьёзных аварийных токах. Индикатор положения и указатель расцепления позволяют визуально определить причину отключения - перегрузка или КЗ.

Преимущества

• Высокая отключающая способность (45 кА) снижает риск повреждения оборудования при КЗ
• Функция токоограничения уменьшает энергию пробоя и защищает всю цепь
• Компактная форма и возможность установки «бок о бок» экономят пространство в щите
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Наличие моторного привода позволяет легко интегрировать в системы автоматизации
• Долгий срок службы: гарантия 84 месяца

Ограничения применения

• Не предназначен для частых операций включения/выключения - применяется только для редких коммутаций
• Степень защиты IP30 исключает использование во влажных средах, на улице или в местах с возможностью попадания жидкости
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния без дополнительных модулей
• Не имеет регулируемых настроек для магнитного расцепителя - уставка фиксирована на 2000 А
• Требуется точное соблюдение момента затяжки болтов при подключении - недостаточное или избыточное усилие может вызвать нагрев и выход из строя

Примеры использования

• Защита главного входа на производственной линии мощностью до 80 кВт
• Щитовая автоматики на заводе с несколькими двигателями и насосами
• Распределительный щит в холодильном комплексе с температурой ниже 0 C
• Цепь питания крупного конвейера с высоким пусковым током

Практические советы

• Выбирая автоматический выключатель ВА-99C 400/200А 3P 45кА Compact NS, проверьте соответствие расчетного тока нагрузки диапазону настройки (72–200 А); если нагрузка меньше 72 А - выберите модель меньшей номинальной мощности
• При монтаже используйте контрольный момент затяжки болтов - не более указанного в техпаспорте, чтобы избежать деформации контактных поверхностей
• Для систем с частыми отключениями рекомендовано периодически осматривать механизм рычага и контакты на наличие следов дугового износа
• Если нужна сигнализация отключения - установите отдельный вспомогательный контактный модуль, совместимый с сериями EKF PROxima
• При работе в условиях низких температур (ниже –20 C) перед первым включением дайте аппарату прогреться до комнатной температуры
