Выключатель автоматический ВА66-37 3Р 200А 35кА | SAV40-3-0200-G GENERICA IEK

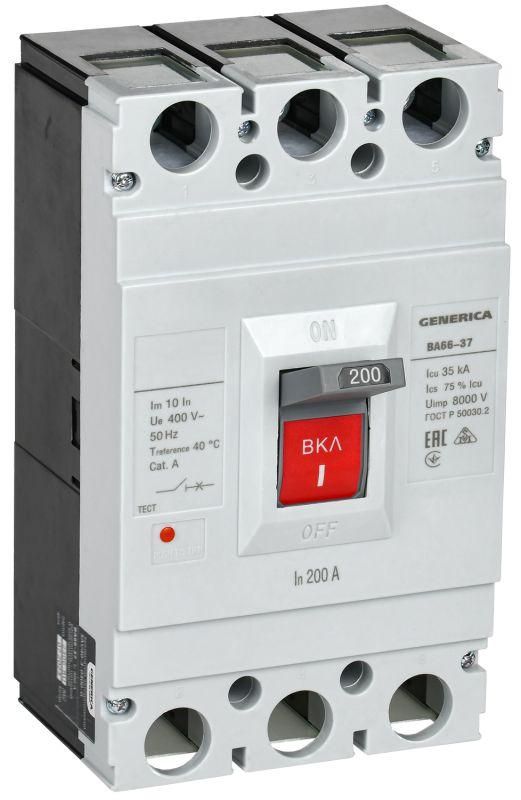

Автоматический выключатель ВА66-37 от GENERICA - трёхполюсное устройство на 200 А и 35 кА отключающей способности, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Устройство подходит для стационарной установки в щитах и распределительных устройствах, где требуется надёжная коммутация и высокая предельная отключающая способность.

Назначение и область применения

Выключатель автоматический ВА66-37 используется для защиты электрических сетей от аварийных ситуаций: перегрузок и коротких замыканий. Он обеспечивает безопасное отключение цепи при превышении допустимых значений тока, а также позволяет вручную включать и отключать нагрузку. Применяется в промышленных распределительных щитах, на входе в оборудование, на линиях питания двигателей, конвейеров, насосов и других мощных потребителей. Подходит для систем с номинальным напряжением до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение, при котором сохраняются гарантируемые параметры.
• Тип расцепителя: электромагнитный + тепловой - сочетание быстрого срабатывания при КЗ и медленного реагирования на длительную перегрузку.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов размером более 2,5 мм; не защищён от воды.
• Количество модулей DIN: 3 - занимает три стандартных модуля на Din-рейке (17,5 мм каждый).
• Конструкция: стационарная - устанавливается жестко, не предусматривает возможность извлечения под нагрузкой.
• Привод: ручной - управление осуществляется через рычаг-переключатель.
• Подключение: винтовые зажимы - требует затяжки кабеля гаечными ключами.
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового значения, что предотвращает самозапуск оборудования после восстановления питания.
• Моторный привод: опционально - можно дополнительно установить привод для удалённого управления.
• Диапазон настройки защиты от перегрузки: 2000 А - указывает на максимальный ток, при котором возможна регулировка теплового расцепителя; фактический ток срабатывания - 200 А, этот параметр служит для совместимости с другими аппаратами в серии.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или дистанционное управление без внешних модулей.

Совместимость и монтаж

Выключатель ВА66-37 монтируется на стандартную DIN-рейку типа C или TS35. Для установки требуется свободное место в шкафу шириной не менее 52,5 мм (3×17,5 мм). Подключение силовых проводов выполняется через винтовые зажимы - необходимо использовать кабели с площадью сечения, соответствующей классу 200 А (обычно 50–95 мм2, зависит от материала и температуры окружающей среды). Монтаж следует выполнять в сухих помещениях с температурой от -25C до +40C. Отсутствие вспомогательных контактов требует отдельного решения для сигналов состояния - например, использование контактных приставок от GENERICA, если они совместимы с конструкцией ВА66.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2, которые регламентируют поведение автоматических выключателей при аварийных ситуациях. Наличие защиты по минимальному напряжению и двухступенчатого расцепителя (тепловой + электромагнитный) обеспечивает соответствие современным нормам безопасности. IP30 не обеспечивает защиту от влаги - применение в условиях повышенной влажности, пыли или на улице запрещено без дополнительной герметизации корпуса.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большой потенциальной энергией КЗ, например, рядом с трансформаторами.
• Надёжная двойная защита - тепловой расцепитель предотвращает долговременные перегревы, электромагнитный - мгновенно отключает КЗ.
• Функция защиты от недостаточного напряжения - исключает опасный самозапуск оборудования после отключения по аварии.
• Готовность к модернизации - наличие возможности установки моторного привода позволяет легко перевести устройство в систему автоматического управления.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP30 не защищает от жидкостей и осадков.
• Отсутствуют встроенные вспомогательные контакты - невозможно получить сигнал “включен/выключен” без дополнительных компонентов.
• Нельзя использовать в цепях постоянного тока - рассчитан только на переменный ток.
• Максимальный ток настройки расцепителя указан как 2000 А, но это не значит, что он сработает при таком токе - фактическая настройка остаётся в рамках 200 А, параметр нужен для совместимости с серийной линейкой.
• Стационарная конструкция - не подлежит извлечению под нагрузкой, обслуживание возможно только при отключённой сети.

Примеры использования

• Главный ввод в промышленный щит управления станком с мощностью двигателя до 100 кВт.
• Защита трёхфазной линии питания конвейера на пищевом производстве.
• Распределительный автомат на входе в группу насосов в системе водоснабжения.
• Щитовая защита на объектах с высокими токами КЗ - например, возле главного трансформатора 6(10)/0,4 кВ.

Практические советы

• Перед монтажом проверьте сечение кабеля - для 200 А используйте медные провода минимум 50 мм2, алюминиевые - 70 мм2 и выше, в зависимости от условий прокладки.
• При использовании моторного привода убедитесь, что он совместим с моделью ВА66-37 - не все приводы подходят ко всем типам корпусов.
• Из-за отсутствия вспомогательных контактов для контроля состояния рекомендуется устанавливать отдельные реле контроля или использовать внешние кнопочные посты.
• Не забудьте про термическое воздействие - в плотно упакованном щите с несколькими автоматами возможен нагрев, поэтому соблюдайте рекомендованные зазоры между аппаратами.
• ВА66-37 от GENERICA - часть серии, совместимой с другим оборудованием IEK, но проверяйте совместимость аксессуаров по каталогу производителя.
