Расцепитель минимального напряжения к ВА-99С (Compact NS) MN 100-630А EKF PROxima | mccb99c-a-1

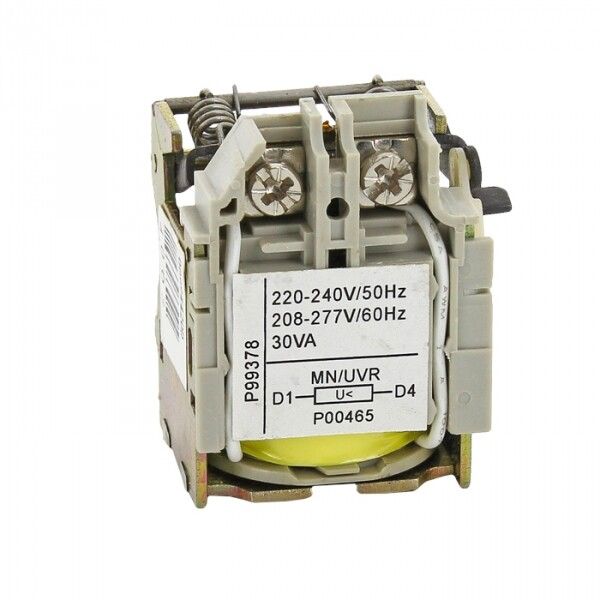

Расцепитель минимального напряжения к ВА-99С (Compact NS) MN 100-630А от EKF предназначен для автоматического отключения автомата при снижении напряжения ниже заданного уровня. Этот элемент используется в системах управления энергообеспечением, где важна безопасная работа оборудования при колебаниях сети. Артикул mccb99c-a-1 относится к серии PROxima и совместим с выключателями ВА-99С на ток до 630 А.

Назначение и область применения

Расцепитель минимального напряжения к ВА-99С (Compact NS) MN 100-630А обеспечивает защиту электрооборудования от работы при недостаточном напряжении - например, при просадках, отключениях или сбоях в сети. Когда напряжение падает ниже порогового значения (обычно около 70–35 % от номинала), расцепитель активируется и отключает автоматический выключатель. Это предотвращает повреждение двигателей, контроллеров и других чувствительных устройств, которые могут выйти из строя при запуске при низком напряжении.

Подходит для использования в промышленных объектах: на конвейерах, насосных станциях, компрессорах, системах вентиляции и другом оборудовании, требующем стабильного питания. Применяется в составе щитов управления, где требуется автоматическая реакция на аварийные режимы сети.

Технические характеристики

• Тип: расцепитель минимального напряжения, термомагнитный
• Номинальный ток выключателя: до 630 А
• Напряжение питания цепи управления: 220 В переменного тока (AC)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможны перепады температур
• Диапазон рабочих температур: от –40 C до +55 C
• Материал корпуса: пластик
• Толщина материала: 4 мм
• Способ подключения: круглые провода
• Способ монтажа: на монтажную плату внутри корпуса выключателя
• Количество контактов: нет ни нормально замкнутых, ни переключающих - работает исключительно как исполнительный механизм
• Нормативный документ: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Расцепитель минимального напряжения к ВА-99С (Compact NS) MN 100-630А совместим со всеми автоматическими выключателями серии ВА-99С (Compact NS) номиналом до 630 А. Для моделей на 1250 А требуется другой тип расцепителя - этот не подойдёт.

Монтаж выполняется внутрь корпуса выключателя через специальное гнездо под фальшпанелью. Перед установкой необходимо:

• Выдвинуть фальшпанель вверх;
• Вставить расцепитель в гнездо до щелчка;
• Присоединить провода сечением до 1,5 мм2 к встроенной клемме - допускается использование как меди, так и алюминия;
• Уложить провода в боковые пазы корпуса, чтобы не мешали закрыванию крышки.

Не требует внешнего питания - питание подаётся прямо на входной контакт расцепителя от сети управления (220 В AC).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98), что гарантирует надёжность и соответствие международным нормам безопасности для аппаратов низкого напряжения. Степень защиты IP20 позволяет использовать его только во внутренних щитах, защищённых от попадания пыли и влаги. Не предназначено для открытой установки или условий повышенной влажности.

Преимущества

• Универсальная совместимость с выключателями ВА-99С всех габаритов до 630 А
• Простой монтаж без необходимости доработки корпуса - встраивается в готовое гнездо
• Работает при широком диапазоне температур - подходит для неотапливаемых помещений
• Поддерживает подключение алюминиевых и медных проводов - удобство при реконструкции старых систем
• Нет лишних контактов - минимализм конструкции повышает надёжность

Ограничения применения

• Не применяется с выключателями ВА-99С на 1250 А - нужен отдельный расцепитель
• IP20 не допускает установку в сырых, пыльных или наружных условиях
• Требуется источник постоянного напряжения 220 В AC - не работает от постоянного тока (DC)
• Не имеет собственных сигнализирующих контактов - нельзя подключить индикацию состояния отключения
• Не предназначен для частых включений/отключений - оптимален для аварийного отключения, а не для регулярного управления

Примеры использования

• Автоматическое отключение насосной станции при падении напряжения в сети, чтобы избежать перегрева двигателя
• Защита конвейерной линии на пищевом производстве - отключение при сбое питания перед возобновлением работы
• Обеспечение безопасного отключения системы вентиляции в цеху при аварийном снижении напряжения
• Интеграция в шкафы управления станков ЧПУ, где стабильность напряжения критична для точности обработки

Практические советы

• Проверьте напряжение в цепи управления перед подключением - превышение 220 В может вывести расцепитель из строя
• При использовании алюминиевых проводов обязательно примените переходные наконечники и затягивайте клеммы с усилием, указанным в инструкции
• Не используйте провода сечением более 1,5 мм2 - они не войдут в клемму
• При сборке щита убедитесь, что провода от расцепителя не пережимаются другими элементами - это вызывает нагрев и отказ
• Для контроля работоспособности можно временно подать сниженное напряжение (например, 150 В) - расцепитель должен сработать
• При замене выключателя - новый ВА-99С должен иметь ту же габаритную версию, иначе расцепитель не встанет
