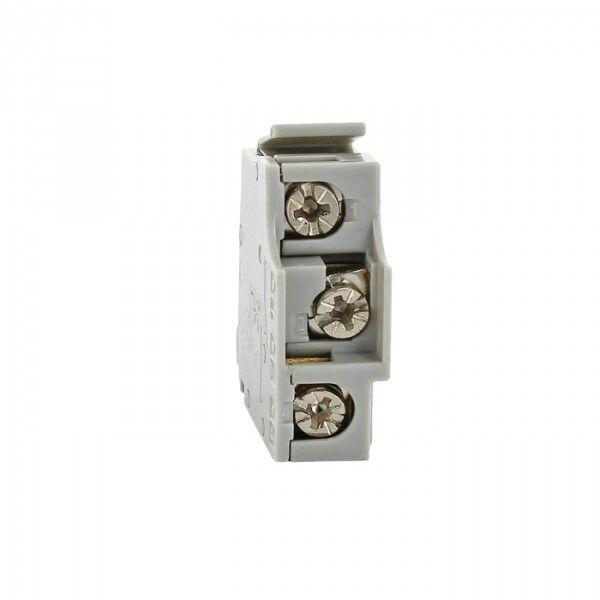

Контакт вспомогательный ВА-99С 100-1250А | mccb99c-a-16 EKF

Контакт вспомогательный для ВА-99С (Compact NS) 100-1250А от EKF - это надёжное устройство для передачи сигнала состояния автомата в цепи управления. Артикул mccb99c-a-16 предназначен для монтажа на выключатели серии PROxima, обеспечивает контроль за положением контактов без нагрузки.

Назначение и область применения

Контакт вспомогательный для ВА-99С (Compact NS) 100-1250А используется для передачи информации о состоянии основного контакта автоматического выключателя - замкнут он или разомкнут. Это необходимо для систем автоматизации, сигнализации, блокировок и удалённого контроля. Подходит для работы в цепях управления, где требуется сигнал, а не коммутация силового тока. Применяется в щитах управления промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 6 А - допустимая нагрузка для цепей управления, не для силовой;
• Род тока: переменный (AC) - работает только с сетью 50 Гц;
• Количество контактов: один переключающий (1P);
• Тип контактов: нормально открытых (НО) - 0 шт., значит, контакт замыкается при срабатывании автомата;
• Материал проводника: медь - хорошая проводимость и долговечность;
• Способ монтажа: сбоку - устанавливается в специальное гнездо на корпусе выключателя;
• Тип подключения: винтовой - надёжное соединение с проводами сечением до 1,5 мм2;
• Степень защиты: IP20 - защита от прикосновений и крупных предметов, но не от пыли и влаги;
• Диапазон температур: от -40 до +55 C - работает в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, в закрытых помещениях;
• Толщина материала: 4 мм - соответствует стандартной глубине гнезда на выключателе ВА-99С.

Совместимость и монтаж

Контакт вспомогательный для ВА-99С (Compact NS) 100-1250А совместим со всеми моделями автоматических выключателей серии ВА-99С (Compact NS) номиналом 100–1250 А. Установка происходит в заранее подготовленное гнездо под фальшпанелью выключателя. Перед монтажом фальшпанель нужно слегка приподнять, чтобы освободить доступ. Провода вторичных цепей (не более 1,5 мм2) подключаются к встроенным винтовым клеммам. Контакт можно использовать как с медными, так и с алюминиевыми проводниками - важно соблюдать правильную затяжку винтов и применять переходные наконечники при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98) - международному стандарту на низковольтные коммутационные аппараты. Сертифицирован для использования в промышленных электроустановках. IP20 обеспечивает базовую безопасность от случайного прикосновения к токоведущим частям внутри щита, но не защищает от внешних воздействий - не применяйте вне закрытых распределительных устройств.

Преимущества

• Универсальная совместимость - подходит ко всем габаритам ВА-99С, не требует подбора по мощности;
• Простой монтаж - не нужен инструмент, кроме отвёртки для подключения проводов;
• Высокая надёжность - медь и качественная изоляция обеспечивают длительный срок службы даже при частых переключениях;
• Поддержка алюминиевых проводов - позволяет использовать существующую проводку без замены.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 6 А, нельзя использовать вместо главного контакта;
• IP20 - нельзя устанавливать во влажных, запылённых или наружных условиях;
• Только переменный ток - не работает с постоянным током (DC);
• Требуется наличие свободного гнезда на корпусе выключателя - не все модели ВА-99С имеют возможность установки дополнительных элементов;
• Не подлежит ремонту - при выходе из строя заменяется полностью.

Примеры использования

• Сигнализация включения/отключения станка через PLC или пульт управления;
• Автоматическая блокировка другого оборудования при сработавшем автомате;
• Индикация состояния питания в операторской панели;
• Подключение к реле времени или термореле для последовательного управления процессами.

Практические советы

• Проверьте, есть ли свободное гнездо на вашем ВА-99С - не все версии поддерживают дополнительные контакты;
• При использовании алюминиевых проводов обязательно используйте медно-алюминиевые наконечники и контролируйте момент затяжки - переусердствовать нельзя;
• Провода вторичных цепей лучше прокладывать отдельно от силовых - минимизируйте помехи;
• Обязательно проверяйте работу контакта после монтажа - тестовый импульс включения автомата покажет, замыкается ли контакт;
• Запомните артикул mccb99c-a-16 - это единственный вариант для ВА-99С, который точно подойдёт без адаптеров.
