Аварийный + дополнительный контакт с проводами ВА-99М 100 |mccb99m-100-alax-w|EKF

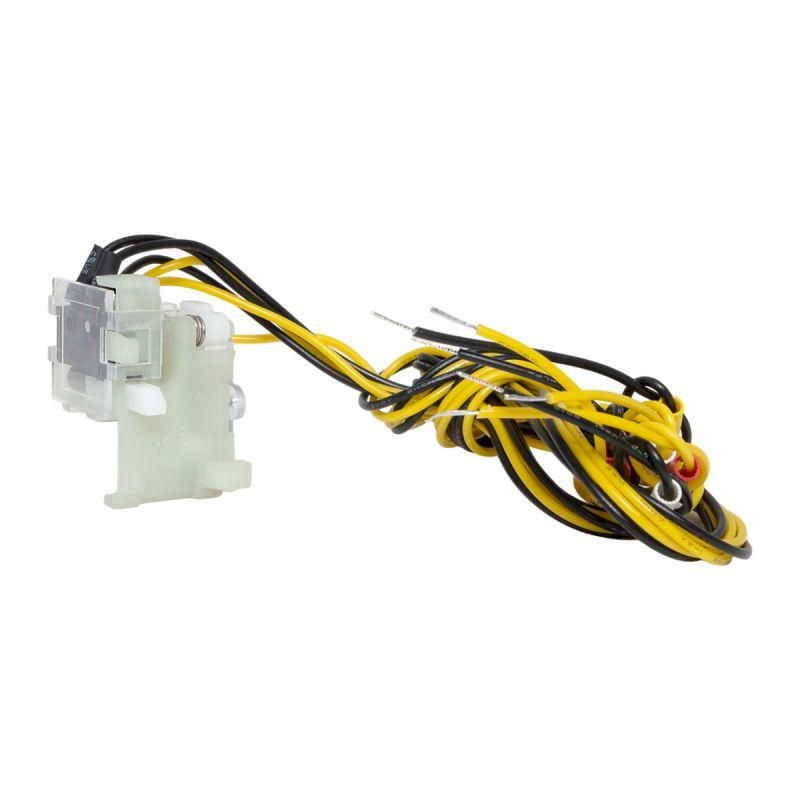

Контакт дополнительный и аварийный ВА-99М 100 с проводами от EKF предназначен для установки на автоматические выключатели серии ВА-99М и обеспечивает передачу сигналов о состоянии силовых контактов и срабатывании защиты. Артикул mccb99m-100-alax-w позволяет точно идентифицировать компонент при закупке и замене.

Назначение и область применения

Контакт дополнительный и аварийный ВА-99М 100 с проводами используется для удалённой сигнализации состояния автоматического выключателя. Он сочетает две функции:

• Дополнительный контакт - сообщает о положении силовых контактов выключателя: включен/выключен.
• Аварийный контакт - реагирует на срабатывание защиты: перегрузка, короткое замыкание, сработал независимый расцепитель, расцепитель минимального напряжения или кнопка «ТЕСТ».

Подходит для систем управления, пультов контроля, PLC и других устройств, где требуется отслеживать работу выключателя без физического доступа к нему. Применяется в щитах распределения электроэнергии, на производстве, в системах конвейеров, насосных станциях и HVAC.

Технические характеристики

• Номинальный рабочий ток: 2 А - допустимая нагрузка для цепей управления и сигнализации, не для силовых цепей.
• Количество переключающих контактов: 2 - один контакт для сигнала «положение», второй - для сигнала «сработка защиты».
• Тип подключения: винтовое - надёжное соединение с возможностью многократного демонтажа; требует зачистки жил до 0,5–2,5 мм2.
• Способ монтажа: монтаж сбоку - устанавливается на боковую поверхность автомата ВА-99М, не занимает место внутри шкафа.

Совместимость и монтаж

Контакт дополнительный и аварийный ВА-99М 100 с проводами совместим только с автоматическими выключателями серии ВА-99М от EKF. Установка выполняется путём защёлкивания на специальный крепёжный паз сбоку корпуса выключателя. Подключение проводов осуществляется через винтовые зажимы - предварительно зачищенные жилы вставляются и затягиваются отверткой. Направление проводов - вниз или в сторону, чтобы избежать перегиба.

Не устанавливается на другие модели автоматов, даже если они имеют аналогичный внешний вид. Для работы необходима точная совместимость по габаритам и механическому интерфейсу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-5-1 для коммутирующих элементов управления. Максимальный ток 2 А гарантирует безопасную работу в слаботочных цепях. Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током.

Преимущества

• Объединяет два типа сигналов в одном модуле - экономит место и упрощает wiring.
• Предварительно смонтированные провода - исключают ошибки при подключении и ускоряют сборку.
• Устойчив к вибрациям и перепадам температур - надёжно работает в промышленной среде.
• Замена без демонтажа автомата - можно менять контакт, не отключая питание основной цепи (при соблюдении правил безопасности).

Ограничения применения

• Не предназначен для коммутации силовых токов выше 2 А - запрещено использовать для питания оборудования.
• Работает только с выключателями ВА-99М - несовместим с другими сериями, даже от EKF (например, ВА-47, ВА-88).
• Не имеет IP-защиты - не применяется во влажных, пыльных или наружных условиях без дополнительной герметизации шкафа.
• Не рассчитан на частые операции - максимальная механическая долговечность ограничена конструкцией выключателя, к которому он подключён.

Примеры использования

• На станке: сигнал «выключатель в положении OFF» отправляется на HMI для отображения статуса.
• В распределительном щите: аварийный контакт подключён к реле времени - при срабатывании защиты включается световая сигнализация.
• В системе конвейера: оба контакта используются для формирования логики остановки и диагностики отказа.
• При тестировании: при нажатии кнопки «ТЕСТ» на автомате срабатывает аварийный контакт - проверяется целостность цепи сигнализации.

Практические советы

• Перед установкой убедитесь, что выключатель ВА-99М полностью отключён и обесточен.
• Проверьте посадочный паз на наличие повреждений - деформированный крепёж может вызвать плохой контакт или невозможность фиксации.
• Используйте провода с медными жилами и изоляцией класса 750 В - это увеличивает срок службы и безопасность.
• При прокладке проводов избегайте трения о острые кромки металлических деталей шкафа - используйте кабельные каналы или хомуты.
• При замене старого контакта сохраняйте цветовую маркировку проводов - так проще определить, какой контакт отвечает за «положение», а какой за «срабатывание».
