Аварийный + дополнительный контакт с проводами ВА-99М 400 |mccb99m-400-alax-w|EKF

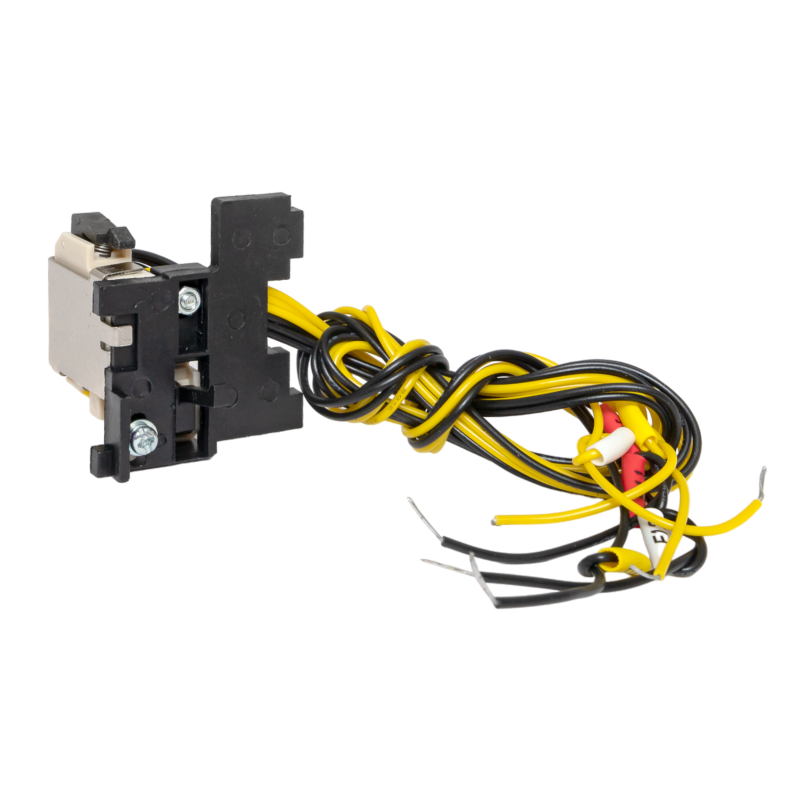

Контакт дополнительный и аварийный ВА-99М 400 с проводами от бренда EKF предназначен для установки на автоматические выключатели серии ВА-99М и обеспечивает передачу сигналов о состоянии силовых контактов и срабатывании защиты. Артикул mccb99m-400-alax-w позволяет точно идентифицировать компонент при закупках и обслуживании.

Назначение и область применения

Этот контакт используется для контроля состояния автоматического выключателя ВА-99М 400. Он выполняет две задачи:

• Дополнительный контакт - сообщает о положении силовых контактов выключателя: открыт он или закрыт (включен/выключен).
• Аварийный контакт - реагирует только на срабатывание защиты: при перегрузке, коротком замыкании, работе независимого расцепителя, расцепителя минимального напряжения или нажатии кнопки «ТЕСТ».

Подходит для систем управления, где требуется удалённая сигнализация - например, в щитовых, на пультах операторов, в системах SCADA или ЛАУР. Часто применяется на станках, конвейерах, насосных станциях и других объектах с требованием к контролю работоспособности оборудования.

Технические характеристики

• Номинальный рабочий ток: 2 А переменного тока (AC-15, 230 В) - допустимый ток для цепей управления и сигнализации;
• Тип контакта: комбинированный - один модуль сочетает два типа контактов (дополнительный и аварийный);
• Количество переключающих контактов: 2 шт. - каждый из них работает независимо;
• Тип подключения: винтовые зажимы - надёжное фиксирование проводов без необходимости пайки;
• Способ монтажа: боковой - устанавливается на сторону корпуса автомата ВА-99М 400, не занимает место спереди или сверху;
• Провода: уже установлены - готов к подключению без дополнительной подготовки.

Совместимость и монтаж

Контакт дополнительный и аварийный ВА-99М 400 с проводами совместим исключительно с автоматическими выключателями серии ВА-99М 400 от EKF. Установка возможна только на устройства этой же модели и серийной версии.

Как смонтировать:

1. Отключите питание и убедитесь, что выключатель находится в OFF-положении.
2. На боковой поверхности корпуса автомата найдите специальный посадочный участок с защёлками.
3. Заправьте контакт до характерного щелчка - он должен плотно зафиксироваться без люфта.
4. Не затягивайте винтовые зажимы слишком сильно - риск повреждения медных жил.
5. Проверьте механическую прочность крепления и целостность проводов перед включением питания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и другим нормам для аппаратов управления и сигнализации. Номинальный ток 2 А гарантирует безопасную работу в слаботочных цепях. Прямой контакт с высоким напряжением невозможен - контакт работает только в цепях управления, отделённых от основных силовых цепей.

Преимущества

• Объединяет две функции в одном устройстве - экономит место внутри щита;
• Готовый набор проводов снижает время монтажа и минимизирует ошибки подключения;
• Фиксация на боковой стенке не препятствует установке соседних аппаратов;
• Выдерживает частые коммутационные циклы благодаря качественным материалам контактов;
• Произведён компанией EKF - известным производителем с проверенной долговечностью изделий.

Ограничения применения

• Не другие типы автоматических выключателей - даже аналогичные модели других брендов или серии ВА-99М меньшего номинала;
• Не рассчитан на управление нагрузками выше 2 А - нельзя использовать для запуска реле, катушек или двигателей;
• Не имеет IP-защиты - применять можно только во внутренних помещениях, в закрытых щитах;
• Не рекомендован для постоянной работы при температуре ниже –25 C или выше +60 C.

Примеры использования

• Сигнализация “Автомат отключился” через световое табло на пульте управления;
• Передача сигнала “Выключатель включён” в PLC для логической интерлокации;
• Индикация сработавшей защиты после КЗ - чтобы оператор сразу узнал причину отказа;
• Логическая связь между несколькими выключателями - когда необходимо знать состояние всех элементов системы одновременно.

Практические советы

• Выбирая этот контакт, всегда сверьте модель автомата - только ВА-99М 400 подходит без адаптеров;
• При замене старого контакта сохраняйте цвета проводов - так проще определить назначение каждого;
• Не используйте многожильные провода без оконцевания - они могут выпасть из винтовых зажимов;
• Проверяйте работу контактов тестовым режимом: нажмите кнопку «ТЕСТ» на выключателе - должны измениться показания на пульте;
• При длительном хранении храните в сухом месте - влага может вызвать окисление контактов.
