Дополнительный контакт к ВА-99М 100 EKF Basic | mccb99m-a-038

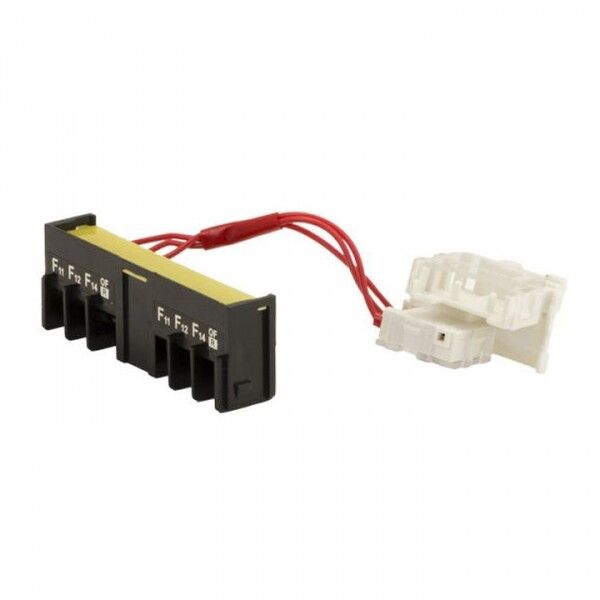

Дополнительный контакт к автоматическому выключателю ВА-99М 100 от EKF - это встраиваемый модуль для передачи сигнала о состоянии выключателя. Артикул mccb99m-a-038 позволяет легко интегрировать его в системы управления и контроля, используя уже установленный автоматический выключатель ВА-99М 100.

Назначение и область применения

Дополнительный контакт к автоматическому выключателю ВА-99М 100 предназначен для передачи информации о положении контактов автомата - включен/выключен - на внешние устройства: кнопочные посты, контроллеры, световые индикаторы, реле или систему АСУ ТП. Применяется там, где требуется удалённый контроль состояния цепи без вмешательства в основную силовую часть. Подходит для станков, конвейеров, щитов автоматизации, систем освещения и других объектов, где важна сигнализация работы оборудования.

Технические характеристики

• Рабочее напряжение: 220 В - подходит для сетей переменного тока бытового и промышленного уровня
• Номинальный ток: 2 А - рассчитан на управление слаботочными цепями, не для коммутации нагрузки выше 2 А
• Количество контактов: 2 шт. - один нормально замкнутый (НО), один нормально разомкнутый (НА)
• Тип подключения: втычное - обеспечивает быстрое и надёжное соединение без проводов
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, но без конденсации
• Соответствие стандарту: ГОСТ Р50030.2-2010 (МЭК 60947-2-98) - соответствует требованиям к аппаратам низковольтного распределения

Совместимость и монтаж

Дополнительный контакт к автоматическому выключателю ВА-99М 100 совместим только с автоматами серии ВА-99М EKF Basic. Монтируется сбоку через специальное гнездо в корпусе автомата после снятия верхней крышки. Соединение происходит путём втыкания - никаких болтов или пайки не требуется. После установки провода выводятся в боковые пазы корпуса и фиксируются колодками. Для сборки необходимо соблюдать порядок: сначала установить контакт, затем уложить провода, потом зафиксировать колодки и закрыть крышку. Нельзя использовать этот контакт с другими сериями автоматов - даже если они внешне похожи.

Безопасность и стандарты

Дополнительный контакт к автоматическому выключателю ВА-99М 100 соответствует ГОСТ Р50030.2-2010, что гарантирует безопасность при работе в условиях промышленной автоматизации. IP20 исключает риск поражения током при случайном прикосновении к токоведущим элементам внутри щита. Климатическое исполнение УХЛ3 позволяет применять его в неотапливаемых помещениях с умеренным климатом, но не в условиях постоянной сырости или открытой среды.

Преимущества

• Быстрая установка - втычное соединение экономит время при монтаже
• Не требует внешних клемм - все контакты находятся внутри корпуса автомата, снижается количество точек соединения
• Совместим с существующими решениями EKF - можно комплектовать выключатель ВА-99М 100 по необходимости без замены всего аппарата
• Чёткая механическая связь - контакт реагирует точно на перемещение главных полюсов автомата, без задержек и ложных срабатываний

Ограничения применения

• Не предназначена для коммутации силовой нагрузки - максимальный ток 2 А, нельзя подключать лампы, реле большой мощности или двигатели
• Только внутренняя установка - IP20 не защищает от пыли и воды, запрещено использование вне щитов
• Поддерживается только модель ВА-99М 100 - не совместим с ВА-99М 63, ВА-99М 160 или другими типами
• Не имеет функции самоблокировки - при отключении питания сигнал теряется, не сохраняет состояние

Примеры использования

• Сигнализация включения станка - зелёный индикатор горит, когда автомат ВА-99М 100 включён
• Передача сигнала в PLC - вход контроллера получает информацию о состоянии автомата для логики управления
• Автоматическая блокировка другого оборудования - если автомат отключился, система не даёт запустить следующий этап процесса
• Контроль доступа - при отключении питания участка щитовая панель отправляет тревожный сигнал оператору

Практические советы

• Перед установкой проверьте, что автомат ВА-99М 100 полностью отключён и обесточен
• Используйте провода сечением не более 0,5–1,5 мм2 - слишком толстые жилы не поместятся в боковые пазы
• Фальш-накладки должны быть выдвинуты до установки колодок - иначе провода будут зажаты и повреждены
• Не применяйте этот контакт в качестве самостоятельного реле - он не рассчитан на длительную работу под нагрузкой
• Запомните артикул mccb99m-a-038 - он нужен для заказа запасного модуля, так как аналоги от других производителей не подходят
