Выключатель автоматический ВА-99М 100/40А 4P 5In 35кА EKF PROxima | mccb99-4P5In100-40m

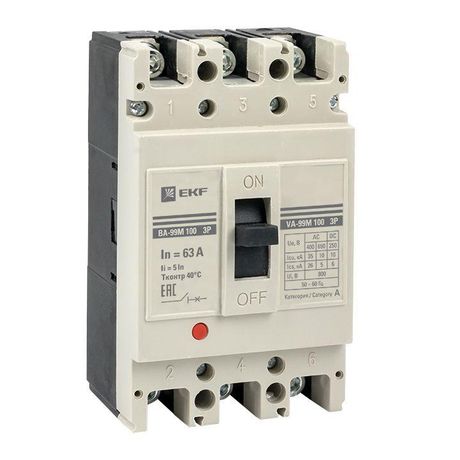

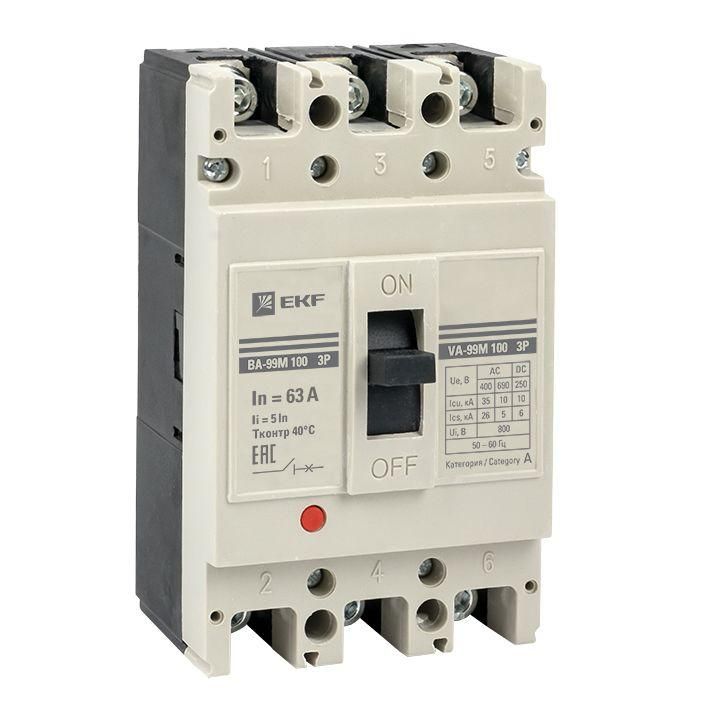

Автоматический выключатель ВА-99М 100/40А 4P 5In 35кА от EKF - четырёхполюсное коммутационное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Выполнен в компактном моноблоке с болтовым подключением, подходит для установки на монтажную плату в щитах промышленного оборудования. Артикул mccb99-4p5in100-40m соответствует серии PROxima.

Назначение и область применения

Выключатель ВА-99М 100/40А 4P 5In 35кА предназначен для защиты четырёхпроводных трёхфазных сетей с напряжением до 690 В. Он защищает оборудование от повреждений при длительных перегрузках и аварийных токах короткого замыкания. Применяется в промышленных щитах: на входе в станки, конвейеры, насосные группы, системы вентиляции и другие мощные нагрузки. Подходит для условий с высокими требованиями к надёжности отключения.

Технические характеристики

• Количество полюсов: 4 - позволяет контролировать все три фазы и ноль одновременно;
• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400–690 В - работает в промышленных сетях переменного тока;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ;
• Настройка защиты от перегрузки: фиксированная - 40 А, не регулируется;
• Уставка срабатывания при КЗ: 200 А - магнитный расцепитель сработает при токе выше этой величины;
• Кратность уставки по току мгновенного расцепления: 5 In - ток срабатывания при КЗ равен 5 × 40 А = 200 А;
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Тип подключения: болтовое - провода крепятся винтами к зажимам;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку через специальный кронштейн или крепится прямо на панель;
• Привод: ручной - управление осуществляется рычажком;
• Указатель положения: есть - видно, включен ли выключатель или он отключился;
• Дополнительный расцепитель: независимый - можно подключить внешнее управление (например, от PLC);
• Моторный привод: опционально - при необходимости можно заказать версию с дистанционным приводом;
• Вспомогательные контакты: отсутствуют - нельзя использовать сигналы состояния для контроля;
• Корпус: термостойкая самозатухающая пластмасса - не распространяет горение, обеспечивает механическую прочность.

Совместимость и монтаж

Выключатель ВА-99М 100/40А 4P 5In 35кА монтируется на монтажную плату. Для установки требуется подготовить отверстие под корпус и крепёжные отверстия под болты. Учитывайте габариты устройства - оно нестандартного формата, не совместимо с обычными DIN-рейками без адаптера. Болтовые зажимы рассчитаны на провода сечением до 25 мм2. Перед монтажом проверьте соответствие площадки подключения и глубины шкафа. Наличие независимого расцепителя требует подвода управляющего сигнала 24...230 В переменного или постоянного тока - этот вывод не используется по умолчанию.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает случайный контакт с токоведущими частями благодаря изолирующему корпусу и фальшпанели. Отключение происходит при достижении порогов тока, что предотвращает перегрев и возгорание. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большими токами КЗ, типичными в промышленности;
• Фиксированный ток срабатывания 200 А - гарантирует точное и воспроизводимое отключение при аварии;
• Наличие тестовой кнопки - позволяет проверить работоспособность механизма без отключения питания;
• Указатель положения - наглядно показывает состояние выключателя даже при закрытом щите;
• Поддержка независимого расцепителя - даёт возможность интеграции в автоматизированные системы управления;
• Компактный моноблок - экономит место в щитах, снижает количество соединений.

Ограничения применения

• Не предназначена для установки в условиях повышенной влажности, пыли или агрессивной среды - IP30 недостаточен;
• Отсутствие вспомогательных контактов - невозможно получить сигнал “вкл/выкл” для SCADA или пульта управления;
• Фиксированная уставка по перегрузке - нельзя настроить на другой ток, например, 32 А или 50 А;
• Требуется монтаж на плату - не подходит для стандартных DIN-реек без переходных креплений;
• Нет моторного привода в базовой комплектации - его необходимо заказывать отдельно.

Примеры использования

• Защита трёхфазного двигателя 30 кВт в цеху - от перегрузки и КЗ;
• Входной автомат в распределительном щите станка с ЧПУ;
• Щит управления конвейерной линией с несколькими потребителями;
• Цепь освещения и вентиляции в производственном помещении с высокой нагрузкой.

Практические советы

• Перед установкой проверьте, что сечение кабелей не превышает 25 мм2 - иначе зажимы не затянуть плотно;
• Если нужен сигнал состояния - используйте внешний реле или выберите другую модель с вспомогательными контактами;
• Для удалённого отключения подключите независимый расцепитель к выходу ПЛК - это удобно для аварийного останова;
• Проверяйте работу кнопки «Тест» ежемесячно - она не заменяет периодическое обслуживание, но помогает выявить отказ;
• Не устанавливайте рядом с источниками тепла - температура окружающей среды влияет на чувствительность теплового расцепителя;
• При использовании в щитах с ограниченным пространством учтите, что выключатель имеет значительную глубину - лучше заранее сделать чертёж сборки.
