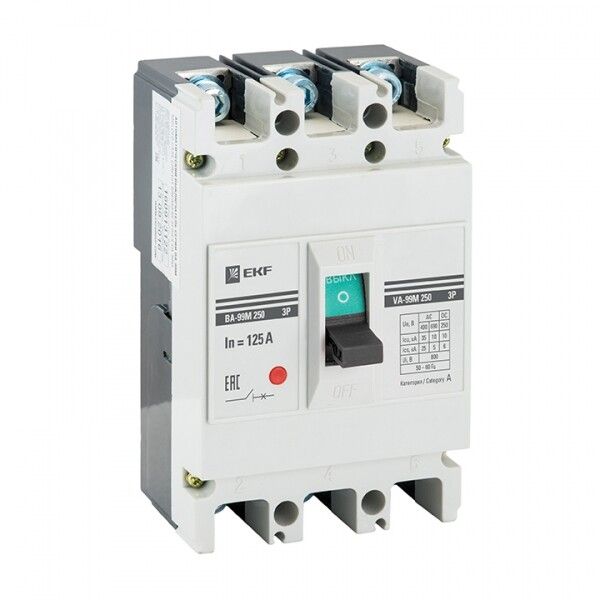

Выключатель автоматический ВА-99М 100/125А 3P 35кА PROxima | mccb99-100-125m EKF

Автоматический выключатель 3 полюса 100/125А 35кА ВА-99М от EKF - надёжное коммутационное устройство для защиты силовых цепей переменного тока в промышленном оборудовании. Модель ВА-99М предназначена для установки на монтажную плату и обеспечивает защиту от перегрузок и коротких замыканий с высокой отключающей способностью.

Назначение и область применения

Автоматический выключатель 3 полюса 100/125А 35кА ВА-99М используется для защиты трёхфазных электрических цепей с рабочим напряжением до 690 В. Подходит для установки в щитах и панелях промышленного оборудования: станков, конвейеров, насосных групп, компрессоров и других мощных потребителей. Устройство защищает кабели и оборудование от повреждений при перегрузках и коротких замыканиях. Благодаря наличию моторного привода, ВА-99М легко интегрируется в системы автоматизации.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальная отключающая способность: 35 кА
• Номинальное напряжение: 400–690 В
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания
• Диапазон регулировки срабатывания при КЗ: 1250 А (кратность 10× Iн)
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Способ монтажа: на монтажную плату (DIN-рейка не поддерживается)
• Тип подключения: болтовое - требует фиксации проводов гайками
• Привод: ручной рычаг + возможность установки моторного привода
• Индикация: есть указатель положения и сигнал отключения
• Конструкция: моноблок с термостойким корпусом, не поддерживающим горение
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель 3 полюса 100/125А 35кА ВА-99М устанавливается исключительно на монтажную плату через отверстия для крепления. Для монтажа требуется подготовить плату с соответствующими отверстиями и обеспечить доступ к болтовым зажимам. Подключение выполняется с помощью гаек и шайб - провода должны иметь жилы с опрессовкой или наконечниками. Моторный привод устанавливается дополнительно и совместим с моделью. Индикатор отключения можно подключить по запросу - он не встроен, но предусмотрены клеммы для внешнего модуля. Обратите внимание: устройство не имеет DIN-крепления, поэтому не подходит для стандартных щитов с рейками.

Безопасность и стандарты

Конструкция ВА-99М соответствует требованиям безопасности для промышленного электрооборудования. Корпус изготовлен из самозатухающего термостойкого материала, предотвращающего распространение пламени. Электронный расцепитель обеспечивает точное срабатывание при аварийных токах, снижая риск возгорания. Степень защиты IP30 гарантирует безопасность при работе внутри закрытых щитов, но не допускает использование во влажных или пыльных средах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Электронный расцепитель - более точная и настраиваемая защита по сравнению с тепловыми
• Возможность удалённого управления через моторный привод - удобно для автоматизированных систем
• Чёткая индикация состояния - видно, когда произошло отключение
• Долгий срок службы - 84 месяца гарантии подтверждают надёжность сборки
• Моноблочная конструкция - минимум соединений, выше отказоустойчивость

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы
• Защита IP30 не обеспечивает герметичность - нельзя использовать в условиях повышенной влажности, пыли или на улице
• Нет встроенной индикации отключения - для сигнализации нужен внешний модуль
• Подключение только болтовое - требует больше времени и инструментов по сравнению с быстрозажимными контактами
• Номинальный ток 125 А - не подходит для нагрузок ниже 50 А, где эффективнее применять устройства меньшей мощности

Примеры использования

• Щит управления станком ЧПУ - защита трёхфазного двигателя 75 кВт
• Панель питания конвейера на пищевом производстве
• Распределительный щит насосной станции с частотным преобразователем
• Автоматизированная система освещения крупного склада с моторным приводом

Практические советы

• Перед монтажом проверьте посадочные отверстия на плате - они должны точно соответствовать габаритам ВА-99М
• Используйте наконечники на медных проводах - это повысит надёжность болтового соединения
• При использовании моторного привода убедитесь, что напряжение питания совпадает с заявленным в документации
• Регулярно проверяйте состояние контактов - особенно после многократных отключений при КЗ
• Для систем с удалённым управлением рекомендуется подключить индикатор отключения - это ускоряет диагностику
• Не используйте ВА-99М в качестве главного рубильника - он не рассчитан на частые оперативные включения/выключения
