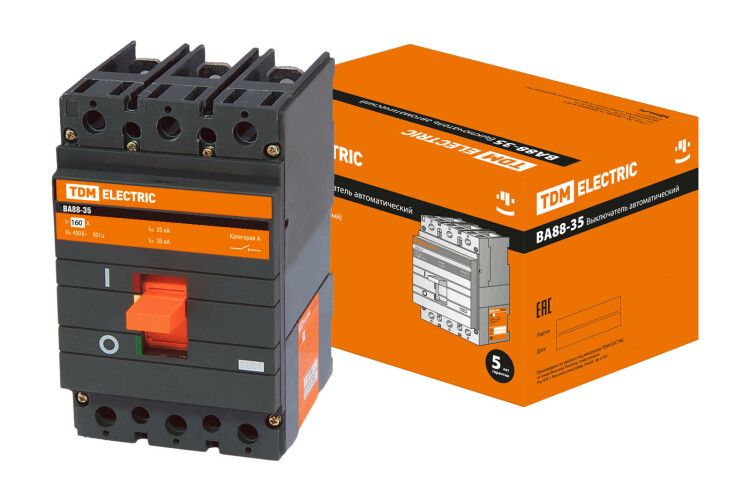

Автоматический выключатель ВА88-35 трехполюсной 160А 35кА - SQ0707-0015 TDM

Автоматический выключатель ВА88-35 трехполюсной 160А 35кА от TDM ELECTRIC - это стационарное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку и применяется в промышленных объектах, жилых зданиях и на электроподстанциях.

Назначение и область применения

Автоматический выключатель ВА88-35 трехполюсной 160А 35кА предназначен для автоматического отключения электрической цепи при превышении допустимого тока или при коротком замыкании. Обеспечивает надёжную защиту оборудования и людей. Устанавливается в распределительных щитах на промышленных предприятиях, в многоквартирных домах, на энергообъектах и других местах, где требуется высокая коммутационная способность.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сети переменного тока 50 Гц)
• Количество полюсов: 3
• Номинальный ток Iu: 160 А
• Установленный ток расцепления перегрузки: 1600 А (фиксированный, регулировка невозможна)
• Номинальная отключающая способность Icu: 35 кА при 400 В - способен безопасно отключить мощные КЗ
• Степень защиты IP00 - без внешней защиты от пыли и воды; требует установки в закрытые шкафы
• Тип управления: рычажковый перекидной рычаг - удобен для ручного включения/выключения
• Подключение силовых проводов: винтовое - надёжное, позволяет использовать медные жилы до 95 мм2
• Встроена защита от замыканий на землю - защищает от утечек тока через корпус
• Оснащён расцепителем минимального напряжения - отключает при снижении напряжения ниже установленного порога
• Возможно подключение индикатора отключения - для визуального контроля состояния
• Опционально доступен моторный привод - для удалённого управления
• Количество вспомогательных контактов: 1 НО + 1 НЗ (0,01 - указывает на наличие одного комплекта)
• Конструкция: стационарная, не предназначена для выдвижения или частичного демонтажа

Совместимость и монтаж

Автоматический выключатель ВА88-35 трехполюсной 160А 35кА совместим с DIN-рейкой типа Ω (GOST R IEC 60715). Для монтажа используется стандартный крепёж. Подключение силовых проводов выполняется винтовыми зажимами - перед затяжкой необходимо зачистить жилы и проверить плотность фиксации. Устройство не имеет выдвижного механизма - все работы по обслуживанию проводятся при отключенном питании. Индикатор отключения и моторный привод устанавливаются дополнительно, если требуются функции дистанционного контроля или автономного управления.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на автоматические выключатели (IEC 60947-2). Защита от замыканий на землю и расцепление при понижении напряжения повышают уровень безопасности при работе с оборудованием. Благодаря прочному корпусу из стеклонаполненного полиамида, устройство сохраняет целостность даже при максимальных токах КЗ. Однако из-за степени защиты IP00 запрещено использование вне электрошкафов или в условиях повышенной влажности и пыли.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Фиксированный ток расцепления 1600 А - исключает случайную настройку, повышает надёжность
• Встроенная защита от замыканий на землю - снижает риск поражения током
• Компактные габариты - экономят место в щите
• Поддержка индикатора отключения и моторного привода - даёт возможность интеграции в системы автоматизации
• Прочные материалы корпуса - устойчив к механическим нагрузкам и термическим воздействиям при КЗ

Ограничения применения

• Не подходит для открытой установки - IP00 требует обязательного помещения в закрытый шкаф
• Нельзя изменить ток срабатывания перегрузки - он фиксирован на 1600 А, что делает устройство неприменимым для цепей с меньшими нагрузками
• Отсутствие возможности выдвижения - сервисное обслуживание возможно только после полного отключения питания
• Не рекомендован для систем с частыми колебаниями напряжения ниже 80% от номинала - постоянное срабатывание расцепителя минимального напряжения может вызвать отказы в работе
• Нет встроенных вспомогательных контактов - их нужно заказывать отдельно, если нужны сигналы в систему управления

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита основного питания на электроподстанции 0,4 кВ
• Щитовая защита крупного торгового комплекса или ЖКХ
• Линии питания тяжёлого оборудования: насосы, компрессоры, конвейеры с мощностью выше 100 кВт

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинального тока - для 160 А используйте медные жилы минимум 50–70 мм2
• Обязательно поместите ВА88-35 трехполюсной 160А 35кА внутрь металлического или пластикового шкафа с классом защиты не менее IP54
• Если нужен сигнал о состоянии отключения - выбирайте модуль индикатора отключения и подключайте его параллельно к контактам управления
• Для дистанционного управления - убедитесь, что моторный привод совместим с вашей системой автоматизации (напряжение управления, тип сигнала)
• Не используйте этот автомат для защиты бытовых розеток - его ток срабатывания слишком велик (1600 А), не обеспечит защиту человека
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций или высоких температур
