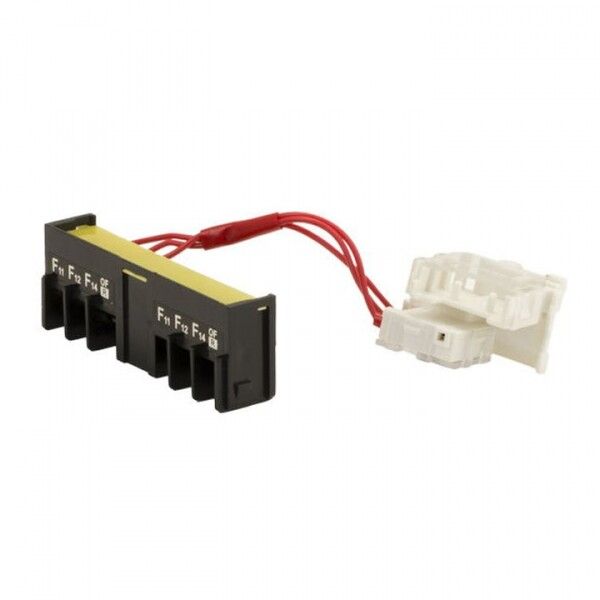

Дополнительный контакт к ВА-99М 250 EKF Basic | mccb99m-a-039

Дополнительный контакт к автоматическому выключателю ВА-99М 250 от EKF - это модульное устройство для передачи сигнала о состоянии выключателя. Артикул mccb99m-a-039 позволяет легко интегрировать его в систему управления, контролируя включение или отключение цепи через внешние устройства, такие как реле, панели или системы автоматизации.

Назначение и область применения

Дополнительный контакт к автоматическому выключателю ВА-99М 250 предназначен для передачи информации о положении контактов выключателя - включен/выключен - на внешние устройства. Он используется в системах контроля, сигнализации и автоматизации, где важно знать состояние аппарата без прямого доступа к нему. Подходит для установки в щитах управления на предприятиях, в жилых и коммерческих зданиях, на производственных линиях.

Технические характеристики

• Рабочее напряжение: 220 В - подходит для стандартных сетей переменного тока в быту и промышленности
• Номинальный ток: 0,6 А - ограниченная нагрузка, предназначена только для слаботочных цепей управления, не для силовой
• Количество контактов: 2 шт. - один нормально открытый (НО) и один нормально замкнутый (НЗ)
• Подключение: втычное - обеспечивает быстрое и надёжное соединение без проводов
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от пыли и влаги
• Исполнение: наружный/встроенный - монтируется внутрь корпуса выключателя, но контакты выходят наружу
• Способ монтажа: сбоку - устанавливается в специальное гнездо на боковой стенке автомата ВА-99М
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Соответствие стандарту: ГОСТ Р50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Дополнительный контакт к автоматическому выключателю ВА-99М 250 совместим только с автоматами серии EKF PROxima, имеющими соответствующее гнездо для бокового монтажа. Монтаж выполняется после демонтажа верхней крышки автомата: контакт вводится в гнездо до щелчка, затем провода аккуратно укладываются в боковые пазы и фиксируются колодками. Не используйте этот контакт для других типов выключателей - он не подойдёт по форме и расположению контактов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р50030.2-2010, что гарантирует безопасную работу в условиях промышленной среды. IP20 не обеспечивает защиту от воды и пыли - не применяйте в сырых помещениях, на улице или в местах с высоким уровнем запылённости. Для таких условий требуются контакты с более высокой степенью защиты.

Преимущества

• Втычное соединение исключает ошибки при подключении - контакт встаёт только одним способом
• Не требует дополнительных клемм или инструментов - монтаж занимает менее минуты
• Один контакт одновременно даёт два состояния: НО и НЗ - удобно для схем с логической проверкой
• Совместим с сериями EKF PROxima - часть единой экосистемы автоматики

Ограничения применения

• Нельзя использовать для коммутации силовых цепей - максимальный ток всего 0,6 А
• Не подходит для помещений с высокой влажностью, пылью или агрессивной средой из-за IP20
• Только для автоматов ВА-99М 250 - несовместим с другими моделями, даже от EKF
• Не рассчитан на частые механические воздействия - не рекомендован для оборудования с постоянной вибрацией

Примеры использования

• Сигнализация срабатывания автомата на панели управления цеха
• Автоматическое отключение конвейера при отключении питания
• Интеграция с PLC для сбора данных о работе оборудования
• Создание цепи “блокировка” - система не запустится, пока выключатель не включён

Практические советы

• Перед установкой всегда отключите питание и убедитесь, что автомат находится в выключенном состоянии
• Проверьте, чтобы гнездо в корпусе ВА-99М было свободно - не забудьте удалить пластиковую заглушку, если она есть
• Провода к контакту лучше использовать сечением 0,5–1,5 мм2 - слишком толстые не войдут в клеммы
• Если нужна защита от влаги - выбирайте другие модели с IP65 или выше; этот контакт - только для сухих щитов
• При замене - используйте оригинальный артикул mccb99m-a-039, аналоги могут не подходить по глубине посадки
