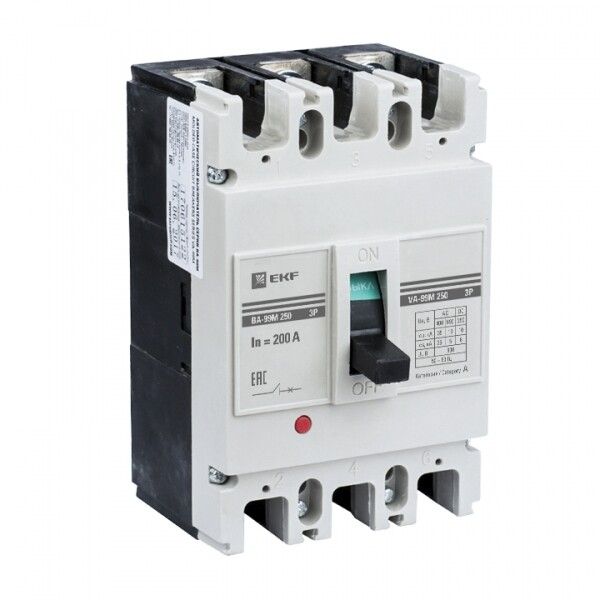

Автоматический выключатель ВА-99М 250/250А 3P 35кА EKF Basic | mccb99-250-250m

Автоматический выключатель трехполюсный 250/250А 35кА ВА-99М от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах с напряжением до 400 В. Модель ВА-99М сочетает надежную коммутацию, компактность и соответствие стандартам, что делает её удобным решением для монтажа на шины в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-99М используется для редких операций включения и отключения нагрузки, а также для аварийной защиты цепей. Применяется в промышленных объектах: на производственных линиях, в распределительных пунктах, на электроподстанциях, в щитовых помещениях. Подходит для защиты оборудования с высокими пусковыми токами - станков, насосов, конвейеров, вентиляционных систем.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 35 кА
• Частота: 50 Гц
• Тип расцепителя: электромагнитный и тепловой (термомагнитный)
• Уставка срабатывания магнитного расцепителя: 2500 А (10×I_n)
• Способ подключения: шинное (на DIN-рейку через контактную планку)
• Тип подключения силовой цепи: болтовое
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, без защиты от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40C до +55C)
• Привод: ручной рычаг
• Указатель расцепления: есть (визуальное определение причины отключения)
• Комплектация: устройство с встроенной блокировкой защиты
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99М монтируется на шину (DIN-рейку) с помощью фиксирующего защелкивающего механизма. Для подключения используются шинные зажимы - это исключает необходимость прямого подвода проводов. Болтовые клеммы обеспечивают прочное соединение с медными или алюминиевыми шинами. Обратите внимание: модель не имеет встроенного моторного привода, но он может быть установлен дополнительно. Наличие индикатора отключения позволяет легко диагностировать причину срабатывания без вскрытия щита.

Безопасность и стандарты

ВА-99М соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует безопасность и предсказуемость работы в условиях перегрузок и КЗ. Корпус изготовлен из термостойкой ABS-пластмассы, устойчивой к возгоранию и механическим повреждениям. Защита IP30 обеспечивает безопасность при работе в закрытых щитах, но не допускает использование во влажных или открытых средах.

Преимущества

• Компактные габариты и сниженный вес по сравнению с базовой серией ВА-99 - удобнее для плотной компоновки щитов
• Термомагнитный расцепитель обеспечивает двойную защиту: от длительных перегрузок (тепловой элемент) и внезапных КЗ (электромагнитный элемент)
• Ярко выраженный указатель положения и состояния расцепления - снижает время диагностики
• Поддержка шинного подключения - ускоряет сборку и минимизирует риск ошибок при монтаже
• Работоспособность при экстремальных температурах (-40…+55 C) - подходит для холодных складов и неотапливаемых помещений

Ограничения применения

• Не предназначен для частых операций включения/выключения - рассчитан на редкие коммутации; для часто включаемых цепей используйте контакторы
• Защита IP30 не обеспечивает герметичность - запрещено применение в сырых, пыльных или наружных условиях без дополнительной защиты
• Отсутствуют вспомогательные контакты - нельзя использовать для сигнализации или удаленного контроля без внешних модулей
• Нет встроенного моторного привода - требуется отдельная установка, если нужна дистанционная коммутация

Примеры использования

• Защита главного входа в производственный цех с мощностью до 100 кВт
• Щитовая распределительной станции на заводе с несколькими линиями питания
• Цепь питания крупного станка с ЧПУ, где возможны скачки тока при запуске
• Распределительный пункт в логистическом комплексе с температурными колебаниями

Практические советы

• Выбирая ВА-99М, проверьте совпадение номинала (250 А) с расчетной нагрузкой - не забывайте про коэффициент запаса на пусковые токи
• При использовании шинного подключения убедитесь, что шина имеет достаточное сечение и правильно затянута - плохой контакт вызывает нагрев
• Для обслуживания щита: после срабатывания всегда проверяйте причину - возможно, проблема в перегрузке или КЗ на участке
• Если требуется дистанционное управление - заказывайте вариант с моторным приводом (опционально); он устанавливается на место ручного рычага
• Не применяйте этот автомат там, где нужны вспомогательные контакты - выбирайте другую серию, например, ВА-99 с дополнительными модулями
