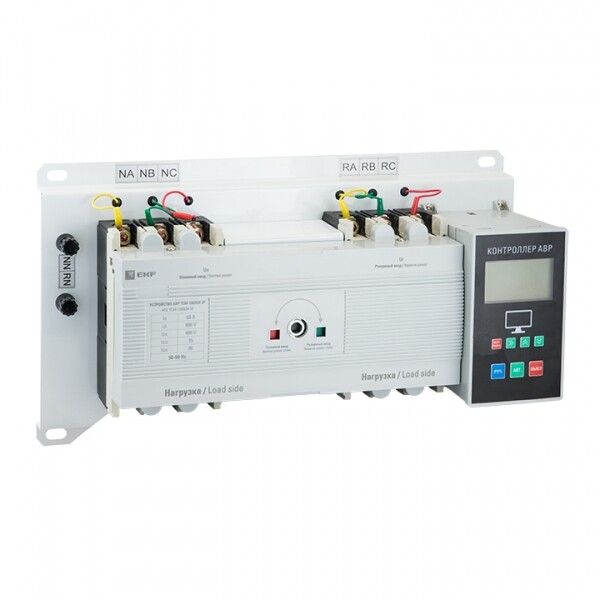

Устройство автоматического ввода резерва АВР 3п 225/250А ТСМ PROxima EKF ats-tsm-225-250A-3p-pro

Устройство автоматического ввода резерва 3 полюса 225/250А ТСМ PROxima от EKF обеспечивает бесперебойное питание критичных нагрузок за счёт автоматического переключения между основным и резервным источниками. Применяется в промышленных и коммерческих объектах, где недопустимы простои из-за отключения электроэнергии.

Назначение и область применения

Устройство автоматического ввода резерва 3 полюса 225/250А ТСМ PROxima используется там, где важно сохранить работу оборудования при сбоях в сети. Когда пропадает напряжение на основном вводе, прибор автоматически переводит нагрузку на резервный источник - генератор или вторую линию электропередачи. После восстановления основного питания он снова переключается обратно. Подходит для систем освещения, насосов, вентиляции, конвейеров, медицинского и серверного оборудования.

Технические характеристики

• Номинальное напряжение: 400 В (трёхфазная сеть)
• Номинальный ток: 250 А
• Количество полюсов: 3
• Разрывная способность: 25 кА - способен безопасно отключить цепь при крупном КЗ
• Наличие термозащиты: да - защищает от перегрузок и длительных токов сверх нормы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не предназначен для установки во влажных или запылённых местах без корпуса
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Устройство автоматического ввода резерва 3 полюса 225/250А ТСМ PROxima устанавливается в щите управления, рассчитанном на ток до 250 А. Для работы требуется два входа: основной и резервный, каждый со своей фазной и нулевой шиной. Монтаж выполняется с соблюдением правил ПУЭ. Все контакты должны быть затянуты моментом, соответствующим рекомендациям производителя. Обязательно проверьте соответствие сечения кабелей и номинала автоматических выключателей на входах. Устройство не требует внешнего источника питания - работает от контролируемой сети.

Безопасность и стандарты

Устройство автоматического ввода резерва 3 полюса 225/250А ТСМ PROxima соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.4.1. Наличие термозащиты снижает риск возгорания при перегрузках. IP20 позволяет использовать только внутри закрытых щитов, что исключает доступ к токоведущим элементам случайными лицами. Автоматическое отключение при КЗ предотвращает повреждение кабельных трасс и оборудования.

Преимущества

• Интегрированная тепловая защита - не нужен отдельный тепловой реле
• Высокая разрывная способность (25 кА) - надёжна даже в зонах с высокими токами КЗ
• Поддержка нескольких алгоритмов переключения - можно выбрать режим “резерв + возврат”, “основной + возврат” или “приоритет резерва”
• Долгий гарантийный срок - 7 лет указывает на качество компонентов и сборки
• Совместимость с другими изделиями серии PROxima - легко интегрируется в единые системы управления

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для сетей выше 400 В или с частотой отличной от 50 Гц
• Требует наличия двух независимых источников питания - нельзя использовать с одним вводом
• Не управляет нагрузкой больше 250 А - при больших токах необходима установка с более высоким номиналом
• Не имеет встроенного байпаса - обслуживание возможно только при полном отключении питания

Примеры использования

• Промышленный цех: обеспечение работы станков при отключении основной линии
• ЖКХ: поддержание работы лифтов и насосов при аварии в сети
• Магазины и офисы: сохранение работы POS-систем, видеонаблюдения, серверов
• Медицинские учреждения: питание реанимационного оборудования через резервный генератор
• Логистические хабы: работа конвейеров и систем сортировки без перерыва

Практические советы

• Перед монтажом проверьте совпадение номиналов автомата на основном и резервном вводе - они должны быть равны или выше 250 А
• Обеспечьте свободный доступ к устройству для диагностики и обслуживания - не устанавливайте его в плотно забитый шкаф
• Настройте режим переключения согласно приоритету вашей системы: если важнее быстрое возвращение к основному питанию - выберите режим “основной приоритет”
• Проверьте фазировку обоих вводов перед первым запуском - неверная последовательность фаз может вызвать отказ или повреждение двигателя
• При использовании с дизель-генератором убедитесь, что тот успевает набрать рабочие обороты и стабилизировать напряжение - задержка переключения должна быть меньше времени автономной работы критической нагрузки
