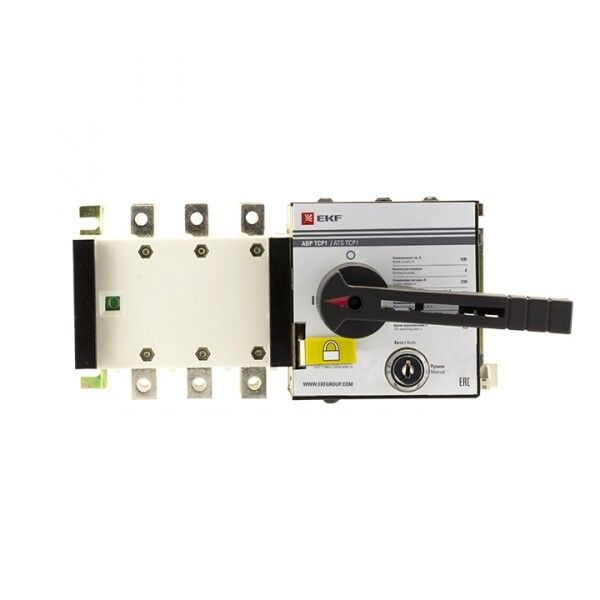

Устройство автоматического ввода резерва АВР 3п 160А 230В ТСР1 PROxima EKF ats-tsr1-160A-3p-pro

Устройство автоматического ввода резерва АВР 3-полюсное 160А 230В ТСР1 от бренда EKF предназначено для автоматического переключения между двумя источниками переменного тока — основным и резервным — при потере напряжения на основном вводе. Это компактное реле типа ТСР1 рассчитано на работу в сетях до 400 В и применяется там, где важна бесперебойная подача энергии, например, в промышленных объектах, ЖКХ или на объектах с критичными потребителями.

Назначение и область применения

Устройство автоматического ввода резерва АВР 3-полюсное 160А 230В ТСР1 используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Применяется в системах, где есть два источника переменного тока — например, две сети от разных трансформаторов или двух линий от одной подстанции. Подходит для объектов с высокими требованиями к надёжности электроснабжения: насосные станции, системы вентиляции, аварийное освещение, производственные линии.

Важно: АВР ТСР1 работает **только по схеме «электросеть–электросеть»**. Для подключения генератора (ДГУ) требуется внешнее управление через дополнительные контакты. Контроль напряжения реализован только по фазе A — устройство не контролирует состояние других фаз.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 400 В (переменный ток)
• Количество полюсов: 3
• Напряжение катушки управления: 230 В
• Разрывная способность: 12 кА
• Максимальное сечение подключаемого кабеля: 70 мм²
• Степень защиты: IP00 — без защиты от пыли и воды, требует установки в закрытом щите
• Способ монтажа: на монтажную плату (панель)
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ3.1 — допускает работу при температуре от −40 °C до +40 °C и повышенной влажности
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: РМЦФ.640150.002ТУ
• Количество контактов: 0 — управляющие сигналы передаются через внешнюю схему

Совместимость и монтаж

АВР ТСР1 монтируется на монтажную плату внутри распределительного шкафа. Для подключения используются силовые клеммы, рассчитанные на кабели сечением до 70 мм². Управление осуществляется через внешний блок управления, который подключается к катушке 230 В. Рукоятка с передней поворотной конструкцией позволяет вручную переключать положение контактора — в режим «Автомат» или «Ручной». Механизм блокировки предотвращает одновременное замыкание обоих вводов.

Необходимо соблюдать порядок подключения: основной ввод — L1, L2, L3; резервный ввод — аналогично. Напряжение контроля фазы A подаётся на вход управления. Отсутствие сигнала на этой фазе вызывает переключение на резерв.

Безопасность и стандарты

Устройство соответствует техническим условиям РМЦФ.640150.002ТУ. Разрывная способность 12 кА обеспечивает безопасное отключение при коротком замыкании. Однако из-за степени защиты IP00 устройство **не может использоваться вне защищённого шкафа** — открытая установка недопустима. Все операции по монтажу и обслуживанию должны проводиться при отключенном питании.

Преимущества

• Высокая коммутационная способность — выдерживает токи короткого замыкания до 12 кА
• Долгий гарантийный срок — 7 лет, что свидетельствует о надёжности конструкции
• Простая механическая блокировка исключает параллельное включение двух вводов
• Поддержка ручного управления через поворотную рукоятку — удобно для тестирования и обслуживания
• Совместимость со стандартными монтажными платами — легко интегрируется в существующие решения

Ограничения применения

• Не подходит для схем «электросеть–генератор» без внешнего управления
• Контроль напряжения происходит только по фазе A — при отказе фаз B или C устройство не сработает
• IP00 — требует обязательной установки в герметичный или закрытый шкаф
• Отсутствие встроенных контактов — все цепи управления и сигнализации должны проектироваться дополнительно
• Не предназначен для частых переключений — оптимизирован для редких аварийных переходов

Примеры использования

• Здание с двумя вводами от городской сети — при отключении одного ввода АВР ТСР1 автоматически переводит нагрузку на второй
• Производственный участок с критичной нагрузкой, где даже кратковременная потеря питания недопустима
• Жилой комплекс с резервным питанием от соседнего трансформатора
• Объекты с системами жизнеобеспечения (лифты, пожарные насосы), где важно сохранить питание при сбоях

Практические советы

• При проектировании учтите, что контроль только по фазе A может привести к неверному срабатыванию при обрыве фаз B/C — используйте дополнительные реле контроля фаз, если нужна полная защита
• Выбирайте кабели сечением не более 70 мм² — превышение может привести к нагреву и выходу из строя клемм
• Устанавливайте устройство в шкаф с классом защиты не ниже IP54 — даже при IP00 на самом АВР
• Перед первым запуском проверьте правильность подключения фазы A к входу управления — именно она определяет срабатывание
• Регулярно проверяйте механическую часть рукоятки и блокировку — они должны свободно перемещаться и фиксироваться в обоих положениях
