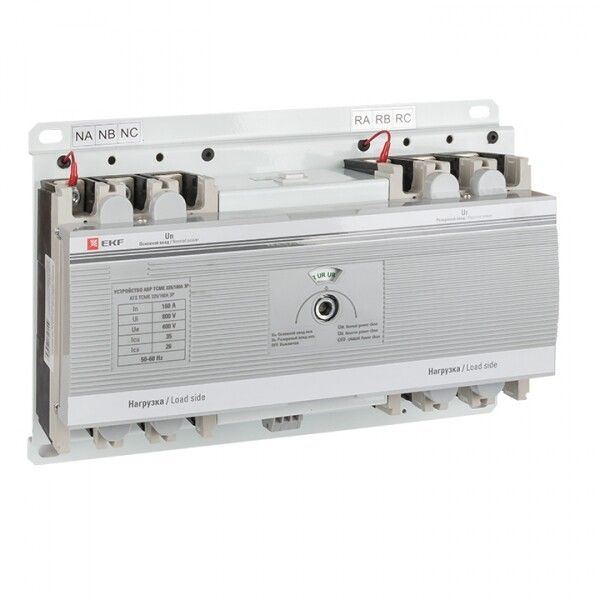

Устройство автоматического ввода резерва АВР 3п 225/160А ТСМ PROxima EKF ats-tsm-160A-3p-pro

Устройство автоматического ввода резерва АВР ТСМ 225/160А 3-полюсное от EKF обеспечивает бесперебойное питание объектов за счёт автоматического переключения между основным и резервным источниками электроэнергии. Модель с номинальным током 160 А и степенью защиты IP30 подходит для установки в щитах распределительных устройств, где требуется надёжная защита от перегрузок и КЗ.

Назначение и область применения

Устройство автоматического ввода резерва АВР ТСМ 225/160А 3-полюсное используется для автоматического переключения нагрузки с основного источника питания на резервный при исчезновении напряжения на основном вводе. Применяется в системах электроснабжения, где недопустимы перебои: промышленные цеха, насосные станции, системы вентиляции, медицинские учреждения, объекты ЖКХ и другие критичные потребители.

Технические характеристики

• Номинальный ток: 160 А — способен выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть переменного тока 380–400 В;
• Разрывная мощность (Icu): 35 кА — способен безопасно отключить цепь при токе короткого замыкания до 35 тысяч ампер;
• Термозащита: да — встроенная защита от перегрузок по току, предотвращающая повреждение оборудования;
• Напряжение катушки управления: 230 В — требует подключения управляющего сигнала от сети 230 В (L-N);
• Максимальное сечение кабеля: 70 мм² — позволяет подключать силовые провода крупного сечения;
• Степень защиты: IP30 — защищён от доступа посторонних предметов (>2,5 мм) и пыли, но не от воды; подходит только для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность;
• Способ монтажа: монтажная плата — устанавливается на DIN-рейку или жесткую плату внутри шкафа, не является самостоятельным корпусом;
• Исполнение рукоятки: выносная — позволяет вручную переключать положение устройства извне шкафа без вскрытия;
• Гарантийный срок: 84 месяца — один из самых длинных в классе аналогичных решений;
• Серия: АВР ТСМ — часть линейки EKF PROxima, соответствует техническому условию РМЦФ.640150.001ТУ.

Совместимость и монтаж

Устройство автоматического ввода резерва АВР ТСМ 225/160А 3-полюсное совместимо с любыми трёхфазными распределительными щитами, оснащёнными двумя входами (основной и резервный). Для работы необходим внешний контроллер (например, EKF AVM-160), который задаёт алгоритмы переключения. Подключение выполняется через клеммы на монтажной плате. Кабели сечением до 70 мм² фиксируются зажимами с усилием, обеспечивающим надёжный контакт. Выносная рукоятка позволяет выполнять ручное переключение без демонтажа крышки шкафа — удобно для тестирования и обслуживания.

Безопасность и стандарты

Устройство автоматического ввода резерва АВР ТСМ 225/160А 3-полюсное соответствует требованиям технического условия РМЦФ.640150.001ТУ. Обладает термической и электромагнитной защитой, что снижает риск возгорания при аварийных режимах. Степень защиты IP30 исключает случайный доступ к токоведущим частям, однако не защищает от брызг и влаги — применение вне герметичных шкафов запрещено.

Преимущества

• Высокая разрывная способность (35 кА) — обеспечивает безопасность даже при серьёзных КЗ;
• Встроенная термозащита — экономит на отдельном тепловом реле;
• Долгий гарантийный срок (7 лет) — свидетельствует о высокой надёжности компонентов;
• Поддержка выносной рукоятки — упрощает ручное управление и диагностику;
• Совместимость с контроллерами EKF — легко интегрируется в существующие системы автоматизации;
• Климатическое исполнение УХЛ3 — работает в суровых условиях без дополнительного обогрева.

Ограничения применения

• Не предназначен для наружной установки — IP30 не защищает от влаги и пыли в открытых условиях;
• Требует внешнего контроллера для реализации сложных алгоритмов переключения — базовая версия не умеет работать автономно;
• Не имеет собственных контактов для сигнализации — для контроля состояния нужны внешние реле или модули ввода-вывода;
• Напряжение катушки 230 В — не подходит для систем с 110 В или 400 В управления без преобразователей;
• Монтаж только на плату — нельзя использовать как автономный аппарат в открытом виде.

Примеры использования

• Автоматическое переключение на дизель-генератор при отключении городской сети в больнице;
• Обеспечение работы вентиляционной системы в промышленном цеху при сбоях в энергоснабжении;
• Резервирование питания насосной станции водоснабжения в многоквартирном доме;
• Защита серверной комнаты от внезапного отключения света с использованием ИБП+генератора.

Практические советы

• При проектировании убедитесь, что сечение кабелей от обоих вводов не превышает 70 мм² — иначе невозможно будет подключить устройство;
• Выбирайте контроллер с подходящими логическими программами (например, “резерв после восстановления” или “приоритет основного”) — это влияет на время переключения и долговечность контакторов;
• Для проверки работы используйте выносную рукоятку — можно имитировать отключение основного ввода без отключения всей системы;
• Не устанавливайте АВР ТСМ 225/160А 3-полюсное рядом с источниками тепла или в местах с возможностью попадания конденсата — даже при IP30 это снизит срок службы;
• Проверьте соответствие напряжения катушки управления (230 В) с вашей системой управления — использование 400 В приведёт к выходу из строя.
